Cách Đấu Bóng Tuýp LED Trực Tiếp Vào Máng Cũ, Mới Đơn Giản, An Toàn

Trong bối cảnh chi phí năng lượng ngày càng tăng cao, việc tìm kiếm các giải pháp chiếu sáng hiệu quả, tiết kiệm điện năng đang trở thành ưu tiên hàng đầu của nhiều gia đình và doanh nghiệp. Đèn tuýp LED nổi lên như một lựa chọn vượt trội, thay thế hoàn hảo cho các loại đèn huỳnh quang truyền thống nhờ tuổi thọ cao, ánh sáng chất lượng và khả năng tiết kiệm điện ấn tượng. Nắm vững cách đấu bóng tuýp LED trực tiếp không chỉ giúp bạn tận dụng tối đa những lợi ích này mà còn là một kỹ năng cần thiết để tự mình nâng cấp hệ thống chiếu sáng tại nhà, biến đổi không gian sống trở nên hiện đại và tiện nghi hơn. Bài viết này từ Linhkien283 sẽ hướng dẫn bạn chi tiết từng bước, đảm bảo an toàn và hiệu quả cho mọi thao tác.

I. Chuẩn Bị Trước Khi Đấu Nối Bóng Tuýp LED

Trước khi bắt tay vào thực hiện, việc chuẩn bị kỹ lưỡng là yếu tố then chốt để đảm bảo quá trình lắp đặt diễn ra suôn sẻ và an toàn.

1. Dụng Cụ Cần Thiết

• Bóng đèn tuýp LED: Chọn loại phù hợp với máng đèn hiện có hoặc máng đèn mới, đảm bảo công suất và nhiệt độ màu ánh sáng mong muốn.
• Thang hoặc ghế chắc chắn: Để tiếp cận vị trí lắp đặt trên cao một cách an toàn.
• Găng tay cách điện: Bảo vệ tay khỏi nguy cơ điện giật và các vật sắc nhọn.
• Kìm, tua vít: Dùng để tháo lắp các ốc vít, kẹp giữ và tuốt dây điện.
• Bút thử điện: Kiểm tra nguồn điện đã ngắt hoàn toàn hay chưa.
• Băng dính điện: Để cách điện các mối nối.
• Kìm tuốt dây (nếu cần): Để bóc vỏ cách điện của dây dẫn.

2. Lưu Ý Quan Trọng Về An Toàn Điện

An toàn là yếu tố tiên quyết khi làm việc với điện. Hãy luôn ghi nhớ:

• Ngắt nguồn điện tổng: Đây là bước quan trọng nhất. Hãy tìm cầu dao hoặc aptomat cung cấp điện cho khu vực bạn định làm việc và chuyển nó sang vị trí “OFF”. Sử dụng bút thử điện để xác nhận không còn dòng điện chạy qua các dây dẫn.
• Tránh làm việc trong môi trường ẩm ướt: Nước là chất dẫn điện tốt, có thể gây nguy hiểm.
• Đọc kỹ hướng dẫn sử dụng: Mỗi loại đèn tuýp LED có thể có những yêu cầu kỹ thuật riêng, hãy đọc kỹ thông tin từ nhà sản xuất.
• Cẩn thận với các bộ phận cũ: Đèn huỳnh quang cũ có thể chứa thủy ngân, cần xử lý cẩn thận theo quy định về môi trường.

II. Hướng Dẫn Đấu Nối Bóng Tuýp LED Vào Máng Huỳnh Quang Cũ

Việc tái sử dụng máng đèn huỳnh quang cũ để lắp bóng tuýp LED là một giải pháp tiết kiệm chi phí hiệu quả. Dưới đây là các bước chi tiết.

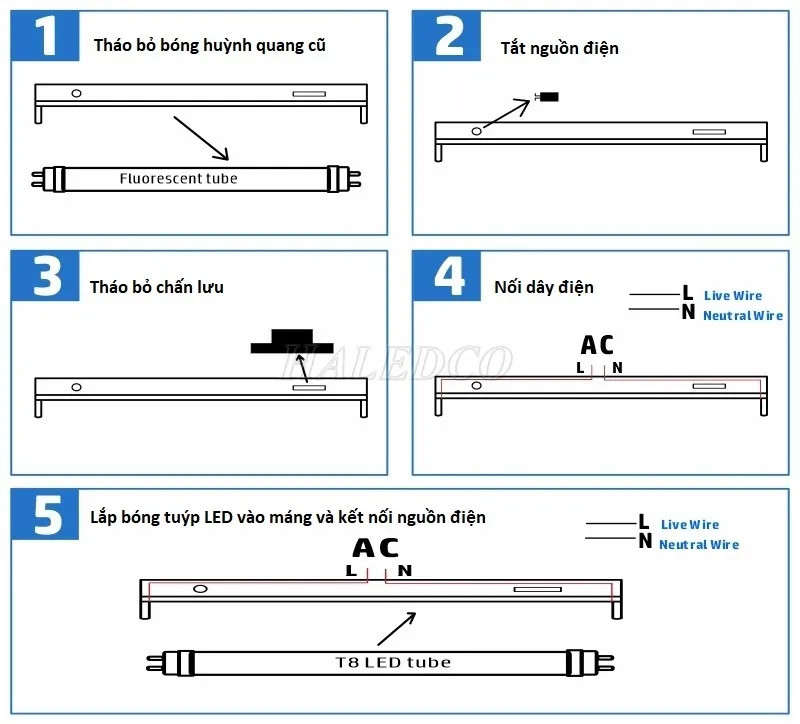

Hướng dẫn thay bóng tuýp LED vào máng đèn cũ an toàn

1. Đối Với Máng Dùng Chấn Lưu Sắt Từ và Tắc Te

Đây là loại máng đèn huỳnh quang phổ biến nhất. Bóng tuýp LED không cần chấn lưu và tắc te, vì vậy chúng ta sẽ cần tháo bỏ các bộ phận này.

• Bước 1: Ngắt Nguồn Điện và Tháo Các Bộ Phận Cũ

  • Đảm bảo nguồn điện đã được ngắt hoàn toàn.
  • Nhẹ nhàng tháo bóng đèn huỳnh quang cũ ra khỏi máng.
  • Tiếp theo, tháo bỏ tắc te và chấn lưu sắt từ. Chúng thường được gắn bằng ốc vít hoặc kẹp. Cẩn thận tháo rời các dây nối với chấn lưu và tắc te.

• Bước 2: Đấu Nối Bóng Tuýp LED

  • Xác định dây nóng và dây nguội: Trong máng đèn, bạn sẽ thấy các dây điện cấp nguồn. Dây nóng (L) thường có màu đỏ, đen hoặc nâu; dây nguội (N) thường có màu xanh dương hoặc trắng.
  • Đấu dây nguồn vào bóng LED: Hầu hết các bóng tuýp LED hiện nay chỉ cần cấp nguồn trực tiếp vào một đầu (có ký hiệu L và N), đầu còn lại để trống (hoặc có một số loại cần cấp nguồn vào cả hai đầu, hãy xem sơ đồ trên bóng đèn).
    • Nối dây nóng của nguồn điện vào chân có ký hiệu ‘L’ (Line) trên đui đèn của bóng LED.
    • Nối dây nguội của nguồn điện vào chân có ký hiệu ‘N’ (Neutral) trên đui đèn của bóng LED.
    • Dùng băng dính điện cách điện cẩn thận các mối nối.
  • Lắp bóng tuýp LED vào máng: Cố định một đầu bóng vào khe cắm trên máng, sau đó nhẹ nhàng đẩy đầu còn lại vào khe cắm cho đến khi bóng được giữ chắc chắn.

• Bước 3: Bật Nguồn và Kiểm Tra

  • Sau khi hoàn tất đấu nối và cách điện, bật lại nguồn điện tổng.
  • Kiểm tra xem bóng đèn có sáng ổn định hay không. Nếu không, hãy tắt điện và kiểm tra lại các mối nối.

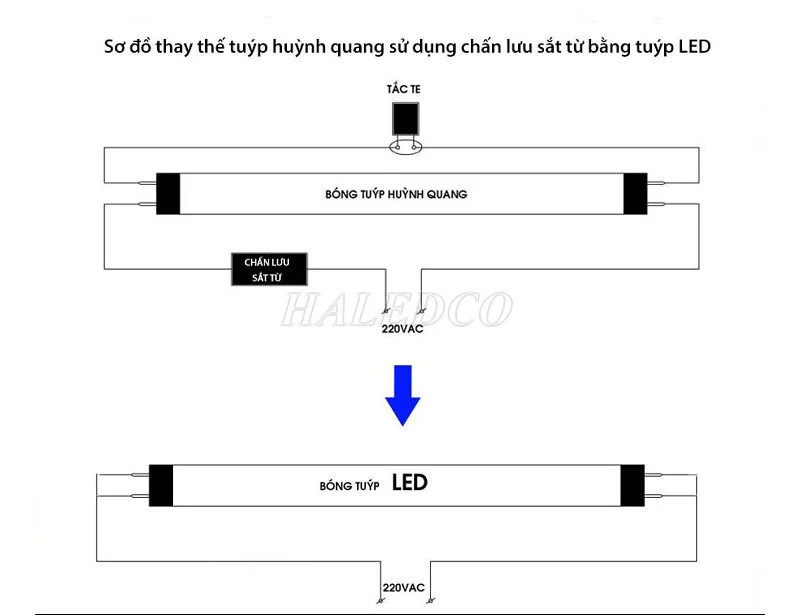

Sơ đồ đấu nối bóng tuýp LED vào máng huỳnh quang có chấn lưu sắt từ

2. Đối Với Máng Dùng Chấn Lưu Điện Tử

Quy trình đấu nối tương tự như máng dùng chấn lưu sắt từ. Điểm khác biệt duy nhất là ở Bước 1, bạn sẽ tháo chấn lưu điện tử thay vì chấn lưu sắt từ. Chấn lưu điện tử thường nhỏ gọn hơn và được gắn trực tiếp vào mạch điện bên trong máng. Sau khi tháo bỏ, các bước còn lại giống hệt như trên.

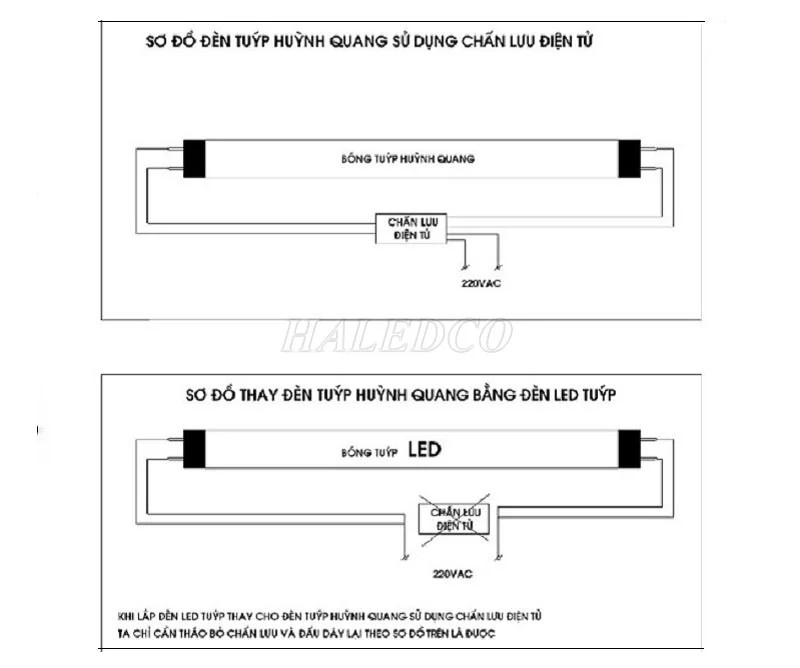

Sơ đồ đấu nối bóng tuýp LED vào máng huỳnh quang có chấn lưu điện tử

III. Hướng Dẫn Tháo Dỡ Máng Đèn Huỳnh Quang Cũ An Toàn

Trong trường hợp bạn muốn thay thế hoàn toàn máng đèn cũ bằng một máng đèn LED mới hoặc muốn loại bỏ máng cũ, đây là các bước bạn cần thực hiện. Việc tháo dỡ đúng cách giúp tránh hư hỏng cấu trúc trần nhà và đảm bảo an toàn điện. Bạn có thể cân nhắc tham khảo thêm về các loại đèn trần nhà hiện đại để lựa chọn cho không gian của mình.

• Bước 1: Ngắt Nguồn Điện Tổng

  • Tìm cầu dao hoặc aptomat cấp điện cho khu vực có máng đèn và chuyển sang vị trí “OFF”.
  • Sử dụng bút thử điện để chắc chắn rằng không còn dòng điện.

• Bước 2: Tháo Vỏ Máng Đèn (nếu có)

  • Nhiều máng đèn cũ có vỏ bảo vệ bên ngoài. Hãy cẩn thận tháo các kẹp hoặc ốc vít giữ vỏ và gỡ nó ra.

• Bước 3: Tháo Bóng Đèn Huỳnh Quang Cũ

  • Nhẹ nhàng xoay hoặc kéo bóng đèn ra khỏi các kẹp giữ. Đặt bóng đèn ở nơi an toàn.

• Bước 4: Tháo Chấn Lưu và Tắc Te (nếu có)

  • Sử dụng tua vít để tháo các ốc vít hoặc kẹp giữ chấn lưu và tắc te.
  • Cắt hoặc tháo các dây điện nối với chúng.

• Bước 5: Tháo Máng Đèn Khỏi Trần Nhà

  • Xác định các điểm cố định máng đèn vào trần nhà (thường là ốc vít hoặc giá đỡ).
  • Sử dụng tua vít để tháo các ốc vít hoặc nới lỏng giá đỡ.
  • Trong quá trình tháo, hãy giữ chặt máng đèn để tránh rơi vỡ. Sau khi tháo các điểm cố định, cẩn thận hạ máng đèn xuống.

IV. Hướng Dẫn Thay Thế Bóng Tuýp LED Vào Máng LED Mới

Nếu bạn đã có máng đèn LED tương thích hoặc mua một bộ đèn tuýp LED kèm máng, việc thay thế hoặc lắp đặt sẽ đơn giản hơn nhiều.

1. Đối Với Đèn Tuýp LED Đơn

• Bước 1: Ngắt Nguồn Điện

  • Luôn bắt đầu bằng việc ngắt nguồn điện tổng để đảm bảo an toàn.

• Bước 2: Tháo Đèn Tuýp LED Cũ (Nếu có)

  • Nếu bạn đang thay thế bóng cũ, hãy xác định các kẹp giữ và nhẹ nhàng bóp hoặc xoay để tháo bóng cũ ra khỏi máng.

• Bước 3: Lắp Đặt Đèn Tuýp LED Mới

  • Cố định một đầu của bóng đèn tuýp LED mới vào khe cắm trên máng.
  • Nhẹ nhàng đẩy hoặc xoay đầu còn lại vào khe cắm cho đến khi bóng được giữ chắc chắn và các kẹp giữ đã cố định đèn an toàn.

• Bước 4: Bật Nguồn và Kiểm Tra

  • Bật lại nguồn điện và kiểm tra xem đèn có sáng hay không.

2. Đối Với Đèn Tuýp LED Đôi

Quy trình tương tự như đèn tuýp LED đơn. Bạn chỉ cần lặp lại Bước 3 để lắp đặt bóng đèn thứ hai vào máng. Đảm bảo cả hai bóng đều được cố định chắc chắn.

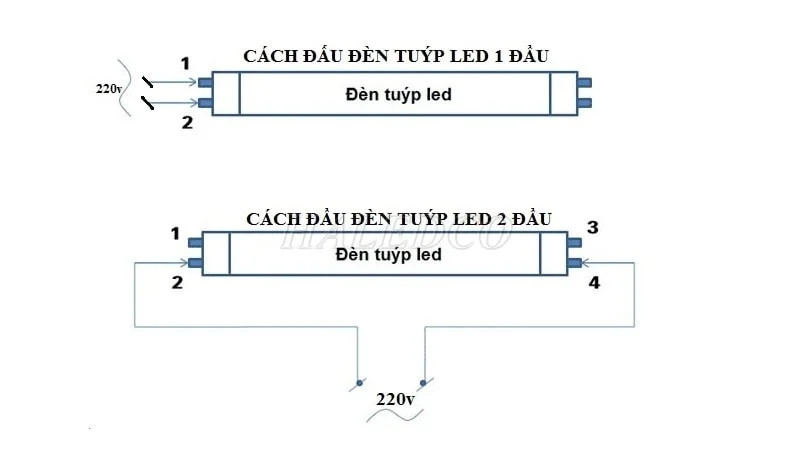

Sơ đồ nguyên lý đấu nối đèn tuýp LED

V. Hướng Dẫn Đấu Nối Các Loại Bóng Tuýp LED Đặc Thù

Ngoài các loại tuýp LED thông thường, trên thị trường còn có một số loại đèn với cấu tạo và cách đấu nối đặc biệt hơn.

1. Cách Đấu Bóng Tuýp LED Bán Nguyệt

Đèn tuýp LED bán nguyệt thường có thiết kế liền máng, nghĩa là bóng đèn và máng được tích hợp sẵn. Điều này giúp việc lắp đặt trở nên cực kỳ đơn giản. Nhiều mẫu đèn ốp trần phòng khách hiện nay cũng có thiết kế tương tự, dễ lắp đặt.

• Bước 1: Ngắt Nguồn Điện

  • Đảm bảo ngắt điện hoàn toàn trước khi thao tác.

• Bước 2: Tháo Bỏ Đèn Cũ (Nếu có)

  • Nếu bạn đang thay thế, hãy tháo bỏ toàn bộ bộ đèn cũ (bóng và máng) khỏi vị trí lắp đặt.

• Bước 3: Khoan Lỗ và Đánh Dấu Vị Trí

  • Trên trần nhà hoặc tường, đánh dấu vị trí mong muốn lắp đèn.
  • Khoan 2 lỗ sao cho phù hợp với kích thước và vị trí tai cài ở mặt sau của đèn bán nguyệt.

• Bước 4: Lắp Tai Cài

  • Tháo 2 tai cài (kẹp giữ) ở mặt sau của đèn.
  • Gắn tai cài vào vị trí lỗ đã khoan bằng ốc vít.

• Bước 5: Đấu Nối Dây Điện

  • Đấu nối hai dây điện từ nguồn 220V vào bộ nguồn LED tích hợp sẵn trong đèn tuýp bán nguyệt. Đảm bảo nối đúng cực L (dây nóng) và N (dây nguội).
  • Sử dụng băng dính điện để cách điện các mối nối.

• Bước 6: Lắp Đèn và Kiểm Tra

  • Đưa đèn vào vị trí tai cài và cố định chắc chắn.
  • Bật nguồn điện và kiểm tra hoạt động của đèn.

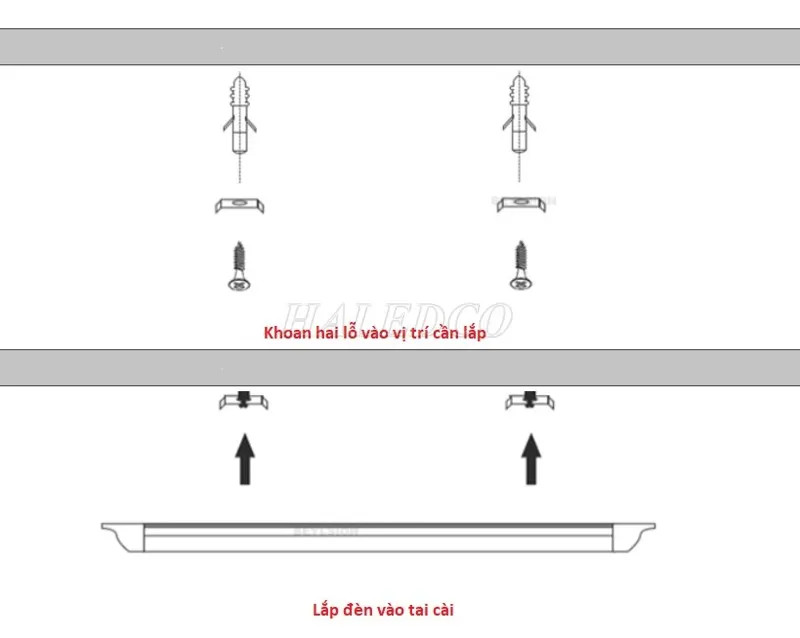

Quy trình lắp đặt đèn tuýp LED bán nguyệt liền máng

2. Cách Đấu Bóng Tuýp LED Philips

Đèn tuýp LED Philips thường có chất lượng cao và quy trình lắp đặt khá tương đồng với các loại tuýp LED thông thường.

• Bước 1: Ngắt Nguồn Điện Tổng

  • Luôn là bước đầu tiên và quan trọng nhất để đảm bảo an toàn.

• Bước 2: Kiểm Tra và Tháo Bỏ Đèn Cũ

  • Kiểm tra tình trạng máng đèn cũ. Nếu máng còn tốt, tháo bóng huỳnh quang cũ và loại bỏ chấn lưu, tắc te (vì tuýp LED không cần).
  • Nếu máng cũ đã hư hỏng, hãy tháo bỏ toàn bộ và thay bằng máng mới.

• Bước 3: Đấu Nối Dây Điện

  • Đèn tuýp LED Philips thường chỉ cần cấp nguồn 220V vào MỘT đầu đui đèn (hai chân của một đầu). Đầu đui còn lại sẽ không cần đấu dây.
  • Nối dây nóng và dây nguội từ nguồn điện 220V vào hai chân của đầu đui đèn được thiết kế để cấp nguồn.

• Bước 4: Lắp Đèn Vào Máng

  • Cố định bóng đèn Philips vào máng, đảm bảo các chân đèn tiếp xúc tốt với đui đèn và vặn chặt (nếu có cơ chế vặn).

• Bước 5: Bật Nguồn và Kiểm Tra Ánh Sáng

  • Bật nguồn điện tổng và kiểm tra xem đèn có sáng ổn định không.

3. Cách Đấu Bóng Tuýp LED Rạng Đông

Đèn tuýp LED Rạng Đông có thể có hai loại chính: loại có nguồn tích hợp sẵn bên trong bóng (nguồn trong) hoặc loại dùng nguồn rời.

a. Cách Đấu Bóng Tuýp LED Rạng Đông Có Nguồn Tích Hợp (Nguồn Trong)

Loại này đơn giản nhất vì bộ nguồn đã được tích hợp sẵn trong bóng đèn.

• Bước 1: Ngắt Nguồn Điện Tổng

  • Đảm bảo an toàn tuyệt đối bằng cách ngắt nguồn điện.

• Bước 2: Chuẩn Bị Các Cực Nối

  • Trên bóng đèn tuýp LED Rạng Đông loại nguồn trong, thường sẽ có 4 cực. Bạn sẽ để trống cực 1 và cực 3.

• Bước 3: Đấu Nối Dây Điện

  • Đấu nối dây điện từ nguồn xoay chiều 220V trực tiếp vào cực 2 và cực 4 của bóng đèn.
  • Đảm bảo các mối nối chắc chắn và được cách điện cẩn thận bằng băng dính điện.

• Bước 4: Bật Điện và Kiểm Tra

  • Bật nguồn điện và kiểm tra ánh sáng đèn.

b. Cách Đấu Bóng Tuýp LED Rạng Đông Có Nguồn Rời

Loại này thường đi kèm với một bộ nguồn LED riêng, cần đấu nối qua bộ nguồn này.

• Bước 1: Ngắt Nguồn Điện

  • Luôn ngắt nguồn điện trước khi thao tác.

• Bước 2: Đấu Nối Nguồn Điện Qua Bộ Nguồn LED Rời

  • Đấu nối dây điện xoay chiều 220V vào đầu vào (Input) của bộ nguồn LED rời.
  • Đấu nối dây từ đầu ra (Output) của bộ nguồn LED rời vào đui của máng đèn.

• Bước 3: Lắp Máng Đèn và Cố Định

  • Lắp máng đèn lên tường hoặc trần nhà và cố định bằng vít.
  • Đảm bảo các dây điện từ bộ nguồn LED đã được đấu nối chắc chắn vào đui của máng đèn.

• Bước 4: Lắp Bóng Tuýp LED Vào Máng Đèn

  • Lắp bóng tuýp LED Rạng Đông vào máng đèn và vặn chặt hoặc cố định chắc chắn vào đui.

• Bước 5: Bật Công Tắc Điện và Kiểm Tra

  • Bật công tắc điện và kiểm tra ánh sáng đèn.

VI. Một Số Lưu Ý Quan Trọng Khi Đấu Nối Đèn Tuýp LED

Để đảm bảo hiệu quả và an toàn tối đa khi tự mình thực hiện cách đấu bóng tuýp LED trực tiếp, bạn cần lưu ý thêm một số điểm sau:

• Kiểm tra kỹ tương thích: Luôn đảm bảo bóng tuýp LED bạn mua tương thích với máng đèn hiện có (nếu tái sử dụng máng cũ) về kích thước và kiểu cấp điện. Một số bóng LED được thiết kế để cấp điện một đầu, một số hai đầu.
• Chất lượng sản phẩm: Nên chọn mua bóng tuýp LED và các linh kiện điện từ các nhà cung cấp uy tín để đảm bảo chất lượng, độ bền và an toàn điện.
• Vệ sinh khu vực làm việc: Giữ cho khu vực làm việc khô ráo, sạch sẽ, không có các vật liệu dễ cháy nổ.
• Xử lý rác thải đúng cách: Bóng đèn huỳnh quang cũ và các linh kiện điện tử chứa chất độc hại, cần được xử lý theo quy định về rác thải điện tử để bảo vệ môi trường.
• Tìm kiếm sự trợ giúp chuyên nghiệp: Nếu bạn không tự tin vào khả năng của mình hoặc gặp phải bất kỳ vấn đề phức tạp nào, đừng ngần ngại tìm đến sự trợ giúp của thợ điện chuyên nghiệp để đảm bảo an toàn tuyệt đối.

Việc thay thế các loại đèn chiếu sáng truyền thống bằng đèn tuýp LED không chỉ mang lại hiệu quả kinh tế rõ rệt mà còn góp phần bảo vệ môi trường.

Kết Luận

Nắm vững cách đấu bóng tuýp LED trực tiếp là một kỹ năng hữu ích, giúp bạn tiết kiệm chi phí, chủ động trong việc cải thiện hệ thống chiếu sáng của mình. Từ việc chuẩn bị dụng cụ, ngắt nguồn điện an toàn cho đến các bước đấu nối chi tiết vào máng đèn cũ hay mới, hoặc với các loại đèn đặc thù như tuýp LED bán nguyệt, Philips, Rạng Đông, tất cả đều đã được Linhkien283 hướng dẫn một cách tường tận.

Hãy luôn ưu tiên an toàn điện lên hàng đầu và thực hiện đúng các bước kỹ thuật. Với những hướng dẫn này, bạn hoàn toàn có thể tự mình thay lắp bóng đèn tuýp LED một cách dễ dàng và hiệu quả ngay tại nhà. Chúc bạn thành công trong việc tạo dựng không gian sống và làm việc với nguồn ánh sáng chất lượng cao, tiết kiệm năng lượng. Nếu có nhu cầu tìm hiểu thêm về linh kiện hay các giải pháp chiếu sáng khác, đừng ngần ngại truy cập website Linhkien283 để có thêm thông tin hữu ích nhé!
