Cách Đấu Biến Dòng 3 Pha Chuẩn Kỹ Thuật, Đảm Bảo An Toàn Tuyệt Đối

Trong các hệ thống điện công nghiệp, đặc biệt là hệ thống 3 pha, việc giám sát và đo lường dòng điện là yếu tố cực kỳ quan trọng để đảm bảo vận hành an toàn, ổn định và hiệu quả. Tuy nhiên, dòng điện trong các mạch 3 pha thường có cường độ rất lớn, không thể đo trực tiếp bằng các thiết bị thông thường. Đây chính là lúc biến dòng (Current Transformer – CT) 3 pha phát huy vai trò không thể thiếu của mình. Việc hiểu rõ về biến dòng, nguyên lý hoạt động và đặc biệt là cách đấu biến dòng 3 pha chính xác sẽ giúp kỹ thuật viên, thợ điện và cả những người dùng cuối kiểm soát tốt hơn hệ thống điện, tránh các sự cố đáng tiếc và tối ưu hóa hiệu suất. Bài viết này sẽ cung cấp một cái nhìn toàn diện về biến dòng 3 pha, các loại phổ biến, và hướng dẫn chi tiết cách đấu nối chuẩn kỹ thuật, mang lại giá trị thiết thực cho bạn.

Biến Dòng (CT) 3 Pha Là Gì và Tầm Quan Trọng Của Nó?

Biến dòng, hay Current Transformer (CT), là một thiết bị điện dùng để biến đổi dòng điện có cường độ lớn thành dòng điện có cường độ nhỏ hơn theo một tỷ lệ nhất định. Dòng điện thứ cấp này sau đó sẽ được đưa về các đồng hồ đo lường hoặc rơle bảo vệ. Trong hệ thống 3 pha, dòng điện thường rất cao, việc sử dụng biến dòng là bắt buộc để đảm bảo an toàn cho thiết bị đo và người vận hành.

Tỷ Số Biến Dòng và Cách Đọc Thông Số Quan Trọng

Tỷ số biến dòng là một thông số then chốt, thể hiện sự dịch chuyển dòng điện từ mức cao ở cuộn sơ cấp sang mức thấp hơn ở cuộn thứ cấp.

Ví dụ: Một biến dòng có tỷ số 800A/5A nghĩa là khi dòng điện tối đa 800 Ampe chạy qua cuộn sơ cấp, dòng điện đầu ra ở cuộn thứ cấp sẽ là 5 Ampe. Tương tự, tỷ số 150A/10A cho biết dòng vào 150A sẽ tương ứng với dòng ra 10A.

Để hiểu rõ hơn về một biến dòng, hãy xem xét các thông số thường gặp:

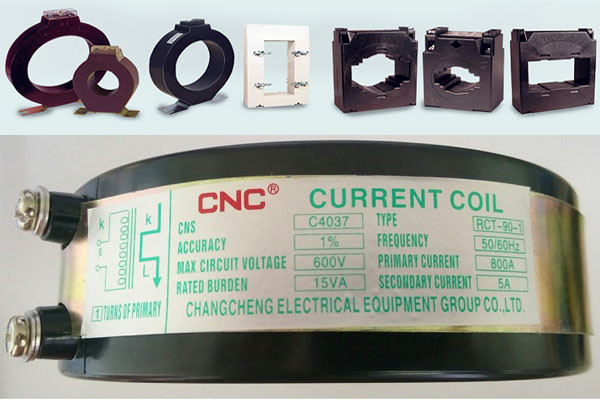

Biến dòng sơ cấp 800/5A

• Type: Mã model của biến dòng (ví dụ: RCT-90-1), giúp nhận diện sản phẩm từ nhà sản xuất.
• Frequency: Tần số hoạt động (ví dụ: 50/60Hz), phải phù hợp với tần số của hệ thống điện.
• Primary current (Dòng sơ cấp): Dòng điện tối đa mà cuộn dây sơ cấp có thể chịu được (ví dụ: 800A). Đây là dòng điện thực tế mà bạn muốn đo.
• Secondary Current (Dòng thứ cấp): Dòng điện đầu ra tối đa từ cuộn dây thứ cấp (ví dụ: 5A). Đây là dòng điện mà đồng hồ ampe của bạn sẽ nhận được.
• Accuracy (Độ chính xác): Sai số cho phép trong quá trình hoạt động của biến dòng (ví dụ: 1% tương ứng với 0.01).

Cấu Tạo và Nguyên Lý Hoạt Động Của Biến Dòng

Một biến dòng cơ bản có cấu tạo khá đơn giản nhưng hoạt động dựa trên nguyên lý cảm ứng điện từ phức tạp:

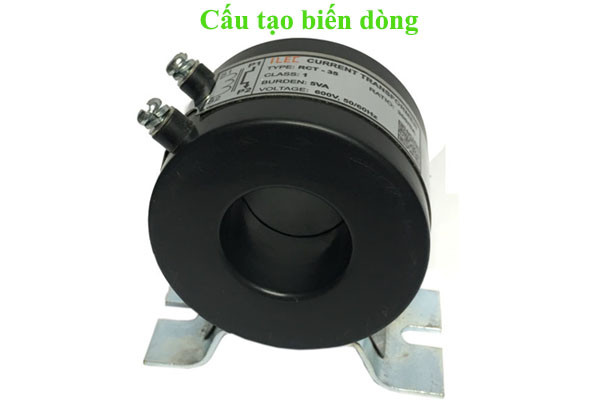

Cấu tạo cảm biến dòng điện

• Lõi thép: Thường là lõi thép hình xuyến hoặc dạng khối, được quấn bởi các cuộn dây.
• Cuộn dây sơ cấp (Primary winding): Dây dẫn chính có dòng điện cần đo đi qua. Trong nhiều loại biến dòng, dây này chỉ là một thanh dẫn điện duy nhất hoặc chính dây tải được luồn qua lỗ trung tâm của biến dòng.
• Cuộn dây thứ cấp (Secondary winding): Là cuộn dây đồng được quấn quanh lõi thép, có số vòng dây lớn hơn nhiều so với cuộn sơ cấp. Đây là nơi tạo ra dòng điện thứ cấp được đưa ra ngoài.
• Vỏ bảo vệ và các chân kết nối: Đảm bảo an toàn và thuận tiện cho việc lắp đặt.

Nguyên lý hoạt động: Khi dòng điện tải (dòng sơ cấp) chạy qua cuộn dây sơ cấp (hoặc luồn qua lỗ biến dòng), nó sẽ tạo ra một từ trường biến thiên trong lõi thép. Từ trường này cảm ứng một dòng điện nhỏ hơn (dòng thứ cấp) trong cuộn dây thứ cấp. Dòng thứ cấp này tỷ lệ thuận với dòng sơ cấp theo tỷ số biến dòng, cho phép chúng ta đo lường dòng điện lớn một cách an toàn. Điều này đúng cho cả dòng 1 pha và dòng 3 pha. Đối với tải 3 pha, bạn chỉ cần luồn từng dây pha qua từng biến dòng tương ứng.

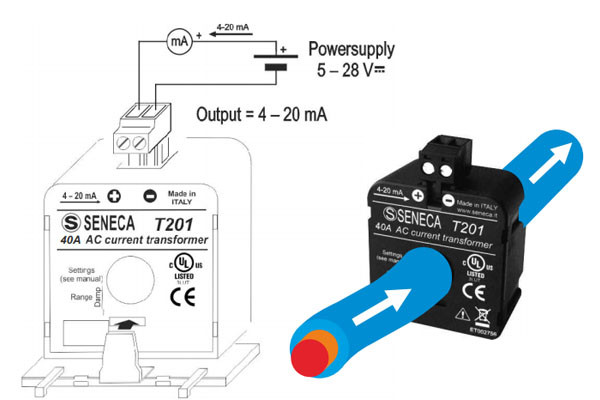

Nguyên lý làm việc của máy biến dòng

Ứng Dụng Biến Dòng Trong Hệ Thống Điện 3 Pha

Biến dòng có vai trò thiết yếu trong việc chuyển đổi dòng điện cao thế (ví dụ: 100A, 200A, 800A, 1600A) về các mức dòng điện an toàn và tiêu chuẩn (như 5A hoặc 10A). Dòng điện này sau đó sẽ được sử dụng để:

• Giám sát dòng điện: Kết nối với đồng hồ ampe để hiển thị cường độ dòng điện tức thời.
• Bảo vệ hệ thống: Cung cấp tín hiệu cho các rơle bảo vệ quá dòng, ngắn mạch trong tủ điện.
• Đo đếm điện năng: Kết nối với các bộ đo đếm điện năng để tính toán lượng điện tiêu thụ trong hệ thống 3 pha.

Các Loại Biến Dòng Phổ Biến Cho Hệ Thống 3 Pha

Dựa trên cấu tạo và thiết kế, biến dòng được chia thành ba loại chính, phù hợp với các nhu cầu lắp đặt khác nhau trong hệ thống điện 3 pha:

Biến Dòng Dạng Dây Quấn

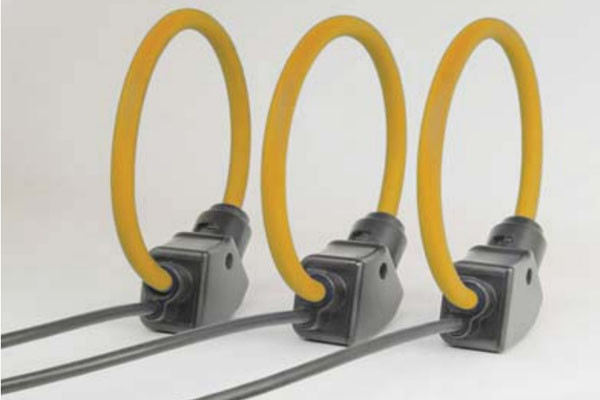

Citi dòng dạng dây quấn sơ cấp

Đây là loại biến dòng có cuộn sơ cấp được thiết kế dưới dạng một dây dẫn chính được quấn trong thân biến dòng. Ưu điểm của loại này là khả năng tùy biến đường kính dây quấn để phù hợp với nhiều loại dây dẫn tải khác nhau. Nó thường được sử dụng trong các ứng dụng đặc biệt hoặc khi cần độ chính xác cao cho dòng điện sơ cấp.

Biến Dòng Lõi Tròn (Dạng Xuyến)

Biến dòng lõi tròn có thiết kế hình vòng xuyến, với lỗ ở giữa để luồn dây dẫn tải đi qua. Cuộn dây thứ cấp được quấn xung quanh lõi tròn này. Loại này rất phổ biến nhờ sự nhỏ gọn, dễ lắp đặt và hiệu quả trong nhiều ứng dụng công nghiệp. Chúng có nhiều kích thước khác nhau để phù hợp với đường kính dây dẫn.

Biến Dòng Dạng Khối

Loại biến dòng này được tạo thành từ nhiều lá thép hình vuông ghép lại thành một khối, sau đó được quấn dây đồng thứ cấp. Biến dòng dạng khối thường có độ bền cao và được sử dụng trong các hệ thống điện công suất lớn hoặc trong tủ điện công nghiệp đòi hỏi sự chắc chắn.

Tùy thuộc vào yêu cầu của hệ thống sản xuất và điều kiện lắp đặt, kỹ sư sẽ lựa chọn loại biến dòng phù hợp nhất cho từng pha trong hệ thống 3 pha.

Hướng Dẫn Chi Tiết Cách Đấu Biến Dòng 3 Pha Với Đồng Hồ Ampe

Việc đấu biến dòng 3 pha cần được thực hiện cẩn thận và tuân thủ các nguyên tắc an toàn điện. Mục tiêu là kết nối biến dòng với đồng hồ ampe để giám sát dòng điện trên từng pha của hệ thống 3 pha.

1. Chuẩn Bị Dụng Cụ và Kiểm Tra An Toàn

Trước khi tiến hành, hãy đảm bảo bạn có đầy đủ dụng cụ và tuân thủ các biện pháp an toàn:

• Dụng cụ: Kìm cắt, kìm tuốt dây, tua vít, đồng hồ vạn năng, băng keo điện, găng tay cách điện.
• Kiểm tra an toàn: Luôn ngắt nguồn điện tổng của hệ thống 3 pha trước khi thao tác. Sử dụng thiết bị kiểm tra điện áp để đảm bảo không còn điện. Môi trường làm việc phải khô ráo, thoáng đãng. Đừng quên trang bị bảo hộ cá nhân cần thiết.
• Thiết bị: 3 biến dòng có cùng tỷ số (ví dụ: 100/5A), 3 đồng hồ ampe tương ứng (hoặc 1 đồng hồ ampe 3 pha đa năng), dây điện phù hợp (ví dụ: dây điện 16mm2 chịu được bao nhiêu ampe cần được tính toán kỹ lưỡng để đảm bảo khả năng chịu tải của mạch chính).

2. Giới Thiệu Đồng Hồ Ampe và Các Loại

Đồng hồ ampe là thiết bị dùng để hiển thị cường độ dòng điện. Có hai loại phổ biến:

• Đồng hồ ampe dạng cơ (analog): Có kim và vạch chia, hiển thị trực quan. Thường có ký hiệu tỷ số CT (ví dụ: CT 100/5A, 300/5A) trên mặt đồng hồ. Bạn cần chọn biến dòng có tỷ số phù hợp với đồng hồ này.
• Đồng hồ ampe dạng số (digital): Hiển thị giá trị bằng số, chính xác hơn và thường có thêm các chức năng khác. Một số loại có thể lập trình tỷ số biến dòng trực tiếp trên thiết bị.

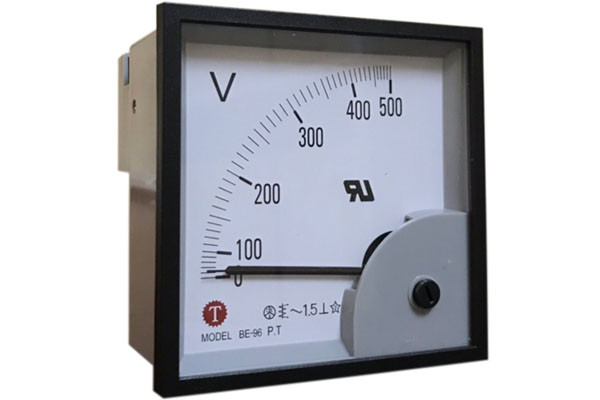

Đồng hồ ampe là gì

3. Sơ Đồ Đấu Nối Biến Dòng 3 Pha Cơ Bản

Trong hệ thống 3 pha, mỗi pha (R, S, T hoặc L1, L2, L3) sẽ cần một biến dòng riêng để đo dòng điện trên pha đó. Dòng thứ cấp từ mỗi biến dòng sẽ được đưa về một đồng hồ ampe tương ứng.

• Pha R (L1) -> Biến dòng 1 -> Đồng hồ Ampe 1
• Pha S (L2) -> Biến dòng 2 -> Đồng hồ Ampe 2
• Pha T (L3) -> Biến dòng 3 -> Đồng hồ Ampe 3

4. Hướng Dẫn Đấu Nối Cụ Thể Từng Bước

Việc đấu nối biến dòng với đồng hồ ampe khá đơn giản và không cần nguồn cấp riêng cho biến dòng:

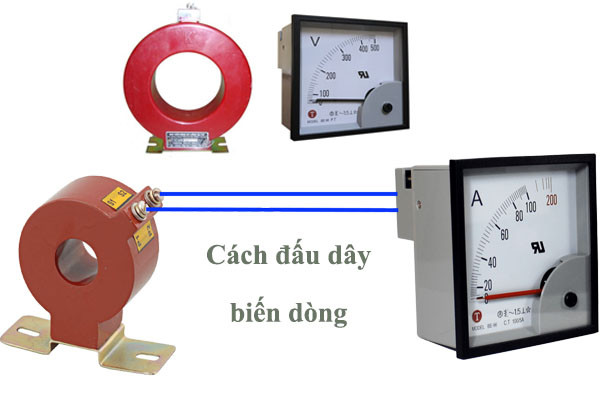

Cách đấu biến dòng vào đồng hồ điện ampe/Volt

Bước 1: Lắp đặt biến dòng.

• Chọn vị trí thích hợp trên thanh cái hoặc dây dẫn của từng pha trong tủ điện.
• Luồn dây dẫn tải của từng pha (ví dụ: dây pha R) qua lỗ giữa của biến dòng tương ứng (biến dòng cho pha R). Đảm bảo chiều dòng điện đi qua biến dòng đúng theo hướng mũi tên trên thiết bị (nếu có).
• Cố định biến dòng chắc chắn vào vị trí lắp đặt (ví dụ: trên thanh ray hoặc panel).

Bước 2: Kết nối biến dòng với đồng hồ ampe.

• Biến dòng thường có hai chân đầu ra (ký hiệu S1, S2 hoặc K, L).
• Đồng hồ ampe cũng có hai chân kết nối.
• Sử dụng dây điện bình thường, đấu song song hai chân của biến dòng (S1, S2) với hai chân của đồng hồ ampe. Đảm bảo nối đúng cực (nếu có) theo hướng dẫn của nhà sản xuất đồng hồ.
• Lặp lại quy trình này cho hai pha còn lại (pha S và pha T).

Bước 3: Kiểm tra lại và cấp nguồn.

• Kiểm tra kỹ lưỡng tất cả các mối nối dây điện để đảm bảo chắc chắn, không bị lỏng lẻo hoặc chạm chập.
• Kiểm tra lại tỷ số biến dòng và đồng hồ ampe đã khớp nhau chưa.
• Cấp lại nguồn điện cho hệ thống 3 pha và quan sát các đồng hồ ampe. Nếu đấu nối đúng, đồng hồ sẽ hiển thị dòng điện tiêu thụ trên từng pha.
• Trong trường hợp cần đo dòng điện nhanh chóng hoặc kiểm tra định kỳ, bạn có thể sử dụng ampe kìm hioki 3280 10f để kẹp vào dây dẫn trực tiếp mà không cần cắt dây.

5. Các Lưu Ý Quan Trọng Khi Đấu Nối Biến Dòng 3 Pha

• Tuyệt đối không để hở mạch cuộn thứ cấp: Khi biến dòng đang có dòng sơ cấp chạy qua, nếu cuộn thứ cấp bị hở mạch, điện áp cảm ứng có thể tăng rất cao, gây nguy hiểm cho thiết bị và người vận hành. Luôn đảm bảo đồng hồ ampe được nối kín mạch hoặc cuộn thứ cấp được đấu ngắn mạch khi không sử dụng.
• Đồng bộ tỷ số: Biến dòng và đồng hồ ampe phải có tỷ số biến đổi tương thích để đảm bảo hiển thị chính xác.
• Chiều dòng điện: Đảm bảo chiều dòng điện sơ cấp qua biến dòng khớp với hướng mũi tên hoặc ký hiệu trên biến dòng để tránh đọc sai giá trị.
• Sử dụng cầu nối dây điện an toàn: Để đảm bảo các mối nối chắc chắn và gọn gàng trong tủ điện.

Kết Nối Biến Dòng 3 Pha Với Đồng Hồ Đo Volt (Tham khảo)

Mặc dù bài viết tập trung vào cách đấu biến dòng 3 pha, việc hiểu về đồng hồ Volt cũng rất quan trọng trong hệ thống điện 3 pha.

Đồng hồ Volt (Voltmeter): Là thiết bị đo điện áp. Trong hệ thống 3 pha, đồng hồ Volt thường có dải đo lên đến 500V. Đối với đồng hồ Volt 1 pha, dải đo thường từ 0-250V.

Cách đấu nối: Đồng hồ Volt được đấu song song trực tiếp vào mạch cần đo điện áp. Đối với hệ thống 3 pha, bạn có thể chọn bất kỳ 2 dây pha nào (ví dụ: pha R và pha S) để đấu vào hai chân (+) và (-) của đồng hồ Volt để đo điện áp dây. Nếu muốn đo điện áp pha, bạn sẽ cần đấu một dây pha và một dây trung tính. Điều này không liên quan trực tiếp đến biến dòng mà là để đo điện áp trong mạch. Việc sử dụng sơ đồ công tắc 3 vị trí có thể giúp bạn chuyển đổi giữa các cặp pha để đo điện áp khác nhau chỉ với một đồng hồ.

Các Thương Hiệu Biến Dòng 3 Pha Uy Tín Trên Thị Trường

Để đảm bảo hiệu suất và độ bền cho hệ thống điện 3 pha, việc lựa chọn biến dòng từ các thương hiệu uy tín là rất quan trọng:

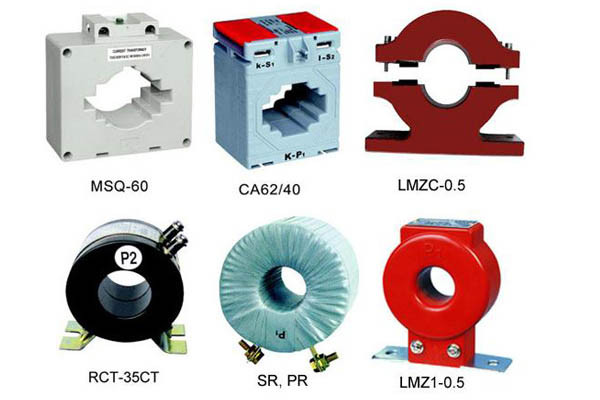

Biến dòng trung thế hãng Emic

• Emic: Thương hiệu Việt Nam quen thuộc, cung cấp đa dạng các loại biến dòng sơ cấp với nhiều tỷ số khác nhau như 800/5A, 1000/5A, 1200/5A hay các dòng tải nhỏ hơn như 50/5A, 100/5A, 300/5A. Emic là lựa chọn phổ biến và đáng tin cậy tại thị trường trong nước.
• Schneider Electric: Đến từ Pháp, Schneider nổi tiếng với các sản phẩm điện công nghiệp chất lượng cao, độ ổn định và bền bỉ. Biến dòng Schneider thuộc phân khúc cao cấp và được nhiều nhà máy tại Việt Nam ưa chuộng.
• Siemens: Thương hiệu Đức này không chỉ nổi bật với biến tần mà các loại CT đo dòng điện của Siemens cũng được ứng dụng rộng rãi trong nhiều dự án tổng hợp, được đánh giá cao về công nghệ và độ tin cậy.
• Seneca: Hãng đến từ Ý, dù mới du nhập vào Việt Nam nhưng đã nhanh chóng khẳng định vị thế nhờ tính năng tích hợp đặc biệt. Biến dòng Seneca có khả năng chuyển đổi dòng điện trực tiếp sang tín hiệu analog 4-20mA hoặc 0-10V, rất phù hợp với các thiết bị giám sát và điều khiển tự động hiện đại.
• Omega: Thương hiệu Mỹ này nổi tiếng với các loại biến dòng 3 pha chuyên dụng cho bảo vệ và đo lường tải. Mặc dù catalogue có thể phức tạp với người mới, nhưng chất lượng sản phẩm Omega luôn được đánh giá cao.

Việc chọn mua biến dòng cần phù hợp với nhu cầu kỹ thuật cụ thể và ngân sách của dự án. Linhkien283 cung cấp đa dạng các loại linh kiện điện tử, máy in 3D và linh kiện cơ khí, bao gồm cả các loại biến dòng chất lượng cao, đáp ứng nhiều yêu cầu khác nhau của thị trường.

Kết Luận

Việc nắm vững cách đấu biến dòng 3 pha không chỉ là kiến thức cơ bản mà còn là kỹ năng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực điện công nghiệp. Từ việc hiểu rõ định nghĩa, cấu tạo, nguyên lý hoạt động, cho đến các bước đấu nối chi tiết và những lưu ý an toàn, tất cả đều góp phần tạo nên một hệ thống điện vận hành ổn định và hiệu quả. Luôn nhớ rằng an toàn là trên hết khi thao tác với điện, vì vậy hãy đảm bảo mọi bước đều được thực hiện cẩn thận và đúng kỹ thuật.
