Cách Đấu Bảng Điện 2 Công Tắc 1 Ổ Cắm Đơn Giản, An Toàn Tại Nhà

Trong mỗi ngôi nhà, hệ thống điện đóng vai trò huyết mạch, cung cấp năng lượng cho mọi hoạt động sinh hoạt. Việc lắp đặt và đấu nối điện đúng cách không chỉ đảm bảo thiết bị hoạt động ổn định mà còn là yếu tố then chốt để phòng tránh các rủi ro cháy nổ, giật điện. Đặc biệt, việc tự mình đấu nối bảng điện với các thành phần cơ bản như công tắc và ổ cắm là kỹ năng hữu ích mà nhiều người muốn tìm hiểu.

Bài viết này, Linhkien283 sẽ hướng dẫn bạn chi tiết cách đấu bảng điện có 2 công tắc để điều khiển 2 thiết bị chiếu sáng riêng biệt và 1 ổ cắm để cấp nguồn cho các thiết bị khác. Chúng tôi sẽ đi từ khâu chuẩn bị, sơ đồ nguyên lý cho đến các bước thực hiện cụ thể, cùng với những lưu ý an toàn quan trọng để bạn có thể tự tin hoàn thành công việc này một cách chính xác và an toàn nhất.

Chuẩn Bị Dụng Cụ và Vật Tư Cần Thiết

Để quá trình đấu nối bảng điện diễn ra suôn sẻ và an toàn, việc chuẩn bị đầy đủ các vật tư và dụng cụ là vô cùng quan trọng. Dưới đây là danh sách những thứ bạn cần có:

• Bảng điện: Chọn loại có kích thước phù hợp để lắp đặt đủ các thiết bị.
• Linh kiện điện:
  • 1 cầu chì hoặc aptomat loại nhỏ (phù hợp với tải tiêu thụ của gia đình để bảo vệ mạch điện).
  • 2 công tắc điện loại đơn (để điều khiển 2 bóng đèn hoặc 2 thiết bị khác).
  • 1 ổ cắm điện (loại 2 hoặc 3 chấu tùy nhu cầu sử dụng).
• Dây điện:
  • Dây pha (L): Thường là màu đỏ hoặc nâu.
  • Dây trung tính (N): Thường là màu xanh hoặc đen.
  • Dây nối đất (PE) nếu có: Thường là màu vàng sọc xanh lá.
  • Chọn tiết diện dây phù hợp với công suất tải để tránh quá tải.
• Dụng cụ:
  • Kìm cắt, kìm tuốt dây điện.
  • Tua vít (dẹt, bake) đủ kích cỡ.
  • Bút thử điện.
  • Băng keo cách điện.
  • Găng tay cách điện (bắt buộc).

Sơ Đồ Nguyên Lý Đấu Nối Cơ Bản

Hiểu rõ sơ đồ nguyên lý là bước đầu tiên để thực hiện công việc chính xác. Đối với mạch điện gồm 1 cầu chì, 2 công tắc và 1 ổ cắm, nguyên lý chung sẽ là:

• Cầu chì (hoặc aptomat): Luôn được mắc nối tiếp trên dây pha (L) của nguồn điện tổng để bảo vệ mạch khỏi quá tải hoặc ngắn mạch.
• Công tắc: Được mắc nối tiếp trên dây pha (L) cấp cho từng thiết bị tải (ví dụ: bóng đèn). Khi công tắc bật, dòng điện pha sẽ đi qua thiết bị; khi tắt, dòng điện bị ngắt.
• Ổ cắm: Nhận cả dây pha (L) và dây trung tính (N) để cấp nguồn cho các thiết bị cắm vào. Dây pha phải đi qua cầu chì trước khi đến ổ cắm để đảm bảo an toàn.
• Dây trung tính (N): Được đấu trực tiếp đến một cực của tải (bóng đèn) và một cực của ổ cắm.

Hướng Dẫn Các Bước Đấu Nối Chi Tiết

Sau khi đã chuẩn bị đầy đủ và nắm vững nguyên lý, chúng ta sẽ tiến hành các bước đấu nối bảng điện.

Bước 1: Đấu Nối Cầu Chì (hoặc Aptomat nhỏ)

Đầu tiên, hãy ngắt nguồn điện tổng để đảm bảo an toàn tuyệt đối.
Dây pha (L) từ nguồn điện chính sẽ được nối vào một cực của cầu chì (hoặc aptomat). Cực còn lại của cầu chì sẽ là điểm xuất phát cho dây pha đi vào mạch.

Bước 2: Dẫn Dây Pha (L) Đến Công Tắc và Ổ Cắm

Từ cực ra của cầu chì, bạn sẽ tách dây pha (L) thành hai nhánh:

• Nhánh thứ nhất: Nối vào một chân chung của cả hai công tắc. Bạn có thể dùng một đoạn dây ngắn để nối cầu nối giữa hai công tắc, đảm bảo cả hai đều nhận được nguồn pha.
• Nhánh thứ hai: Nối trực tiếp vào một cực của ổ cắm. Đây sẽ là cực pha của ổ cắm.

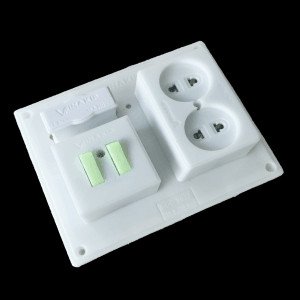

Sơ đồ đấu nối bảng điện gồm 1 cầu chì, 2 công tắc và 1 ổ cắm an toàn

Bước 3: Đấu Dây Trung Tính (N) vào Ổ Cắm và Thiết Bị Tải

Dây trung tính (N) từ nguồn điện chính sẽ được nối trực tiếp vào cực còn lại của ổ cắm. Từ cực trung tính này, bạn có thể tách ra một nhánh để nối đến một cực của từng thiết bị tải (ví dụ: bóng đèn).

Bước 4: Nối Dây Ra Từ Công Tắc Đến Tải (Bóng Đèn)

Từ cực ra còn lại của mỗi công tắc (cực không nối với dây pha chung), bạn sẽ kéo một dây riêng biệt đến cực còn lại của từng thiết bị tải (bóng đèn). Như vậy, mỗi công tắc sẽ điều khiển một bóng đèn riêng.

Bước 5: Hoàn Thiện Và Kiểm Tra Nguồn Cấp

Sau khi đã đấu nối tất cả các dây, hãy kiểm tra lại kỹ lưỡng các mối nối, đảm bảo chắc chắn và được cách điện an toàn bằng băng keo điện. Sử dụng bút thử điện để kiểm tra xem có dòng điện rò rỉ hay không trước khi cấp điện trở lại. Bật nguồn và thử từng công tắc, sau đó cắm thử thiết bị vào ổ cắm để đảm bảo mạch hoạt động bình thường.

Những Lỗi Thường Gặp Và Cách Khắc Phục

Trong quá trình đấu nối điện, đặc biệt với những người ít kinh nghiệm, có thể gặp phải một số vấn đề:

• Cầu chì bị nổ ngay khi cấp điện: Nguyên nhân thường là do ngắn mạch, các dây pha và trung tính chạm vào nhau hoặc đấu sai nguyên lý. Hãy ngắt điện ngay lập tức và kiểm tra lại toàn bộ sơ đồ, đặc biệt là các mối nối.
• Đèn không sáng hoặc ổ cắm không có điện (nhưng cầu chì không nổ): Có thể do các mối nối bị lỏng lẻo, tiếp xúc kém hoặc dây bị đứt. Dùng bút thử điện kiểm tra từng điểm trên mạch để xác định vị trí mất điện.
• Đèn sáng chập chờn: Thường do mối nối giữa dây và công tắc, hoặc dây và bóng đèn bị lỏng, tiếp xúc không ổn định. Cần siết chặt lại hoặc đấu nối lại các điểm tiếp xúc.

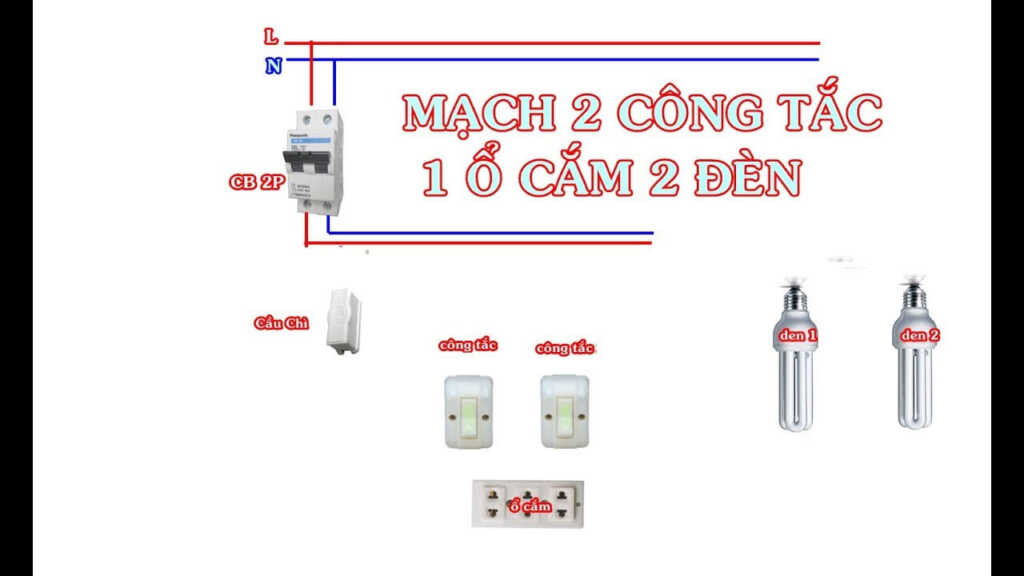

Hình ảnh minh họa các bước đấu nối bảng điện với 2 công tắc và 1 ổ cắm chi tiết

Lưu Ý Quan Trọng Về An Toàn Điện

Điện là nguồn năng lượng mạnh mẽ nhưng cũng tiềm ẩn nhiều nguy hiểm. Để bảo vệ bản thân và gia đình, bạn cần tuân thủ nghiêm ngặt các biện pháp an toàn:

• Luôn ngắt nguồn điện chính trước khi thực hiện bất kỳ thao tác đấu nối hay sửa chữa nào.
• Sử dụng đầy đủ dụng cụ bảo hộ như găng tay cách điện, giày dép khô ráo.
• Kiểm tra kỹ lưỡng tất cả các mối nối đã được siết chặt và cách điện đúng cách trước khi cấp điện trở lại.
• Không tự ý sửa chữa nếu bạn cảm thấy không chắc chắn hoặc thiếu kiến thức chuyên môn.
• Tìm kiếm sự trợ giúp từ thợ điện chuyên nghiệp nếu mạch điện phức tạp hoặc bạn gặp khó khăn trong quá trình thực hiện. Họ có kinh nghiệm và chuyên môn để đảm bảo hệ thống điện của bạn hoạt động an toàn và hiệu quả.

Việc đấu nối bảng điện 2 công tắc 1 ổ cắm không quá phức tạp nếu bạn nắm vững nguyên lý và thực hiện cẩn thận từng bước. Tuy nhiên, an toàn luôn là ưu tiên hàng đầu. Hy vọng với hướng dẫn chi tiết này, bạn có thể tự tin hoàn thành công việc và có một hệ thống điện ổn định, an toàn cho ngôi nhà của mình. Đừng ngần ngại tìm đến các chuyên gia nếu bạn cần hỗ trợ thêm về linh kiện hay lắp đặt.
