Hướng Dẫn Chi Tiết Cách Đấu 2 Công Tắc 1 Ổ Cắm Panasonic An Toàn & Hiệu Quả

Trong mọi không gian sống và làm việc, hệ thống điện đóng vai trò huyết mạch, và các thiết bị như công tắc, ổ cắm chính là những điểm chạm quan trọng giúp chúng ta điều khiển dòng điện một cách dễ dàng. Đặc biệt, các sản phẩm công tắc ổ cắm từ thương hiệu Panasonic nổi tiếng với độ bền cao, thiết kế tinh tế và đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt. Tuy nhiên, việc đấu nối chúng sao cho đúng kỹ thuật, đảm bảo an toàn và phát huy tối đa tiện ích không phải ai cũng nắm rõ.

Hiểu được điều này, Linhkien283 – chuyên cung cấp linh kiện các loại, máy in 3D, linh kiện cơ khí – sẽ mang đến cho bạn hướng dẫn chi tiết về cách đấu 2 công tắc 1 ổ cắm Panasonic. Bài viết này không chỉ giúp bạn thực hiện công việc một cách tự tin mà còn cung cấp những lưu ý quan trọng để đảm bảo an toàn cho chính bạn và cả hệ thống điện trong nhà. Hãy cùng khám phá để biến việc đấu nối điện trở nên đơn giản và chuẩn xác hơn bao giờ hết!

Chuẩn Bị Kỹ Lưỡng Trước Khi Đấu Nối Thiết Bị Điện

Trước khi bắt tay vào bất kỳ thao tác liên quan đến điện nào, việc chuẩn bị đầy đủ dụng cụ và đảm bảo an toàn là vô cùng cần thiết. Điều này giúp quá trình làm việc diễn ra suôn sẻ, chính xác và tránh được những rủi ro đáng tiếc.

Các Dụng Cụ Cần Thiết

Để thực hiện việc đấu nối 2 công tắc và 1 ổ cắm Panasonic, bạn cần chuẩn bị các dụng cụ cơ bản sau:

Bộ công tắc, ổ cắm Panasonic: Đảm bảo chọn đúng loại và mẫu mã phù hợp với nhu cầu sử dụng.
Tua vít (dẹt và bake): Để tháo lắp và siết chặt các ốc vít trên thiết bị.
Khoan điện: Dùng để tạo lỗ bắt bảng điện cố định lên tường.
Bút thử điện: Dụng cụ không thể thiếu để kiểm tra nguồn điện và xác định pha nóng, pha nguội.
Kìm cắt và kìm tuốt dây: Để cắt và bóc vỏ cách điện của dây dẫn.
Dao rọc giấy (nếu cần): Hỗ trợ tách vỏ dây.
Dây điện: Đảm bảo chất lượng tốt, tiết diện phù hợp với tải trọng của thiết bị. Để đảm bảo an toàn, bạn nên tìm hiểu về tiêu chuẩn và giá cả của các loại dây điện phù hợp, ví dụ như dây điện cadivi 2*2.5 giá bao nhiêu để lựa chọn sản phẩm chất lượng.

Biện Pháp An Toàn Quan Trọng Hàng Đầu

An toàn điện là ưu tiên số một. Luôn tuân thủ các nguyên tắc sau:

Ngắt hoàn toàn nguồn điện tổng: Đây là bước quan trọng nhất trước khi chạm vào bất kỳ thiết bị điện nào. Bạn có thể sử dụng các loại aptomat (CB) như cb panasonic 30a hoặc cb panasonic 40a để ngắt nguồn điện an toàn.
Kiểm tra lại bằng bút thử điện: Sau khi ngắt điện, hãy dùng bút thử điện kiểm tra kỹ lưỡng tại vị trí làm việc để đảm bảo không còn dòng điện.
Trang bị đồ bảo hộ: Đeo găng tay cách điện, đi dép cao su hoặc đứng trên vật liệu cách điện để tránh tiếp xúc trực tiếp với đất, phòng trường hợp có điện rò rỉ.

Sơ Đồ Đấu Nối 2 Công Tắc 1 Ổ Cắm Panasonic

Để dễ hình dung và thực hiện, hãy cùng tham khảo sơ đồ đấu nối dưới đây. Sơ đồ này sẽ giúp bạn có cái nhìn tổng quan về cách các dây điện được kết nối giữa nguồn, công tắc, ổ cắm và thiết bị tải (ví dụ: bóng đèn).

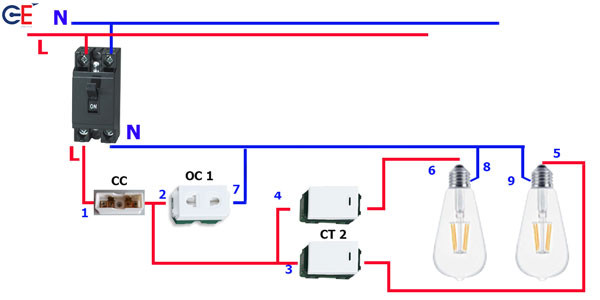

Sơ đồ đấu nối chi tiết 2 công tắc và 1 ổ cắm Panasonic

Trong sơ đồ này, hai công tắc sẽ điều khiển hai bóng đèn riêng biệt, và một ổ cắm sẽ cung cấp nguồn điện cho các thiết bị khác. Dòng điện từ nguồn sẽ đi qua cầu chì hoặc aptomat, sau đó được phân phối đến các thiết bị.

Hướng Dẫn Chi Tiết Các Bước Đấu Nối Thiết Bị Điện

Bây giờ, chúng ta sẽ đi vào từng bước cụ thể để đấu nối hệ thống 2 công tắc 1 ổ cắm Panasonic.

Bước 1: Lắp Đặt Ổ Cắm Panasonic

Việc lắp đặt ổ cắm cần được thực hiện cẩn thận để đảm bảo an toàn và khả năng hoạt động ổn định.

Đánh dấu vị trí và khoan lỗ: Xác định vị trí lắp đặt ổ cắm điện phù hợp trên tường, tránh nơi ẩm ướt hoặc quá thấp so với sàn nhà. Dùng khoan điện tạo lỗ để bắt bảng điện hoặc đế âm tường cố định.
Chuẩn bị dây điện: Dùng kìm cắt hoặc dao để tách vỏ cách điện khoảng 1-1.5 cm ở đầu các sợi dây dẫn (dây nóng L và dây nguội N). Xoắn chặt lõi đồng để chúng không bị tưa.
Kết nối dây vào ổ cắm:
- Xác định các ký hiệu L (pha nóng/lửa) và N (pha nguội/trung tính) trên ổ cắm.
- Đấu dây nóng (thường có màu đỏ hoặc vàng sọc xanh) của nguồn điện vào lỗ cắm L.
- Đấu dây nguội (thường có màu xanh dương hoặc đen) của nguồn điện vào lỗ cắm N.
- Nếu ổ cắm có lỗ tiếp địa, hãy đấu dây tiếp địa vào đó.
- Siết chặt các ốc vít giữ dây, đảm bảo không có phần lõi đồng nào bị lộ ra ngoài.
Kiểm tra sơ bộ nguồn điện: Sau khi đấu dây và cố định ổ cắm vào đế/bảng điện, hãy bật nguồn trở lại (nếu chỉ thử riêng ổ cắm này). Dùng bút thử điện để kiểm tra:
- Nếu cắm vào lỗ L, bút thử điện sáng đèn.
- Nếu cắm vào lỗ N, bút thử điện không sáng đèn.
- Nếu cả hai lỗ đều sáng hoặc không sáng, tức là bạn đã đấu sai pha, cần ngắt điện và đấu lại cho đúng.
Cố định ổ cắm: Đặt ổ cắm vào đế bảng điện và dùng tua vít siết chặt các ốc cố định, đảm bảo thiết bị chắc chắn và an toàn.

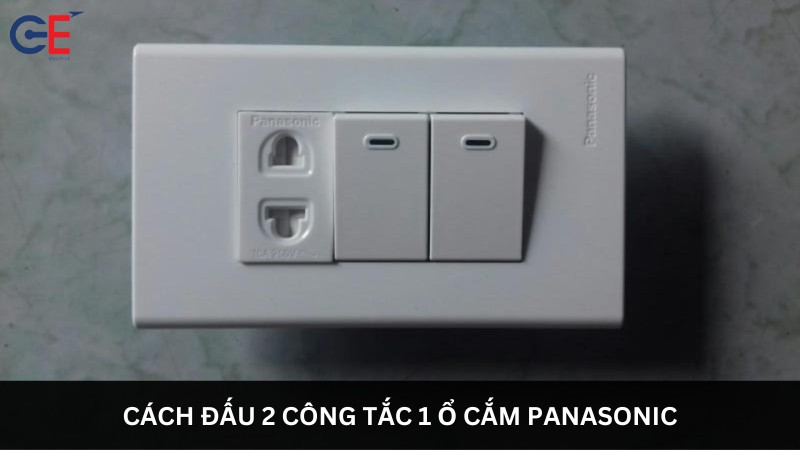

Quy trình lắp đặt ổ cắm điện Panasonic an toàn

Bước 2: Lắp Đặt Công Tắc Panasonic

Tương tự như ổ cắm, việc lắp đặt công tắc cũng đòi hỏi sự tỉ mỉ và chính xác. Để đảm bảo hệ thống điện hoạt động theo đúng ý muốn, đôi khi bạn cần dùng đến các thiết bị hẹn giờ điện tử thông minh như timer điện tử kết hợp với công tắc truyền thống.

Đánh dấu vị trí và khoan lỗ: Chọn vị trí lắp đặt công tắc sao cho thuận tiện khi thao tác, phù hợp với tầm với. Khoan lỗ và bắt vít để cố định đế công tắc.
Xác định các cực: Mỗi công tắc Panasonic thường có một cực vào (input) và một cực ra (output) để nối với thiết bị tải (ví dụ: bóng đèn).
Đấu dây công tắc:
- Dây nóng (dây lửa) từ nguồn điện chính (sau cầu chì/aptomat) sẽ được nối vào một cực của công tắc thứ nhất.
- Từ cực còn lại của công tắc thứ nhất, kéo dây để nối tới một chân của bóng đèn thứ nhất.
- Lặp lại tương tự cho công tắc thứ hai: Dây nóng từ nguồn chính (hoặc nối chung từ cực vào của công tắc thứ nhất) sẽ được nối vào một cực của công tắc thứ hai.
- Từ cực còn lại của công tắc thứ hai, kéo dây để nối tới một chân của bóng đèn thứ hai.
- Hai chân bóng đèn còn lại (chân nguội) sẽ được nối chung với dây nguội (N) từ nguồn điện chính.
- Đảm bảo tất cả các mối nối đều chắc chắn và được cách điện tốt.
Kiểm tra và cố định: Sau khi đấu dây, kiểm tra lại sơ đồ và các mối nối. Đảm bảo dây đồng không bị hở. Sau đó, cố định công tắc vào đế bảng điện và siết chặt ốc vít.

Bước 3: Hoàn Thiện Và Kiểm Tra Toàn Bộ Mạch

Đây là bước cuối cùng và cực kỳ quan trọng để đảm bảo toàn bộ hệ thống hoạt động an toàn và hiệu quả.

Kiểm tra tổng thể: Rà soát lại tất cả các mối nối dây ở cả ổ cắm và công tắc. Đảm bảo không có dây nào bị lỏng, hở lõi đồng hoặc chạm chập với nhau. Siết chặt tất cả các ốc vít.
Cấp nguồn và thử nghiệm: Bật aptomat hoặc cầu chì để cấp nguồn điện trở lại cho hệ thống.
- Đối với ổ cắm: Cắm thử một thiết bị điện nhỏ (ví dụ: sạc điện thoại, đèn bàn) vào ổ cắm để kiểm tra xem có điện và hoạt động bình thường hay không.
- Đối với công tắc: Bật tắt từng công tắc để kiểm tra xem bóng đèn tương ứng có sáng và tắt đúng theo ý muốn hay không.
Lắng nghe và quan sát: Trong quá trình thử nghiệm, lắng nghe xem có tiếng ồn lạ (tiếng xẹt điện, tiếng nổ nhỏ) hay mùi cháy khét nào không. Nếu có, hãy ngắt điện ngay lập tức và kiểm tra lại toàn bộ mạch.

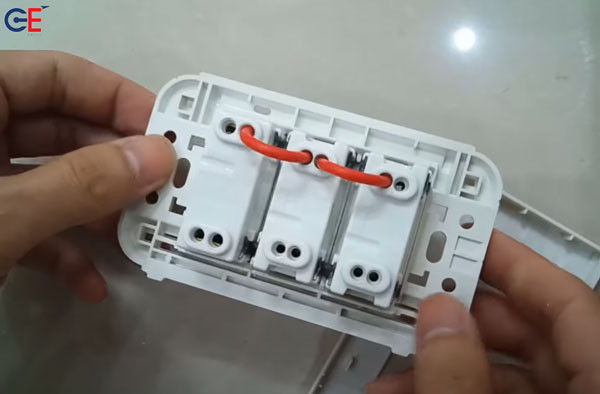

Kết nối dây điện cho hệ thống 2 công tắc và 1 ổ cắm Panasonic

Những Lưu Ý Quan Trọng Để Đảm Bảo An Toàn Và Độ Bền Khi Sử Dụng

Ngoài việc đấu nối đúng kỹ thuật, còn có một số yếu tố khác bạn cần lưu tâm để hệ thống điện luôn an toàn và bền bỉ theo thời gian.

Vị trí lắp đặt hợp lý: Luôn chọn vị trí lắp đặt công tắc và ổ cắm Panasonic thuận tiện cho việc thao tác. Tránh những nơi khuất, khó tiếp cận hoặc nơi có nhiều vật cản.
Khoảng cách an toàn với trẻ nhỏ: Đối với các ổ cắm điện, nên lắp đặt cách mặt sàn khoảng 1.5m hoặc sử dụng nắp che an toàn để phòng tránh trẻ nhỏ vô tình chạm vào gây nguy hiểm.
Tránh xa môi trường ẩm ướt: Tuyệt đối không lắp đặt công tắc, ổ cắm ở những khu vực ẩm thấp như phòng tắm, nhà vệ sinh, hoặc gần bồn rửa chén. Nếu bắt buộc phải lắp đặt ở những nơi này, hãy chọn loại có khả năng chống nước, chống ẩm cao và bố trí gần cửa ra vào để giảm thiểu rủi ro. Bạn cũng cần đảm bảo các ổ cắm mạng hay các loại ổ cắm khác đều được lắp đặt ở nơi khô ráo, đúng tiêu chuẩn.
Kiểm tra và bảo trì định kỳ: Thường xuyên kiểm tra tình trạng của công tắc, ổ cắm. Nếu phát hiện dấu hiệu hư hỏng như nứt vỡ, lỏng lẻo, phát nhiệt, hoặc có mùi khét, hãy ngắt điện và thay thế ngay lập tức.
Không sử dụng tay ướt: Luôn đảm bảo tay khô ráo khi thao tác với công tắc, ổ cắm hoặc bất kỳ thiết bị điện nào để tránh nguy cơ giật điện.
Chọn linh kiện chất lượng: Sử dụng công tắc, ổ cắm và dây dẫn chất lượng tốt, có nguồn gốc rõ ràng như các sản phẩm chính hãng Panasonic để đảm bảo độ bền và an toàn tối đa cho hệ thống điện.

Lời Kết

Hy vọng rằng với hướng dẫn chi tiết về cách đấu 2 công tắc 1 ổ cắm Panasonic này, bạn đã có đủ kiến thức và sự tự tin để tự mình thực hiện hoặc giám sát quá trình lắp đặt tại nhà. Việc đấu nối đúng kỹ thuật không chỉ mang lại sự tiện nghi mà còn là yếu tố then chốt đảm bảo an toàn cho cả gia đình bạn.

Tuy nhiên, nếu bạn cảm thấy không chắc chắn hoặc thiếu kinh nghiệm, đừng ngần ngại tìm kiếm sự trợ giúp từ những thợ điện chuyên nghiệp. An toàn luôn là ưu tiên hàng đầu!

Tại Linhkien283, chúng tôi không chỉ cung cấp kiến thức mà còn là địa chỉ tin cậy cho các loại linh kiện điện chất lượng cao, bao gồm cả các sản phẩm công tắc, ổ cắm Panasonic chính hãng. Nếu bạn đang có nhu cầu tìm mua các thiết bị này, đừng ngần ngại liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất!
