Khám phá các loại van điện từ phổ biến và ứng dụng trong công nghiệp

Trong thế giới tự động hóa và cơ khí, van điện từ đóng vai trò cực kỳ quan trọng, là “trái tim” điều khiển dòng chảy của chất lỏng hoặc khí trong nhiều hệ thống. Từ những ứng dụng đơn giản hàng ngày đến các dây chuyền sản xuất phức tạp, sự hiện diện của chúng giúp tối ưu hóa quy trình và nâng cao hiệu suất. Bài viết này sẽ cùng bạn đi sâu tìm hiểu về định nghĩa, cách phân loại và khám phá chi tiết các loại van điện từ thông dụng nhất hiện nay, giúp bạn có cái nhìn toàn diện để lựa chọn loại van phù hợp nhất cho nhu cầu của mình.

Van điện từ là gì và nguyên lý hoạt động cơ bản?

Van điện từ, hay còn được biết đến với tên gọi Solenoid valve hoặc van định hướng (Directional control valve), là một thiết bị cơ điện sử dụng năng lượng điện để tạo ra từ trường, từ đó tác động đến cơ cấu bên trong van để kiểm soát hướng và lưu lượng của dòng chất lỏng hoặc khí. Chúng hoạt động dựa trên nguyên lý từ tính, khi có dòng điện chạy qua cuộn dây (coil), tạo ra lực từ hút hoặc đẩy con trượt, làm thay đổi trạng thái của van.

Để phân biệt và lựa chọn van điện từ, người ta thường dựa vào ba đặc điểm chính:

• Số vị trí: Đây là số trạng thái ổn định mà con trượt của van có thể dừng lại. Phổ biến nhất là van hai vị trí và ba vị trí, mặc dù một số ứng dụng đặc biệt có thể yêu cầu nhiều hơn.
• Số cửa: Là tổng số cổng cho phép khí hoặc chất lỏng đi vào hoặc ra khỏi van. Các loại van thường gặp có 2, 3, 4 hoặc 5 cửa, tùy thuộc vào yêu cầu của hệ thống.
• Số tín hiệu điện (cuộn Coil): Thể hiện số lượng cuộn dây điện từ được sử dụng để điều khiển con trượt. Một van có thể có một hoặc hai cuộn coil, quyết định cách van chuyển đổi giữa các vị trí. Để đảm bảo hệ thống điện hoạt động ổn định, việc lựa chọn [dây điện lõi đồng](http://linhkien283.com/day-dien-loi-dong.html) chất lượng cao là rất cần thiết cho các mạch điều khiển này.

Khám phá các loại van điện từ thông dụng

Hiểu rõ các loại van điện từ sẽ giúp bạn đưa ra quyết định chính xác khi thiết kế hoặc bảo trì hệ thống. Dưới đây là những loại van điện từ phổ biến nhất:

Van điện từ 2/2 (Hai cửa, hai vị trí)

Đây là loại van cơ bản nhất, có 2 cửa (cửa vào P và cửa ra A) và 2 vị trí (Đóng – Mở). Ở vị trí ban đầu (thường là 0), cửa P và A bị chặn, không cho dòng chảy đi qua. Khi có tín hiệu điện tác động vào cuộn coil, van chuyển sang vị trí 1, giúp cửa P và A thông với nhau, cho phép chất lỏng hoặc khí đi qua. Khi tín hiệu điện ngắt, van sẽ trở về vị trí ban đầu nhờ lực nén của lò xo. Loại van này thường được dùng để đóng/mở dòng chảy một cách đơn giản.

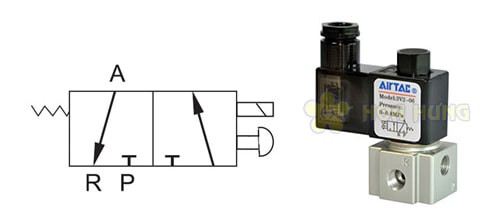

Van điện từ 3/2 (Ba cửa, hai vị trí)

Sơ đồ Van 3 cửa 2 vị tríVan điện từ 3/2 có ba cửa (P – nguồn khí nén, A – nối với xi lanh, T – cửa xả) và hai vị trí. Khi con trượt ở một vị trí, cửa P thông với A, cung cấp khí nén đến xi lanh. Khi con trượt chuyển sang vị trí còn lại, cửa A sẽ thông với T, xả khí từ xi lanh ra môi trường. Loại van này thường được dùng làm rơle khí nén hoặc điều khiển các van bướm khí nén, đặc biệt là các xi lanh tác động đơn. Việc kiểm soát áp suất và dòng điện là vô cùng quan trọng, có thể tham khảo [đồng hồ đo điện năng](http://linhkien283.com/dong-ho-do-dien-nang.html) để theo dõi hiệu quả hoạt động.

Van điện từ 5/2 (Năm cửa, hai vị trí)

Loại van này được trang bị 5 cổng làm việc: một cổng cấp khí vào, hai cổng đi đến xi lanh (để kích hoạt hành trình đi và về), và hai cổng xả khí riêng biệt cho mỗi trạng thái. Van 5/2 có hai trạng thái hoạt động và thường được điều khiển bằng một hoặc hai cuộn coil. Điểm đặc trưng của van 5/2 là khả năng “ghi nhớ” trạng thái cuối cùng, rất hiệu quả trong việc đảo chiều điều khiển xi lanh tác động kép. Chúng là lựa chọn lý tưởng để vận hành các bộ truyền động khí nén tác động kép như xi lanh không trục, kẹp, hoặc bộ truyền động quay, những thiết bị đòi hỏi khí nén để di chuyển theo cả hai hướng. Để đảm bảo vận hành đúng điện áp, đặc biệt là với các hệ thống phổ biến, bạn có thể tìm hiểu thêm về [van điện từ 24v](http://linhkien283.com/van-dien-tu-24v.html).

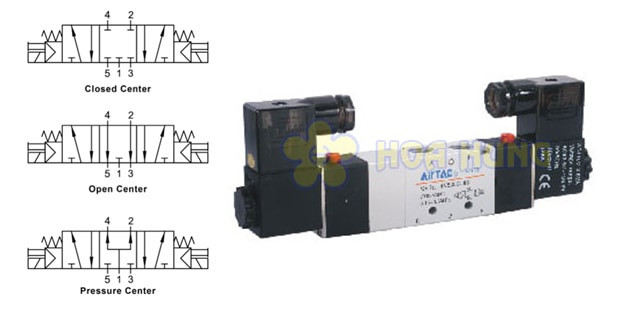

Van điện từ 5/3 (Năm cửa, ba vị trí)

Sơ đồ Van 5 cửa 3 vị tríVan điện từ 5/3, còn được gọi là van đảo chiều 5/3, nổi bật với ba vị trí hoạt động. Ngoài hai vị trí điều khiển xi lanh đi hết hành trình và về hết hành trình, vị trí thứ ba (vị trí giữa) cho phép xi lanh dừng lại ở bất kỳ điểm nào trên hành trình của nó. Van có 5 cổng: 1 cổng cấp áp suất (P hoặc 1), 2 cổng điều khiển xi lanh (A, B hoặc 2, 4), và 2 cổng xả (R và S). Tính năng dừng ở giữa này cực kỳ hữu ích trong các ứng dụng cần kiểm soát vị trí chính xác của xi lanh khí nén, mang lại sự linh hoạt cao cho hệ thống tự động hóa.

Kết luận

Việc lựa chọn các loại van điện từ phù hợp không chỉ đảm bảo hiệu suất tối ưu cho hệ thống mà còn giúp tiết kiệm chi phí và kéo dài tuổi thọ thiết bị. Từ van 2/2 đơn giản đến van 5/3 phức tạp với khả năng dừng ở giữa, mỗi loại đều có những đặc tính và ứng dụng riêng biệt. Hiểu rõ nguyên lý hoạt động và đặc điểm của từng loại van sẽ là chìa khóa để các kỹ sư và nhà thiết kế đưa ra quyết định chính xác, góp phần tạo nên những hệ thống cơ khí và tự động hóa hiệu quả, đáng tin cậy. Linhkien283 cung cấp đa dạng các loại linh kiện cơ khí, bao gồm nhiều mẫu van điện từ chất lượng, sẵn sàng phục vụ mọi nhu cầu của bạn.
