Khám Phá Các Loại CB (Aptomat): “Người Gác Cổng” An Toàn Cho Hệ Thống Điện Của Bạn

Trong thế giới điện năng hiện đại, nơi mà mọi hoạt động từ sinh hoạt gia đình đến sản xuất công nghiệp đều phụ thuộc vào dòng điện, sự an toàn luôn là ưu tiên hàng đầu. Một trong những thiết bị đóng vai trò then chốt trong việc bảo vệ hệ thống điện khỏi những sự cố nguy hiểm chính là CB – hay còn gọi là aptomat. Bài viết này, được biên soạn bởi Linhkien283, sẽ cùng bạn đi sâu khám phá các loại CB phổ biến, từ đó giúp bạn có cái nhìn toàn diện và đưa ra lựa chọn thông thái nhất cho nhu cầu sử dụng của mình. Chúng ta sẽ không chỉ tìm hiểu những khái niệm cơ bản mà còn phân tích sự khác biệt, ứng dụng cụ thể của từng loại, đảm bảo bạn nắm vững kiến thức để bảo vệ ngôi nhà và công trình của mình một cách hiệu quả nhất.

CB Là Gì? “Trái Tim” Bảo Vệ Hệ Thống Điện

CB, viết tắt của Circuit Breaker, là tên gọi chung cho các thiết bị điện có chức năng tự động đóng và cắt dòng điện, bảo vệ mạch điện khỏi những tình huống bất thường. Bạn cứ hình dung CB như một người gác cổng thông minh và cực kỳ nhanh nhạy của hệ thống điện. Không giống như cầu chì chỉ ngắt mạch một lần và cần thay thế, CB có thể được đóng lại thủ công hoặc tự động sau khi sự cố đã được khắc phục, giúp khôi phục nguồn điện nhanh chóng.

Chức năng chính của CB là bảo vệ mạch điện khỏi các nguy cơ quá tải (dòng điện vượt quá giới hạn an toàn), ngắn mạch (dòng điện tăng đột ngột do chạm chập) và rò rỉ điện (dòng điện thất thoát ra ngoài, gây nguy hiểm giật điện). Nhờ có CB, các thiết bị điện và toàn bộ hệ thống sẽ được an toàn hơn, tránh được những hư hỏng nghiêm trọng hoặc thậm chí là hỏa hoạn. Điều này đặc biệt quan trọng trong cả hệ thống điện dân dụng 1 pha 220V lẫn hệ thống công nghiệp 3 pha 380V với công suất lớn hơn nhiều.

Cấu tạo cơ bản của một chiếc CB thường bao gồm cặp tiếp điểm (tiếp điểm chính và tiếp điểm hồ quang), buồng dập hồ quang, cơ cấu truyền động đóng/cắt và bộ phận bảo vệ (móc bảo vệ). Mỗi bộ phận đều có vai trò riêng biệt để đảm bảo khi có sự cố, CB sẽ ngắt điện an toàn và hiệu quả, dập tắt hồ quang phát sinh để tránh cháy nổ. Nhờ nguyên lý hoạt động thông minh, CB đã trở thành một phần không thể thiếu trong mọi công trình điện hiện đại, từ những ổ cắm nhỏ nhất đến các trạm biến áp khổng lồ. Để đảm bảo an toàn tối đa cho hệ thống điện trong nhà, việc lựa chọn dây điện đi trong nhà dùng loại nào phù hợp cũng là một yếu tố cần được cân nhắc kỹ lưỡng.

Khám Phá MCB và MCCB: Hai Loại CB Phổ Biến Nhất

Khi nói về các loại CB thông dụng, không thể không nhắc đến MCB và MCCB. Đây là hai “người hùng” quen thuộc trong việc bảo vệ quá tải và ngắn mạch cho hầu hết các hệ thống điện. Dù cùng chung mục đích bảo vệ, nhưng chúng lại có những đặc điểm và ứng dụng rất khác biệt.

MCB (Miniature Circuit Breaker) – Aptomat Tép

MCB, hay còn gọi là aptomat tép, là loại CB có kích thước nhỏ gọn, thường được dùng trong các mạch điện dân dụng và công suất nhỏ. Với dòng định mức thấp (thường dưới 100A) và khả năng cắt ngắn mạch tối đa khoảng 10kA, MCB là lựa chọn lý tưởng cho việc bảo vệ các nhánh mạch nhỏ trong nhà ở, văn phòng hoặc các cửa hàng nhỏ. Chức năng chính của MCB là bảo vệ chống quá tải và ngắn mạch.

Khi có dòng điện quá tải vượt mức cho phép hoặc xảy ra sự cố ngắn mạch, MCB sẽ tự động ngắt mạch để ngăn chặn hư hại cho các thiết bị và hệ thống dây dẫn. Ví dụ, nếu bạn cắm quá nhiều thiết bị vào một ổ cắm và dòng điện tăng vọt, MCB tương ứng sẽ “nhảy” để bảo vệ mạch đó. Sự đơn giản, dễ lắp đặt và chi phí phải chăng là những ưu điểm khiến MCB trở thành loại CB phổ biến nhất trong đời sống hàng ngày.

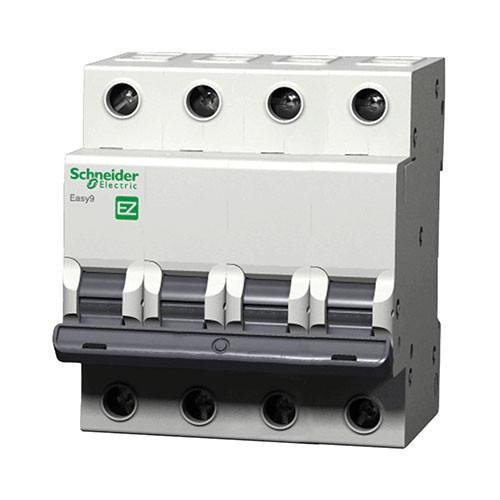

MCB thường được sử dụng để bảo vệ các mạch điện nhánh trong gia đình và văn phòng.

MCCB (Moulded Case Circuit Breaker) – Aptomat Khối

MCCB, hay aptomat khối, là phiên bản “đàn anh” của MCB, được thiết kế để xử lý các dòng điện lớn hơn và có khả năng cắt ngắn mạch cao hơn nhiều (có thể lên tới 150kA). MCCB thường được sử dụng trong các ứng dụng công nghiệp, trong các tủ phân phối chính, hoặc tại các vị trí cần bảo vệ mạch điện có công suất lớn như các nhà máy, tòa nhà thương mại lớn, hay hệ thống động lực.

Điểm đặc biệt của MCCB là khả năng điều chỉnh dòng định mức và dòng cắt ngắn mạch, cho phép người dùng tùy biến theo yêu cầu cụ thể của hệ thống. Điều này mang lại sự linh hoạt cao hơn trong việc bảo vệ, phù hợp với nhiều loại tải khác nhau. Một ví dụ điển hình là việc sử dụng 4 pole mccb trong các hệ thống điện 3 pha để bảo vệ toàn diện hơn. Mặc dù có kích thước lớn và giá thành cao hơn MCB, MCCB lại là lựa chọn không thể thay thế cho các ứng dụng yêu cầu độ an toàn và ổn định cao trong môi trường công nghiệp khắc nghiệt.

Bảo Vệ Chống Giật, Chống Rò: RCCB, RCBO và ELCB

An toàn điện không chỉ dừng lại ở việc bảo vệ quá tải hay ngắn mạch, mà còn bao gồm cả việc phòng chống nguy cơ giật điện do dòng rò. Đây là lúc các loại CB chống giật phát huy tác dụng. Trong các loại cb chống giật, chúng ta thường nghe đến RCCB, RCBO và ELCB. Dù có chức năng tương tự, nhưng chúng lại có những khác biệt đáng chú ý.

RCCB (Residual Current Circuit Breaker) – CB Chống Dòng Rò Thuần Túy

RCCB là loại CB chuyên biệt có chức năng phát hiện và ngắt dòng rò (dòng điện thất thoát xuống đất) một cách nhanh chóng. Nó không có khả năng bảo vệ quá tải hay ngắn mạch. Nếu bạn chỉ cần chức năng chống giật, RCCB là lựa chọn phù hợp. Nó hoạt động bằng cách so sánh dòng điện đi vào và đi ra khỏi mạch. Nếu có sự chênh lệch (tức là có dòng rò), RCCB sẽ ngắt mạch ngay lập tức, thường chỉ trong vòng vài mili giây để bảo vệ con người khỏi bị điện giật.

RCCB thường được lắp đặt bổ sung sau MCB hoặc MCCB trong hệ thống điện để cung cấp lớp bảo vệ chống giật cao nhất. Trong một số trường hợp, để tăng cường an toàn cho toàn bộ hệ thống, người ta còn lắp đặt cb chống giật có độ nhạy cao ở các khu vực ẩm ướt như nhà tắm, nhà bếp.

RCBO (Residual Current Circuit Breaker with Overcurrent Protection) – CB Chống Giật Tích Hợp Đa Năng

RCBO có thể coi là một giải pháp 2 trong 1. Nó tích hợp cả chức năng chống dòng rò của RCCB và khả năng bảo vệ quá tải, ngắn mạch của MCB. Điều này có nghĩa là một thiết bị RCBO duy nhất có thể bảo vệ mạch điện của bạn khỏi cả ba nguy cơ chính: quá tải, ngắn mạch và rò rỉ điện. Đây là một lựa chọn tuyệt vời cho các gia đình hoặc các khu vực cần sự bảo vệ toàn diện mà không muốn lắp đặt quá nhiều thiết bị riêng lẻ.

Với thiết kế nhỏ gọn dạng tép, RCBO ngày càng trở nên phổ biến trong các bảng điện dân dụng và thương mại nhỏ. Nó giúp đơn giản hóa hệ thống dây điện và tiết kiệm không gian, đồng thời mang lại sự an tâm tối đa cho người sử dụng.

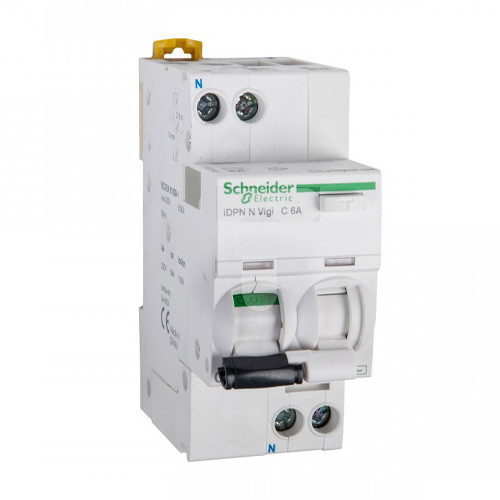

RCBO tích hợp bảo vệ chống giật và quá tải, phù hợp cho nhiều ứng dụng dân dụng.

ELCB (Earth Leakage Circuit Breaker) – Lịch Sử và Sự Phát Triển

ELCB cũng là một thiết bị chống dòng rò, và trong nhiều trường hợp, thuật ngữ này thường được dùng thay thế cho RCCB hoặc RCBO, đặc biệt là trong các tài liệu cũ hơn. Ban đầu, ELCB được thiết kế để phát hiện dòng rò thông qua việc giám sát trực tiếp dòng điện trên dây nối đất. Tuy nhiên, các ELCB hiện đại thực chất là RCCB hoặc RCBO có thêm bộ phận cảm biến dòng rò, hay có thể hiểu là sự kết hợp giữa RCCB và MCB/MCCB.

Thực tế, ELCB ban đầu (voltage ELCB) đã dần bị thay thế bởi các thiết bị cảm biến dòng rò (current ELCB), mà chúng ta gọi là RCCB hoặc RCBO ngày nay, vì khả năng bảo vệ hiệu quả và linh hoạt hơn. Loại này vừa bảo vệ ngắn mạch, vừa bảo vệ quá tải, vừa bảo vệ dòng rò, tích hợp ba chức năng trong một thiết bị. Dù cách gọi có thể gây nhầm lẫn, điều quan trọng là hiểu rõ chức năng bảo vệ chống giật của thiết bị mà bạn đang sử dụng.

CB Chuyên Dụng và Công Suất Lớn: MPCB, ACB và VCB

Ngoài các loại CB thông dụng cho dân dụng và công nghiệp vừa và nhỏ, còn có những loại CB chuyên biệt và có công suất cực lớn, đóng vai trò quan trọng trong các hệ thống điện phức tạp và đòi hỏi cao về hiệu suất. Đây là những “gã khổng lồ” thực sự trong thế giới bảo vệ điện.

MPCB (Motor Protection Circuit Breakers) – CB Bảo Vệ Động Cơ

Đúng như tên gọi, MPCB là loại CB được thiết kế đặc biệt để bảo vệ động cơ điện. Động cơ điện có đặc điểm khởi động với dòng điện lớn và dễ bị hỏng do quá tải nhiệt hoặc mất pha. MPCB được trang bị các cơ cấu bảo vệ chuyên biệt như bảo vệ quá tải nhiệt (thermal overload) và bảo vệ ngắn mạch từ tính (magnetic short circuit), đảm bảo động cơ hoạt động ổn định và bền bỉ.

MPCB cho phép dòng khởi động của động cơ đi qua mà không ngắt mạch, nhưng sẽ cắt điện ngay lập tức nếu dòng điện duy trì ở mức quá tải hoặc xảy ra sự cố ngắn mạch gây nguy hiểm cho động cơ. Việc sử dụng MPCB giúp kéo dài tuổi thọ của động cơ, giảm thiểu chi phí sửa chữa và thời gian ngừng hoạt động trong sản xuất công nghiệp.

ACB (Air Circuit Breaker) – Máy Cắt Không Khí

ACB là một loại máy cắt công suất lớn, sử dụng không khí làm môi trường để dập hồ quang khi ngắt mạch. Đây là thiết bị không thể thiếu trong các tủ hạ thế tổng, tủ phân phối chính của các nhà máy, tòa nhà lớn, hay trong các hệ thống máy phát điện. ACB có khả năng chịu được dòng điện rất lớn (lên tới vài nghìn Ampe) và dòng cắt ngắn mạch cực cao, là “lá chắn” cuối cùng bảo vệ toàn bộ hệ thống điện hạ áp.

Với khả năng dập hồ quang hiệu quả trong không khí, ACB được ưa chuộng bởi độ bền cao, dễ bảo trì và khả năng hoạt động ổn định trong các môi trường công nghiệp nặng. Việc lựa chọn loại dây điện kéo từ trụ vào nhà cũng cần phải tính đến khả năng chịu tải của các ACB chính trong hệ thống.

VCB (Vacuum Circuit Breakers) – Máy Cắt Chân Không

VCB là loại máy cắt sử dụng môi trường chân không để dập hồ quang. Đặc điểm này giúp VCB có kích thước nhỏ gọn hơn đáng kể so với ACB và đặc biệt hiệu quả trong việc dập hồ quang ở điện áp cao. VCB thường được sử dụng trong các tủ trung thế (điện áp từ 6.6kV trở lên), như trong hệ thống tủ trung thế RMU, trạm biến áp, hoặc các hệ thống phân phối điện lưới.

Khả năng dập hồ quang nhanh chóng và hiệu quả trong môi trường chân không mang lại độ an toàn và độ tin cậy cao cho VCB, khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng điện áp trung bình và cao, nơi yêu cầu sự ổn định và an toàn tuyệt đối.

Lựa Chọn Các Loại CB Phù Hợp: Yếu Tố Cốt Lõi

Việc lựa chọn đúng các loại CB không chỉ là một quyết định kỹ thuật đơn thuần, mà còn là yếu tố sống còn đảm bảo an toàn cho con người và tài sản. Với vô vàn chủng loại và thương hiệu trên thị trường, làm thế nào để bạn chọn được “người gác cổng” phù hợp nhất cho hệ thống điện của mình?

Đầu tiên, bạn cần xác định rõ mục đích sử dụng và đặc điểm của tải. Đối với hệ thống điện dân dụng thông thường, MCB và RCBO là những lựa chọn ưu tiên hàng đầu, cung cấp bảo vệ cơ bản chống quá tải, ngắn mạch và quan trọng nhất là chống giật. Nếu chỉ cần chống giật cho một số thiết bị cụ thể, RCCB sẽ là một phương án bổ sung hiệu quả.

Thứ hai, dòng điện định mức và dòng cắt ngắn mạch là hai thông số kỹ thuật không thể bỏ qua. Dòng định mức của CB phải phù hợp hoặc lớn hơn một chút so với dòng điện tối đa mà mạch điện dự kiến sẽ tải. Dòng cắt ngắn mạch (kA) phải cao hơn dòng ngắn mạch dự kiến lớn nhất có thể xảy ra tại điểm lắp đặt CB. Việc chọn sai thông số này có thể khiến CB không hoạt động hiệu quả khi có sự cố, hoặc thậm chí gây nguy hiểm. Ví dụ, việc lắp đặt cp chống giật phải tương xứng với tổng tải của mạch điện mà nó bảo vệ.

Thứ ba, cần xem xét số cực (pole) của CB. CB có thể có 1 cực, 2 cực, 3 cực hoặc 4 cực, tùy thuộc vào việc mạch điện là 1 pha hay 3 pha, có dây trung tính hay không. Ví dụ, một mạch điện 1 pha thường dùng CB 1 hoặc 2 cực, trong khi mạch 3 pha yêu cầu CB 3 hoặc 4 cực.

Cuối cùng, đừng quên yếu tố thương hiệu và chất lượng sản phẩm. Thị trường có rất nhiều hãng sản xuất CB, nhưng không phải tất cả đều đạt tiêu chuẩn an toàn và độ bền cao. Ưu tiên các thương hiệu uy tín, có nguồn gốc rõ ràng để đảm bảo thiết bị hoạt động chính xác và đáng tin cậy trong thời gian dài. Ngoài ra, việc tham khảo ý kiến của các chuyên gia điện hoặc nhà cung cấp đáng tin cậy như Linhkien283 là một bước đi thông minh để có được lời khuyên chính xác và phù hợp nhất với hệ thống điện của bạn.

Những Thương Hiệu CB Uy Tín Trên Thị Trường

Trên thị trường hiện nay, có rất nhiều thương hiệu sản xuất các loại CB, mang đến sự đa dạng về mẫu mã, chủng loại và tính năng. Việc lựa chọn một thương hiệu uy tín không chỉ đảm bảo chất lượng sản phẩm mà còn là lời cam kết về độ an toàn và tuổi thọ cho hệ thống điện của bạn.

Các hãng sản xuất CB nổi tiếng thế giới đã khẳng định được vị thế của mình qua nhiều năm kinh nghiệm và công nghệ tiên tiến. Tiêu biểu có thể kể đến:

• Schneider Electric: Thương hiệu hàng đầu từ Pháp, nổi tiếng với các giải pháp quản lý năng lượng và tự động hóa. CB của Schneider được đánh giá cao về độ bền, hiệu suất và tính năng thông minh.
• ABB: Tập đoàn đa quốc gia đến từ Thụy Sĩ và Thụy Điển, chuyên về các công nghệ điện và tự động hóa. CB của ABB được tin dùng trong nhiều dự án công nghiệp lớn nhờ độ tin cậy vượt trội.
• Panasonic: Thương hiệu Nhật Bản quen thuộc, không chỉ sản xuất thiết bị gia dụng mà còn có các sản phẩm điện công nghiệp chất lượng cao, bao gồm cả CB dân dụng và công nghiệp.
• Mitsubishi Electric: Một tên tuổi lớn khác từ Nhật Bản, cung cấp các loại CB với công nghệ tiên tiến, đảm bảo hoạt động ổn định và an toàn cho nhiều ứng dụng khác nhau.
• LS Electric: Hãng điện hàng đầu của Hàn Quốc, được biết đến với các sản phẩm điện chất lượng tốt, giá thành cạnh tranh, phù hợp với nhiều phân khúc thị trường.
• Legrand: Thương hiệu Pháp chuyên về các sản phẩm và hệ thống lắp đặt điện, cung cấp các loại CB với thiết kế tinh tế và hiệu suất đáng tin cậy.

Những thương hiệu này liên tục nghiên cứu và phát triển để đưa ra các loại CB mới, đáp ứng ngày càng tốt hơn nhu cầu bảo vệ hệ thống điện trong mọi môi trường. Khi lựa chọn, bạn nên tìm mua sản phẩm từ các nhà phân phối chính hãng để tránh hàng giả, hàng kém chất lượng, đảm bảo an toàn tuyệt đối cho công trình của mình.

Các thương hiệu lớn như Schneider, ABB, Mitsubishi luôn đi đầu trong công nghệ sản xuất CB.

Kết Luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc hơn về các loại CB (aptomat) cũng như vai trò thiết yếu của chúng trong việc bảo vệ hệ thống điện. Từ MCB nhỏ gọn cho gia đình, MCCB mạnh mẽ cho công nghiệp, đến RCCB, RCBO chuyên trách chống giật hay các “gã khổng lồ” ACB, VCB cho những hệ thống phức tạp—mỗi loại CB đều mang một sứ mệnh riêng, góp phần tạo nên một môi trường điện an toàn và ổn định.

Việc hiểu rõ chức năng, đặc điểm của từng loại CB sẽ giúp bạn đưa ra những quyết định sáng suốt khi lựa chọn thiết bị cho công trình của mình, từ đó nâng cao hiệu quả bảo vệ và tránh được những rủi ro không đáng có. Tại Linhkien283, chúng tôi luôn cam kết mang đến những thông tin chính xác và hữu ích nhất, đồng thời cung cấp đa dạng các loại linh kiện điện, máy in 3D và linh kiện cơ khí chất lượng cao, giúp khách hàng xây dựng những hệ thống an toàn và hiệu quả. Đừng ngần ngại tìm hiểu kỹ lưỡng và chọn lựa sản phẩm phù hợp, bởi lẽ, an toàn điện luôn là ưu tiên hàng đầu mà chúng ta không thể đánh đổi.
