Bu Lông Lục Giác Chìm: Hướng Dẫn Chi Tiết về Các Loại và Tiêu Chuẩn Kích Thước

Bu lông lục giác chìm là loại chi tiết cơ khí phổ biến, được sử dụng rộng rãi trong lắp ráp máy móc, thiết bị công nghiệp, và nhiều ứng dụng kỹ thuật khác, bao gồm cả trong lĩnh vực máy in 3D và linh kiện cơ khí. Đặc điểm nổi bật của loại bu lông này là đầu trụ có lỗ lục giác chìm, cho phép sử dụng khóa lục giác (lục lăng) để siết hoặc tháo. Bu lông lục giác chìm có nhiều biến thể về hình dáng đầu và vật liệu chế tạo, phục vụ cho các yêu cầu kỹ thuật và môi trường làm việc khác nhau. Các loại phổ biến nhất bao gồm bu lông lục giác chìm đầu trụ, bu lông lục giác chìm đầu cầu, và bu lông lục giác chìm đầu bằng. Về vật liệu, chúng thường được sản xuất từ thép cường độ cao hoặc thép không gỉ (Inox). Đối với bu lông thép, các cấp bền thông dụng là 8.8, 10.9 hoặc 12.9, thể hiện khả năng chịu lực kéo và cắt của bu lông.

Để giúp bạn dễ dàng lựa chọn và sử dụng, dưới đây là tổng hợp các kích thước tiêu chuẩn cho từng loại bu lông lục giác chìm phổ biến.

Bu Lông Lục Giác Chìm Đầu Trụ DIN 912

Bu lông lục giác chìm đầu trụ, tuân theo tiêu chuẩn DIN 912, là loại có phần đầu hình trụ và lỗ lục giác chìm ở trung tâm. Đây là loại bu lông lục giác chìm được sử dụng phổ biến nhất nhờ khả năng chịu lực tốt và ứng dụng đa dạng trong nhiều ngành công nghiệp, từ chế tạo máy, sản xuất ô tô, đến lắp ráp nội thất.

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5
b*	18	20	22	24	28	32	36	40	44	48	52	56	60	66	72
dk	5,5	7	8,5	10	13	16	18	21	24	28	30	33	36	40	45
k	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
s	2,5	3	4	5	6	8	10	12	14	14	17	17	19	19	22

Bu Lông Lục Giác Chìm Đầu Trụ Thép Đen

Bu lông lục giác chìm đầu trụ làm từ thép thường có bề mặt nhuộm đen, là lựa chọn hàng đầu cho các ứng dụng yêu cầu cường độ chịu lực rất cao. Loại phổ biến nhất thường có cấp bền 12.9.

Bu Lông Lục Giác Chìm Đầu Trụ Inox

Đối với các môi trường có nguy cơ ăn mòn hoặc cần tính thẩm mỹ, bu lông lục giác chìm đầu trụ sản xuất từ vật liệu Inox là giải pháp tối ưu. Tại Việt Nam, các mác Inox thông dụng để sản xuất loại bu lông này bao gồm Inox 201, Inox 304 và Inox 316. Mỗi loại Inox có đặc tính và khả năng chống ăn mòn khác nhau, phù hợp với từng điều kiện sử dụng cụ thể.

Hình ảnh thực tế bu lông lục giác chìm đầu trụ vật liệu Inox 201, 304, 316

Inox 201 có giá thành cạnh tranh, phù hợp với môi trường khô ráo, ít ăn mòn. Inox 304 là loại phổ biến nhất, chống gỉ sét tốt trong nhiều môi trường thông thường. Inox 316 có khả năng chống ăn mòn vượt trội, đặc biệt trong môi trường hóa chất hoặc nước biển.

Bu Lông Lục Giác Chìm Đầu Cầu DIN 7380

Bu lông lục giác chìm đầu cầu, theo tiêu chuẩn DIN 7380, có phần đầu hình bán cầu hoặc đầu mo, mang lại bề mặt nhẵn sau khi lắp đặt, giảm thiểu nguy cơ vướng hoặc gây trầy xước. Chúng thường được dùng trong các thiết bị cần bề mặt ngoài thẩm mỹ và an toàn.

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	–	2	–	–	–	–	–	–
dk	5,7	7,6	9,5	10,5	14	17,5	21	–	28	–	–	–	–	–	–
k	1,65	2,2	2,75	3,3	4,4	5,5	6,6	–	8,8	–	–	–	–	–	–
s	2	2,5	3	4	5	6	8	–	10	–	–	–	–	–	–

Bu Lông Lục Giác Chìm Đầu Cầu Thép Đen

Tương tự bu lông đầu trụ thép đen, loại đầu cầu thép đen cũng được sản xuất với cấp độ bền cao, phổ biến là 10.9, đảm bảo liên kết chắc chắn trong các kết cấu máy móc chịu tải trọng.

Bu Lông Lục Giác Chìm Đầu Cầu Inox 201, 304, 316

Bu lông lục giác chìm đầu cầu làm từ Inox 201, 304, 316 kết hợp ưu điểm về thẩm mỹ của đầu cầu với khả năng chống ăn mòn của thép không gỉ, thích hợp cho các ứng dụng ngoài trời hoặc trong môi trường ẩm ướt, nơi bu lông vừa cần đẹp mắt vừa bền bỉ.

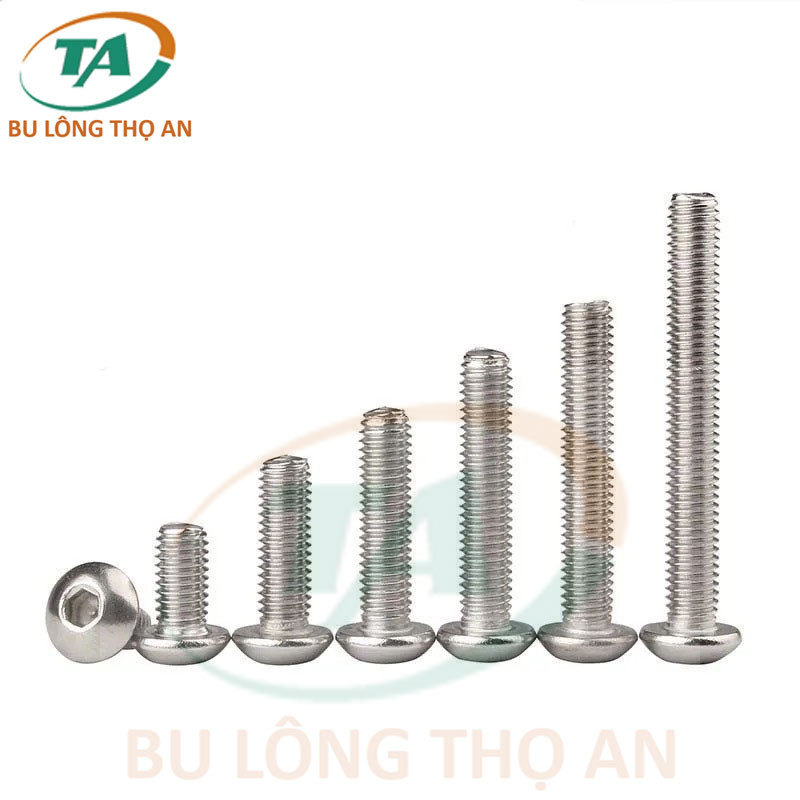

Các loại bu lông lục giác chìm đầu cầu Inox 201 theo tiêu chuẩn DIN 7380

Bu Lông Lục Giác Chìm Đầu Bằng DIN 7991

Bu lông lục giác chìm đầu bằng, theo tiêu chuẩn DIN 7991, có phần đầu hình nón cụt với góc nghiêng 90 độ, được thiết kế để lắp chìm vào bề mặt vật liệu, tạo ra mặt phẳng hoàn toàn (flush surface). Loại này lý tưởng cho các ứng dụng cần bề mặt nhẵn mịn, không có chi tiết nhô ra ngoài.

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	–	2	–	2,5	–	–	–	–
dk	6	8	10	12	16	20	24	–	30	–	36	–	–	–	–
k	1,7	2,3	2,8	3,3	4,4	5,5	6,5	–	7,5	–	8,5	–	–	–	–
Î±	90⁰	90⁰	90⁰	90⁰	90⁰	90⁰	90⁰	–	90⁰	–	90⁰	–	–	–	–
s	2	2,5	3	4	5	6	8	–	10	–	12	–	–	–	–

Bu Lông Lục Giác Chìm Đầu Bằng Thép Đen

Bu lông lục giác chìm đầu bằng thép đen thường được sản xuất với cấp bền cao 8.8 hoặc phổ biến nhất là 10.9, do chúng thường chịu lực trực tiếp khi được siết chặt vào các chi tiết máy.

Bu Lông Lục Giác Chìm Đầu Bằng Inox 201, 304, 316

Bu lông lục giác chìm đầu bằng Inox 201, 304, 316 mang lại giải pháp liên kết chìm bền bỉ, chống ăn mòn cho các ứng dụng trong môi trường khắc nghiệt hoặc cần đảm bảo vệ sinh, như trong ngành thực phẩm, y tế hoặc các thiết bị ngoại thất.

Bộ bu lông lục giác chìm đầu bằng Inox 201 theo tiêu chuẩn DIN 7991

Hiểu rõ về các loại bu lông lục giác chìm, tiêu chuẩn kích thước và vật liệu giúp bạn đưa ra lựa chọn chính xác cho từng ứng dụng cụ thể, đảm bảo độ bền và an toàn cho công trình hoặc thiết bị của mình. Việc lựa chọn đúng loại bu lông phù hợp với yêu cầu kỹ thuật và môi trường làm việc là yếu tố quan trọng để tối ưu hiệu suất và kéo dài tuổi thọ của sản phẩm.
