Bộ Khởi Động Mềm & Biến Tần: Khác Biệt Và Ứng Dụng Trong Hệ Thống Điện

Trong ngành công nghiệp hiện đại, việc tối ưu hóa hiệu suất và bảo vệ thiết bị điện là yếu tố then chốt để đảm bảo hoạt động liên tục và tiết kiệm chi phí. Bộ khởi động mềm và biến tần là hai giải pháp công nghệ nổi bật giúp kiểm soát và bảo vệ động cơ điện hiệu quả. Cả hai đều có vai trò quan trọng trong việc giảm dòng điện khởi động đột ngột, hạn chế mô-men xoắn quá mức, từ đó bảo vệ thiết bị cơ khí và ngăn ngừa tình trạng sụt áp trong hệ thống điện. Đồng thời, những thiết bị này còn góp phần giảm lãng phí điện năng trong quá trình vận hành động cơ, kéo dài tuổi thọ cho toàn bộ hệ thống. Tuy nhiên, tùy thuộc vào nhu cầu và đặc điểm cụ thể của từng ứng dụng, việc lựa chọn giữa bộ khởi động mềm hay biến tần cần được cân nhắc kỹ lưỡng. Bài viết này sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động, và điểm khác biệt của hai thiết bị, giúp bạn đưa ra quyết định phù hợp nhất.

Bộ Khởi Động Mềm Là Gì?

Bộ khởi động mềm (Soft Starter) là một thiết bị điện tử được thiết kế để kiểm soát quá trình khởi động và dừng của động cơ điện xoay chiều một cách nhẹ nhàng, từ đó giảm thiểu các xung điện áp và dòng điện đột ngột. Thiết bị này đóng vai trò quan trọng trong việc bảo vệ động cơ và hệ thống truyền động khỏi những tác động cơ học và điện học bất lợi.

Định nghĩa và Cấu tạo

Bộ khởi động mềm hoạt động bằng cách điều khiển điện áp stator của động cơ thông qua các công tắc bán dẫn như SCR (Silicon Controlled Rectifier) hoặc thyristor. Khi động cơ bắt đầu khởi động, bộ khởi động mềm sẽ dần dần tăng điện áp cung cấp trong một khoảng thời gian nhất định (thường từ 2 đến 5 giây). Quá trình này giúp động cơ tăng tốc một cách mượt mà, giảm thiểu mô-men xoắn đột ngột và dòng khởi động lớn.

Các thành phần chính của một bộ khởi động mềm bao gồm:

• Thyristor: Các linh kiện bán dẫn có khả năng điều khiển dòng điện xoay chiều và một chiều, đóng vai trò chính trong việc kiểm soát điện áp.
• Rectifier (Bộ chỉnh lưu): Chuyển đổi dòng xoay chiều thành dòng một chiều, thường dùng trong các mạch điều khiển.
• Mạch điều khiển: Sử dụng vi xử lý (CPU) để điều chỉnh góc kích của các thyristor, qua đó kiểm soát điện áp đầu ra.

Nguyên lý hoạt động của Bộ khởi động mềm

Nguyên lý vận hành của bộ khởi động mềm có thể tóm tắt qua các giai đoạn sau:

• Trạng thái ngắt điện: Ban đầu, các thyristor ở trạng thái khóa, ngăn không cho dòng điện chạy qua động cơ.
• Giai đoạn khởi động: Khi nhận lệnh khởi động, mạch điều khiển sẽ từ từ mở góc kích của các thyristor. Điều này cho phép điện áp được cấp vào động cơ tăng dần, giúp động cơ bắt đầu quay và tăng tốc từ từ. Sự tăng điện áp được điều khiển theo một đường cong định trước, đảm bảo quá trình gia tốc diễn ra nhẹ nhàng.
• Khi thyristor mở hoàn toàn: Điện áp cấp cho động cơ đạt đến giá trị định mức. Lúc này, động cơ đã đạt tốc độ tối đa theo yêu cầu.
• Hoạt động ổn định: Khi động cơ đạt tốc độ định mức, contactor bypass (công tắc rẽ nhánh) bên trong bộ khởi động mềm sẽ tự động đóng lại. Hệ thống chuyển sang cấp điện trực tiếp từ lưới điện, bỏ qua các thyristor. Điều này giúp giảm tổn hao nhiệt trên các linh kiện bán dẫn và tăng hiệu suất hoạt động.

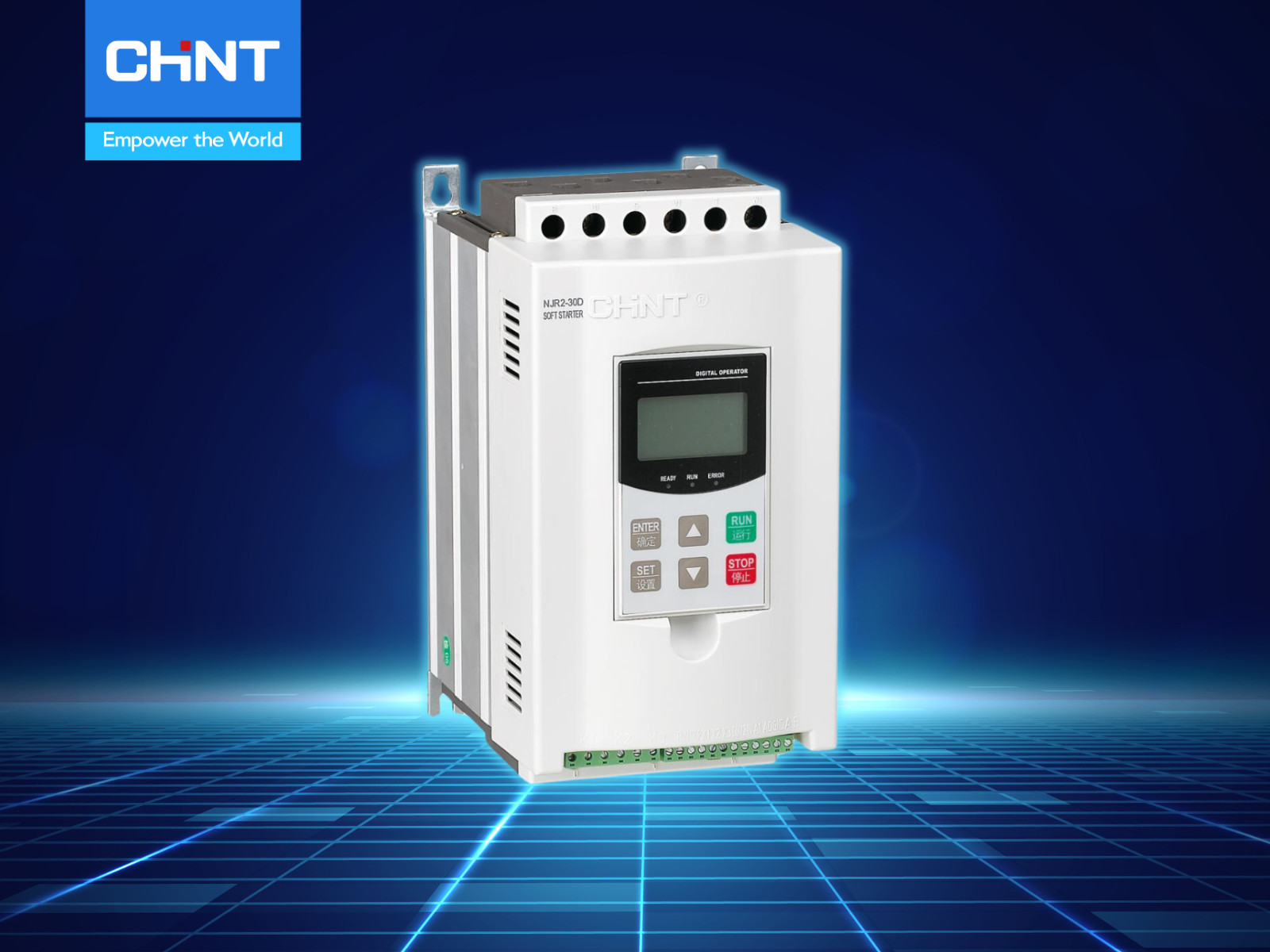

Bộ khởi động mềm CHINT NJR2-D điều khiển CPU kép tiên tiến

Để có thể vận hành hiệu quả các hệ thống công nghiệp, việc theo dõi và điều khiển các thông số điện là vô cùng quan trọng, giống như việc sử dụng đồng hồ đo điện để kiểm soát các giá trị dòng, áp, tần số. Trong lĩnh vực này, nhiều thương hiệu lớn đã cho ra đời các dòng sản phẩm khởi động mềm chất lượng cao.

Ứng dụng tiêu biểu: Khởi động mềm 3 pha NJR2-D của CHINT

Bộ khởi động mềm NJR2-D của CHINT là một ví dụ điển hình cho công nghệ tiên tiến trong lĩnh vực này. Với công nghệ điều khiển CPU kép, thiết bị này không chỉ nâng cao hiệu quả mà còn đảm bảo tính an toàn tối đa khi khởi động và điều khiển động cơ. NJR2-D được ứng dụng rộng rãi trong các nhà máy công nghiệp, máy bơm công nghiệp, hệ thống HVAC, sản xuất thực phẩm và các giải pháp năng lượng. Các thông số kỹ thuật nổi bật bao gồm:

• Điện áp hoạt động: 380-480V AC (3 pha).
• Dòng điện định mức: Tùy chọn từ 6A đến 500A.
• Công suất động cơ tối đa: Điều chỉnh linh hoạt theo dòng điện định mức.
• Thời gian khởi động: Có thể điều chỉnh từ 0 đến 30 giây.
• Tiêu chuẩn đạt được: GB 14048.6 IEC 60947-4-2, đảm bảo chất lượng và an toàn.

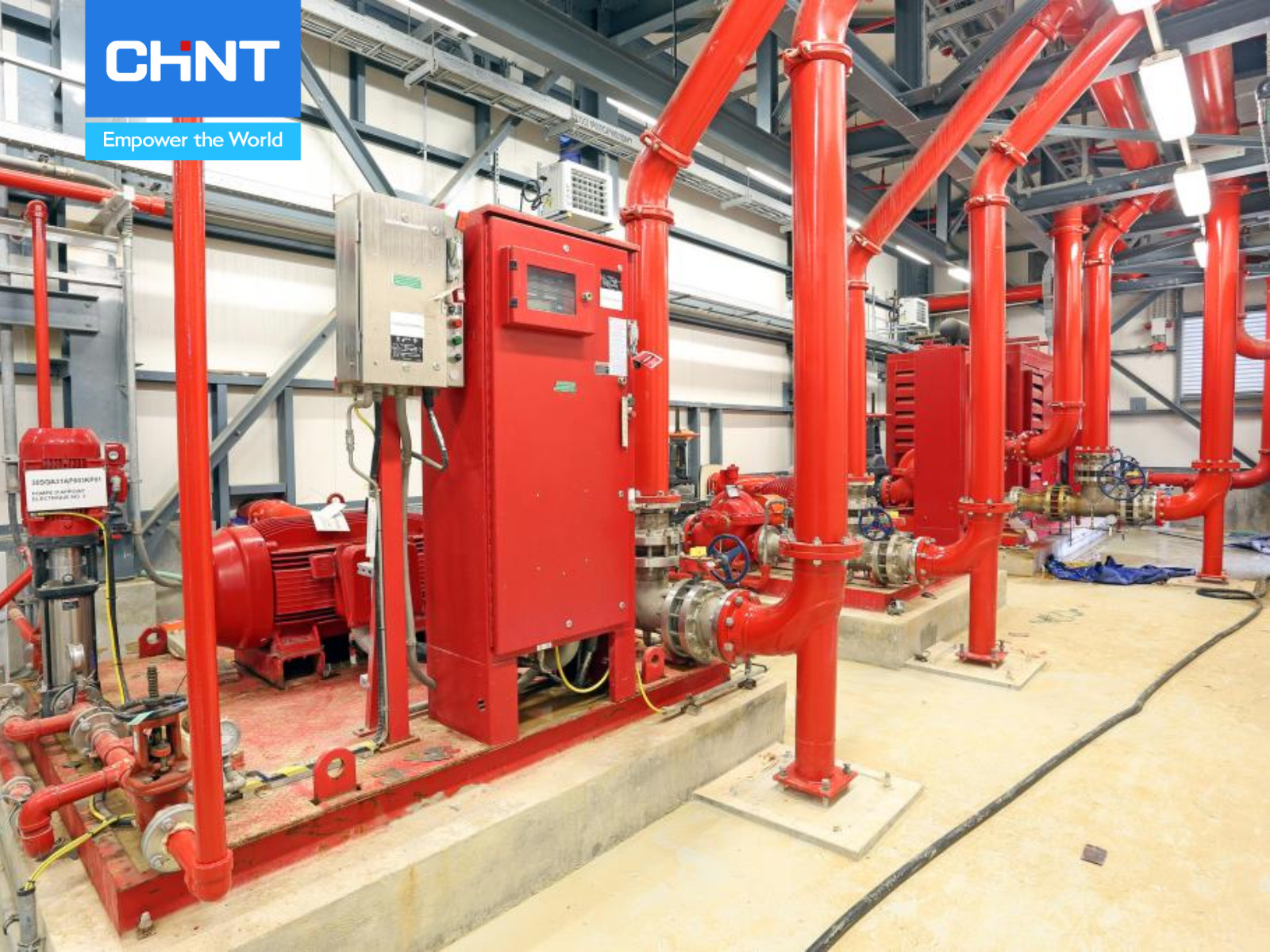

Ứng dụng khởi động mềm CHINT trong hệ thống bơm chữa cháy

Việc sử dụng bộ khởi động mềm trong các hệ thống bơm chữa cháy, băng tải hay máy đùn không chỉ giúp tiết kiệm năng lượng mà còn giảm thiểu đáng kể chi phí bảo trì do giảm hao mòn cơ học. Trong một số ứng dụng đặc thù, việc kiểm soát chính xác tốc độ và mô-men xoắn ngay từ giai đoạn khởi động là cực kỳ quan trọng, và đôi khi các thiết bị như công tắc hành trình cũng được tích hợp để đảm bảo an toàn và tự động hóa.

Biến Tần Là Gì?

Biến tần (Variable Frequency Drive – VFD) là một thiết bị điện tử công suất dùng để điều khiển tốc độ và mô-men xoắn của động cơ xoay chiều (AC) bằng cách thay đổi tần số và điện áp của nguồn cấp. Khác với bộ khởi động mềm chỉ tập trung vào giai đoạn khởi động, biến tần cho phép điều khiển linh hoạt trong suốt quá trình vận hành của động cơ.

Định nghĩa và Cấu tạo

Nguyên tắc cơ bản của biến tần là chuyển đổi nguồn điện xoay chiều một hoặc ba pha thành nguồn điện một chiều, sau đó biến đổi ngược lại thành dòng điện xoay chiều ba pha với tần số và điện áp có thể điều chỉnh được. Điều này cho phép kiểm soát chính xác tốc độ quay của động cơ.

Biến tần được cấu tạo từ ba phần chính:

• Bộ chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
• Bộ lọc (Filter): Làm phẳng dòng điện một chiều, loại bỏ các dao động và nhiễu, tạo ra nguồn DC ổn định.
• Bộ biến đổi (Inverter): Chuyển đổi dòng điện một chiều (DC) trở lại thành dòng điện xoay chiều (AC) ba pha với tần số và điện áp mong muốn, thông qua các linh kiện như IGBT (Insulated Gate Bipolar Transistor).

Nguyên lý hoạt động của biến tần

Quá trình hoạt động của biến tần diễn ra theo các bước sau:

• Chỉnh lưu nguồn điện xoay chiều: Nguồn điện AC (1 hoặc 3 pha) được cấp vào bộ chỉnh lưu, nơi cầu diode biến đổi nó thành điện một chiều.
• Lọc điện áp DC: Điện áp DC sau khi chỉnh lưu được đưa qua hệ thống tụ điện để lọc, tạo ra một nguồn DC bằng phẳng và ổn định. Quá trình này giúp biến tần cải thiện hệ số công suất, thường đạt ít nhất 0.96.
• Nghịch lưu điện áp DC thành AC: Điện áp DC bằng phẳng sau đó được chuyển đổi thành điện áp xoay chiều 3 pha đối xứng bởi bộ biến đổi (Inverter). Các IGBT được điều khiển đóng cắt liên tục để tạo ra sóng điện áp AC.
• Điều chỉnh độ rộng xung (PWM): Biến tần sử dụng phương pháp điều chế độ rộng xung (PWM) để kiểm soát biên độ và tần số của điện áp AC 3 pha đầu ra. PWM điều chỉnh thời gian bật/tắt của các IGBT, từ đó tạo ra điện áp và tần số phù hợp với yêu cầu điều khiển động cơ.
• Điều khiển tốc độ động cơ: Bằng cách thay đổi tần số và điện áp đầu ra, hệ thống điều khiển của biến tần có thể điều chỉnh chính xác tốc độ và mô-men xoắn của động cơ theo yêu cầu vận hành.

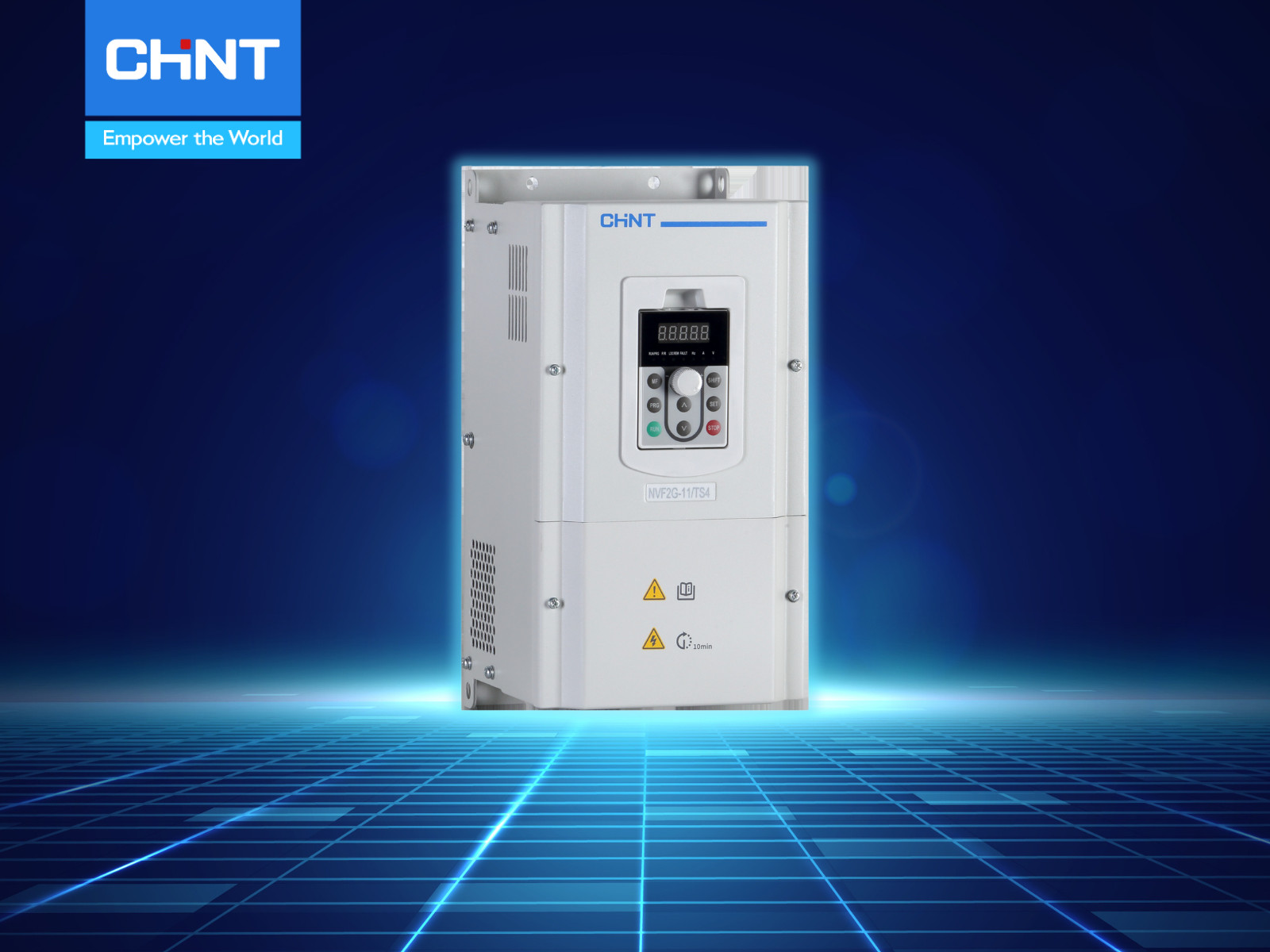

Biến tần CHINT với khả năng chịu quá tải và mô-men xoắn khởi động cao

Ứng dụng tiêu biểu: Biến tần 3 pha NVF2G của CHINT

Biến tần NVF2G của CHINT là một lựa chọn phổ biến, quen thuộc trong nhiều ứng dụng công nghiệp, đặc biệt là những nơi yêu cầu hiệu suất cao và tiết kiệm năng lượng. Với dải công suất rộng từ 0.75KW đến 315KW, NVF2G đáp ứng nhu cầu của nhiều lĩnh vực như sản xuất giấy, dệt, cấp nước, thực phẩm, xi măng, hóa chất, in ấn, nhuộm, luyện kim, mỏ và máy móc ngành nhựa.

Các đặc điểm kỹ thuật nổi trội của NVF2G CHINT:

• Điện áp hoạt động: 380-480V AC (3 pha).
• Dòng điện định mức: Tùy chọn từ 0.75 kW đến 315 kW hoặc cao hơn, tùy theo model.
• Phạm vi điều chỉnh tốc độ: Thường từ 0 đến 100 Hz, cho phép kiểm soát linh hoạt.
• Độ chính xác và linh hoạt: Điều chỉnh tốc độ động cơ một cách chính xác theo yêu cầu sản xuất.
• Chế độ điều khiển: Có thể điều khiển theo chế độ V/F (điện áp/tần số) hoặc điều khiển vector, phù hợp với các ứng dụng khác nhau.

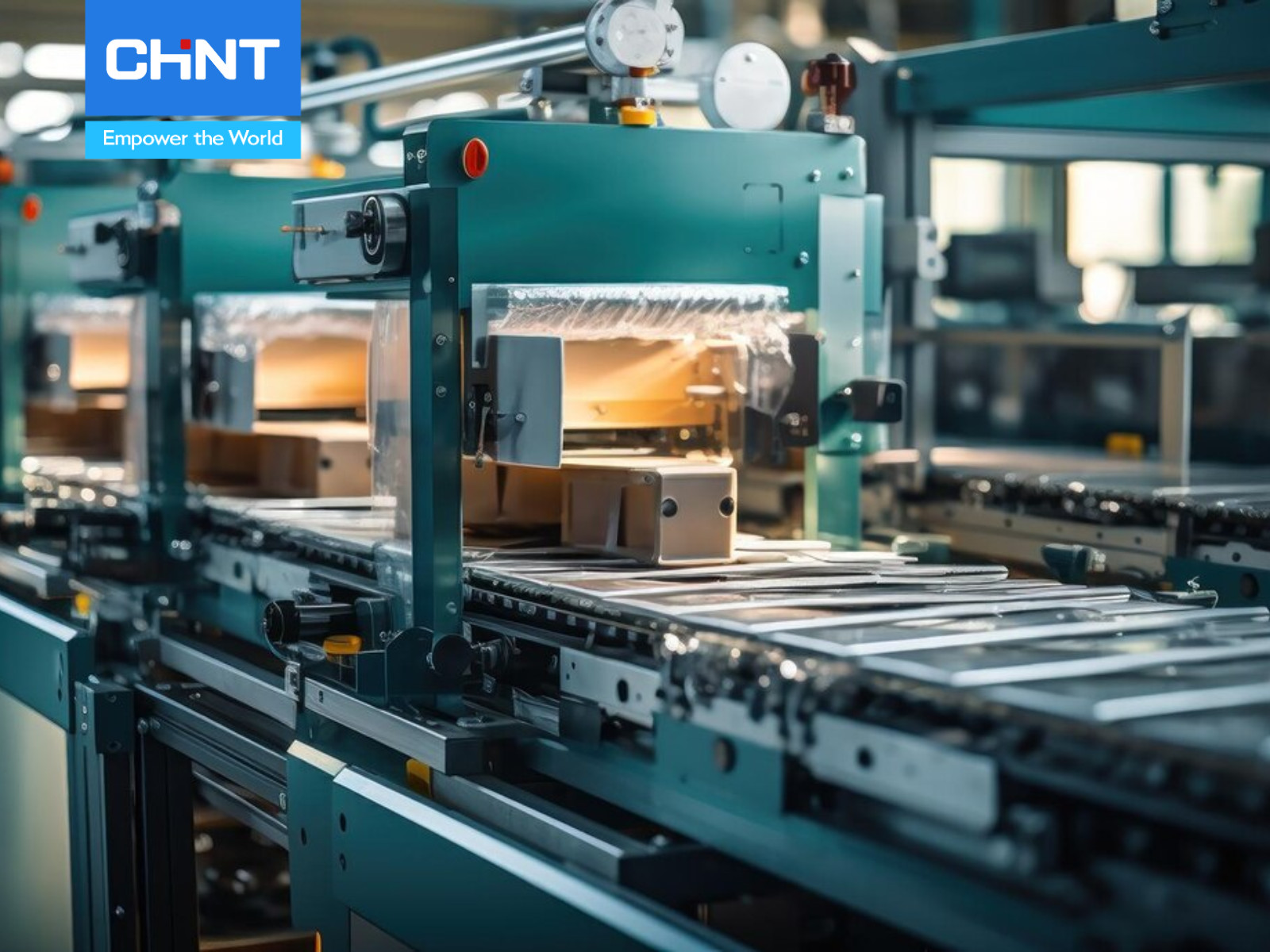

Biến tần NVF2G điều chỉnh tốc độ động cơ chính xác trong sản xuất

Đối với các hệ thống yêu cầu sự kiểm soát tốc độ liên tục và chính xác, biến tần là giải pháp không thể thiếu. Nó không chỉ tối ưu hóa quy trình sản xuất mà còn giúp giảm tiêu thụ điện năng đáng kể. Để đảm bảo hệ thống điện hoạt động ổn định và an toàn, các thiết bị bảo vệ như khởi động từ cũng thường được sử dụng kết hợp.

So Sánh Giữa Bộ Khởi Động Mềm Và Biến Tần

Mặc dù cả bộ khởi động mềm và biến tần đều có chức năng khởi động động cơ điện và bảo vệ hệ thống, chúng phục vụ các mục đích khác nhau và có những đặc điểm riêng biệt. Dưới đây là bảng so sánh chi tiết:

Kết Luận

Tóm lại, bộ khởi động mềm và biến tần đều là những thiết bị quan trọng trong việc quản lý và bảo vệ động cơ điện, nhưng chúng phục vụ các mục đích khác nhau. Bộ khởi động mềm lý tưởng cho các ứng dụng cần khởi động êm ái, giảm chấn động cơ học và hạn chế dòng khởi động mà không yêu cầu điều khiển tốc độ sau đó. Ngược lại, biến tần là lựa chọn vượt trội khi cần điều khiển tốc độ động cơ một cách linh hoạt và chính xác trong suốt quá trình vận hành, giúp tối ưu hóa hiệu suất, tiết kiệm năng lượng và phù hợp với nhiều yêu cầu sản xuất phức tạp.

Để lựa chọn thiết bị phù hợp, bạn cần xem xét kỹ lưỡng nhu cầu cụ thể của hệ thống, loại tải, yêu cầu về điều khiển tốc độ và ngân sách đầu tư. Việc hiểu rõ sự khác biệt và ưu điểm của từng loại sẽ giúp bạn đưa ra quyết định sáng suốt, đảm bảo hoạt động hiệu quả và bền vững cho hệ thống điện của mình. Cho dù bạn đang tìm kiếm giải pháp khởi động hiệu quả hay cần kiểm soát tốc độ động cơ linh hoạt, việc tham khảo ý kiến chuyên gia và các sản phẩm chất lượng là rất quan trọng để có được giải pháp tổng thể cho doanh nghiệp của mình. Linhkien283 cung cấp đa dạng các linh kiện và thiết bị điện công nghiệp, sẵn sàng hỗ trợ bạn tìm kiếm giải pháp tối ưu nhất.
