Bộ Điều Khiển PLC: Trái Tim Của Tự Động Hóa Công Nghiệp Hiện Đại

Trong bối cảnh công nghiệp ngày càng phát triển, tự động hóa đã trở thành yếu tố then chốt giúp tối ưu hóa quy trình sản xuất, nâng cao hiệu suất và giảm thiểu chi phí. Một trong những công nghệ cốt lõi đứng sau sự thay đổi này chính là bộ điều khiển PLC (Programmable Logic Controller). Thiết bị thông minh này đóng vai trò như bộ não, cho phép các hệ thống máy móc hoạt động một cách tự động, linh hoạt và chính xác, từ đó mở ra kỷ nguyên mới cho các nhà máy hiện đại. Nếu bạn đang tìm hiểu về giải pháp tự động hóa hoặc muốn nâng cấp hệ thống hiện tại, việc hiểu rõ về PLC là điều không thể bỏ qua.

Bộ Điều Khiển PLC Là Gì? Khái Niệm Cơ Bản

PLC, viết tắt của Programmable Logic Controller, là một thiết bị điều khiển chuyên dụng có khả năng lập trình để thực hiện các thuật toán điều khiển logic. Về cơ bản, một bộ điều khiển PLC sẽ tiếp nhận tín hiệu từ các sự kiện bên ngoài thông qua ngõ vào (input) và xử lý chúng dựa trên chương trình đã được lập trình sẵn. Sau đó, nó sẽ thực hiện các hành động điều khiển tương ứng thông qua ngõ ra (output). Thiết bị này hoạt động theo cơ chế quét liên tục các trạng thái của đầu vào và đầu ra. Khi có bất kỳ sự thay đổi nào từ ngõ vào, PLC sẽ căn cứ vào logic trong chương trình để điều chỉnh ngõ ra tương ứng.

Hiện nay, các ngôn ngữ lập trình PLC phổ biến bao gồm Ladder Diagram (biểu đồ hình thang) và Sequential Function Chart (SFC). Tuy nhiên, mỗi hãng sản xuất lại có thể phát triển các ngôn ngữ hoặc phần mềm lập trình riêng biệt. Một số hãng sản xuất PLC nổi tiếng và được tin dùng rộng rãi trên thị trường gồm Siemens, Mitsubishi, Rockwell, INVT, và Delta. Việc nắm vững cách lập trình plc mitsubishi hay các hãng khác là kỹ năng quan trọng đối với kỹ sư tự động hóa.

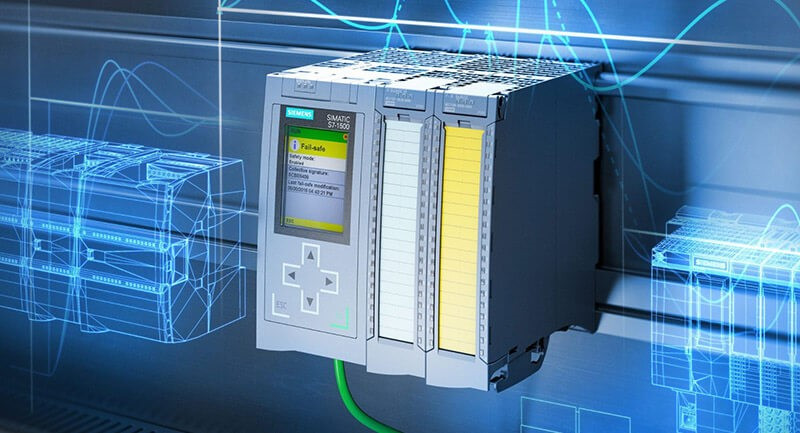

Bộ Điều Khiển PLC là gì và cấu tạo

Cấu Tạo và Phân Loại Bộ Điều Khiển PLC

Hệ thống bộ điều khiển PLC thường được cấu thành từ các bộ phận chính yếu, đảm bảo khả năng vận hành ổn định và hiệu quả:

• Bộ xử lý trung tâm (CPU): Đây là “bộ não” của PLC, chịu trách nhiệm thực hiện các lệnh trong chương trình, xử lý dữ liệu và điều phối hoạt động của toàn bộ hệ thống. Tốc độ xử lý của CPU ảnh hưởng trực tiếp đến khả năng phản hồi và điều khiển của PLC.
• Bộ nhớ chương trình: Bao gồm các loại như RAM (cho chương trình đang chạy), ROM (lưu trữ firmware), và đôi khi có thể mở rộng bằng bộ nhớ ngoài như EPROM để lưu trữ chương trình lâu dài.
• Module Input/Output (I/O): Đây là giao diện giúp PLC kết nối với thế giới bên ngoài. Các module I/O có thể được tích hợp sẵn trên PLC hoặc lắp đặt dưới dạng module mở rộng khi cần tăng số lượng ngõ vào/ra để điều khiển các thiết bị ngoại vi như cảm biến, công tắc, động cơ, van điện từ.

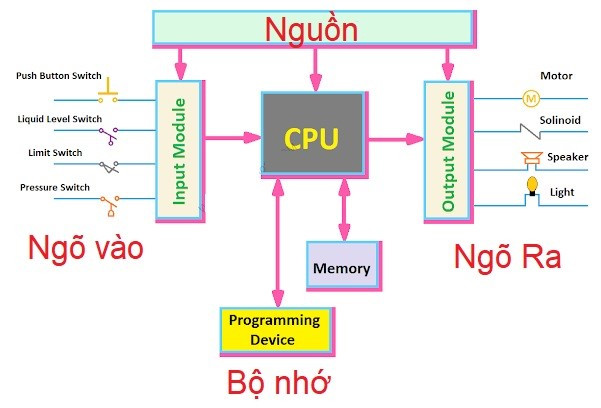

Các thành phần chính của Bộ Điều Khiển PLC

Ngoài ra, bộ điều khiển PLC còn được trang bị nhiều thành phần phụ trợ quan trọng khác:

• Cổng kết nối với máy tính: Thường là các chuẩn giao tiếp như RS232, RS422, RS485, cho phép người dùng nạp chương trình, giám sát hoạt động và gỡ lỗi hệ thống.
• Cổng truyền thông công nghiệp: PLC thường tích hợp cổng truyền thông Modbus RTU. Tùy thuộc vào dòng sản phẩm và nhà sản xuất, PLC có thể hỗ trợ thêm các chuẩn truyền thông tiên tiến khác như Profibus, Profinet, CANopen, hoặc EtherCAT, giúp tạo ra một mạng lưới điều khiển đồng bộ và hiệu quả.

Nguyên Lý Hoạt Động Của PLC

Nguyên lý hoạt động của một bộ điều khiển PLC xoay quanh hoạt động của CPU. CPU điều khiển toàn bộ các chức năng của PLC, với tốc độ xử lý là yếu tố quyết định hiệu quả điều khiển. Chương trình điều khiển do người dùng lập trình sẽ được lưu trữ trong bộ nhớ RAM. Để đảm bảo chương trình không bị mất khi xảy ra sự cố mất điện, các PLC thường được tích hợp một viên pin dự phòng.

CPU thực hiện chu trình quét (scan cycle) liên tục, bao gồm ba bước chính:

1. Đọc trạng thái ngõ vào: CPU kiểm tra và đọc tất cả các tín hiệu từ các module ngõ vào.
2. Thực thi chương trình: Dựa trên trạng thái ngõ vào vừa đọc và chương trình logic đã được lập trình, CPU thực hiện các phép tính và đưa ra quyết định điều khiển.
3. Cập nhật trạng thái ngõ ra: CPU gửi các lệnh điều khiển đến các module ngõ ra, kích hoạt hoặc ngắt kết nối các thiết bị ngoại vi để thực hiện tác vụ mong muốn.

Chu trình này diễn ra với tốc độ rất nhanh, chỉ trong vài mili giây, giúp PLC phản ứng kịp thời với các thay đổi trong môi trường công nghiệp. Các dòng sản phẩm như plc 1214c dc dc dc được thiết kế để tối ưu tốc độ xử lý này, đảm bảo hiệu suất cao.

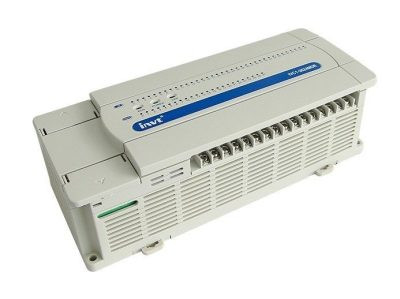

Nguyên lý hoạt động của Bộ Điều Khiển PLC

Ưu Nhược Điểm Của Bộ Điều Khiển PLC Trong Công Nghiệp

Sự phổ biến của bộ điều khiển PLC trong tự động hóa không phải là ngẫu nhiên, mà đến từ những ưu điểm vượt trội mà nó mang lại:

Ưu điểm:

• Độ bền và độ tin cậy cao: PLC được thiết kế đặc biệt để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, có khả năng chống nhiễu tốt, đảm bảo vận hành liên tục.
• Khả năng đáp ứng phức tạp: PLC có thể xử lý các thuật toán điều khiển phức tạp với độ chính xác cao, điều khiển nhiều ngõ vào/ra đồng thời.
• Thiết kế gọn nhẹ, dễ lắp đặt: Với kích thước nhỏ gọn, PLC dễ dàng tích hợp vào tủ điện và hệ thống hiện có.
• Linh hoạt và dễ dàng thay đổi: PLC thay thế hoàn toàn mạch điều khiển relay truyền thống, cho phép thay đổi logic điều khiển dễ dàng chỉ bằng việc chỉnh sửa chương trình trên máy tính, thay vì phải đấu nối lại dây.
• Tích hợp mạng truyền thông: Hỗ trợ các chuẩn mạng công nghiệp, giúp PLC dễ dàng kết nối và trao đổi dữ liệu với các thiết bị khác trong nhà máy, đáp ứng xu hướng Công nghiệp 4.0.

Nhược điểm:

• Chi phí ban đầu: Giá thành sản phẩm thường cao hơn so với việc xây dựng mạch điều khiển relay thông thường. Tuy nhiên, với sự cạnh tranh từ nhiều nhà sản xuất (Đức, Nhật Bản, Mỹ, Trung Quốc), giá PLC đang ngày càng trở nên hợp lý hơn.
• Chi phí phần mềm lập trình: Một số hãng yêu cầu mua license phần mềm lập trình, trong khi một số khác cung cấp miễn phí.
• Yêu cầu kiến thức chuyên môn: Để khai thác tối đa tiềm năng của PLC, người sử dụng cần có kiến thức căn bản và chuyên sâu về lập trình PLC.

Vai Trò Của PLC Trong Hệ Thống Tự Động Hóa 4.0

Cuộc cách mạng công nghiệp 4.0 đang đặt ra những thách thức nhưng cũng mở ra nhiều cơ hội lớn cho các doanh nghiệp. Trong kỷ nguyên này, bộ điều khiển PLC không còn đơn thuần là thiết bị điều khiển logic và tốc độ. Nó đã trở thành một phần không thể thiếu trong việc xây dựng các hệ thống sản xuất thông minh, kết nối.

PLC giờ đây đóng vai trò trung tâm trong việc truyền thông và trao đổi dữ liệu giữa các thiết bị điều khiển khác nhau, từ cảm biến, động cơ, biến tần cho đến hệ thống giám sát SCADA và màn hình cảm ứng hmi kinco. Sự kết nối này tạo nên một mạng lưới điều khiển khép kín, thông suốt, giúp nhà máy hoạt động hiệu quả hơn, thu thập dữ liệu sản xuất theo thời gian thực để phân tích và tối ưu hóa liên tục.

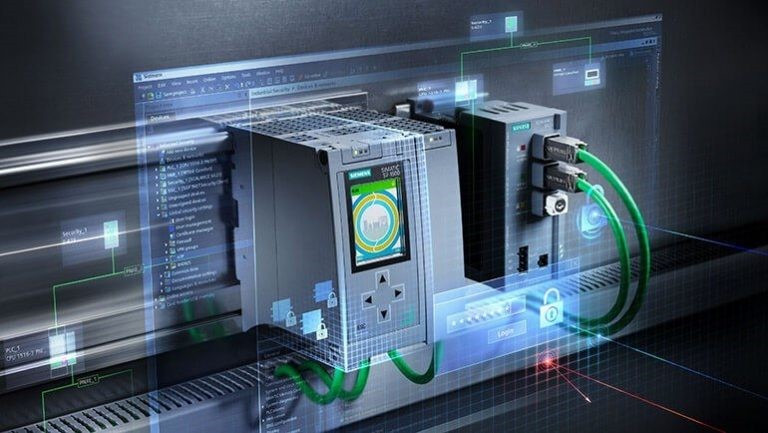

Bộ Điều Khiển PLC và ứng dụng trong tự động hóa công nghiệp

So Sánh Bộ Điều Khiển PLC Với Hệ Thống Điều Khiển Truyền Thống

Ngày nay, bộ điều khiển PLC đang dần thay thế các hệ thống điều khiển truyền thống sử dụng relay và contactor nhờ vào những ưu điểm vượt trội:

Đối với các ứng dụng cần độ chính xác và khả năng thay đổi cao, ví dụ như điều khiển relay trung gian 8 chân trong một chuỗi phức tạp, PLC rõ ràng là lựa chọn tối ưu hơn.

Khả Năng Điều Khiển Đa Dạng Của PLC

Bộ điều khiển PLC không chỉ mạnh mẽ ở khả năng xử lý logic mà còn ở tính linh hoạt trong các loại hình điều khiển:

• Điều khiển logic: PLC xuất sắc trong việc tự động hóa và bán tự động hóa các quy trình máy móc, xử lý các tác vụ bật/tắt đơn giản hoặc phức tạp. Nó tích hợp sẵn các bộ đếm (Counter) và bộ định thời gian (Timer) mạnh mẽ, giúp thực hiện các chuỗi sự kiện theo trình tự thời gian hoặc số lượng cụ thể.
• Điều khiển đáp ứng (Analog/PID): Nhiều PLC hiện đại có khả năng thực hiện các thuật toán điều khiển tiên tiến như PID (Proportional-Integral-Derivative) hoặc Logic mờ. Điều này cho phép PLC điều khiển các biến số liên tục như nhiệt độ, áp suất, lưu lượng với độ chính xác cao, ví dụ như hệ thống điều khiển nhiệt độ trong lò nung hoặc áp suất trong đường ống. Ngoài ra, PLC cũng được sử dụng để điều khiển động cơ Servo, động cơ bước và biến tần, mang lại sự linh hoạt và chính xác trong điều khiển chuyển động.
• Mạng truyền thông: PLC có khả năng kết nối nhiều bộ điều khiển PLC với nhau để tạo thành một hệ thống phân tán. Đồng thời, nó cũng có thể kết nối với các hệ thống giám sát và điều khiển cấp cao hơn như SCADA (Supervisory Control and Data Acquisition), tạo ra một bức tranh tổng thể về hoạt động của nhà máy.

Ứng Dụng Thực Tế Của Bộ Điều Khiển PLC

Với khả năng hoạt động linh hoạt, mạnh mẽ và đáng tin cậy, bộ điều khiển PLC đã được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp và nhiều loại máy móc khác nhau. Một số ví dụ điển hình bao gồm:

• Ngành sản xuất: Máy in, máy đóng gói, máy đánh chỉ, máy se sợi, máy cắt tốc độ cao.
• Công nghiệp chế biến: Máy chế biến thực phẩm, hệ thống băng tải, dây chuyền lắp ráp.
• Hệ thống điều khiển môi trường: Điều khiển thông gió, điều hòa không khí, hệ thống xử lý nước.
• Hệ thống tòa nhà thông minh: Điều khiển chiếu sáng, an ninh, thang máy.

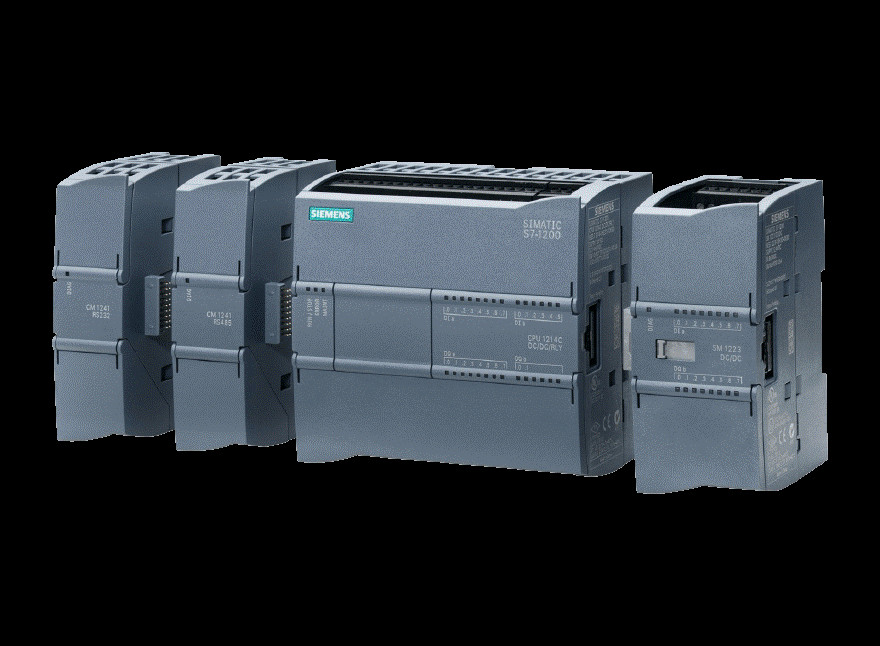

Các loại Bộ Điều Khiển PLC phổ biến

Nhờ PLC, các quy trình sản xuất trở nên tự động, hiệu quả và an toàn hơn, giúp doanh nghiệp tối ưu hóa nguồn lực và nâng cao năng lực cạnh tranh.

Với vai trò ngày càng quan trọng trong kỷ nguyên công nghiệp 4.0, bộ điều khiển PLC đã khẳng định vị thế là một trong những công nghệ then chốt, góp phần định hình tương lai của sản xuất. Việc đầu tư vào các giải pháp tự động hóa sử dụng PLC không chỉ giúp doanh nghiệp tối ưu hóa vận hành mà còn mở ra cánh cửa đến với sự đổi mới và hiệu suất vượt trội. Khám phá thêm các linh kiện và giải pháp tự động hóa tiên tiến tại Linhkien283 để nâng tầm hệ thống của bạn.
