Bảo Vệ Thiết Bị Điện Gia Đình & Công Nghiệp: Vai Trò Thiết Yếu Của Bộ Chống Sét Lan Truyền

Trong bối cảnh khí hậu ngày càng biến đổi phức tạp, sét đánh không chỉ là hiện tượng tự nhiên mà còn tiềm ẩn nguy cơ gây hư hại nghiêm trọng cho các thiết bị điện tử, hệ thống điện trong nhà ở và cơ sở sản xuất. Để đảm bảo an toàn và kéo dài tuổi thọ cho tài sản, việc trang bị bộ chống sét lan truyền trở thành một giải pháp tối ưu và không thể thiếu. Vậy, thiết bị này là gì, hoạt động ra sao và làm thế nào để lắp đặt một hệ thống chống sét hiệu quả? Bài viết này sẽ cung cấp cái nhìn toàn diện về tầm quan trọng cùng các thông tin chi tiết về bộ chống sét lan truyền.

Sét Lan Truyền: Hiểm Họa Thầm Lặng Đe Dọa Thiết Bị Của Bạn

Khi một tia sét đánh xuống đất hoặc một vật thể nào đó, không chỉ điểm đó bị ảnh hưởng trực tiếp. Trong một bán kính rộng, thường lên đến 2km từ vị trí sét đánh, một hiện tượng gọi là “sét lan truyền” sẽ xảy ra. Sét lan truyền là quá trình cảm ứng điện từ gây ra sự gia tăng điện áp đột ngột (quá áp đột biến) trên các vật liệu dẫn điện như đường dây điện, dây truyền dữ liệu, hoặc bất kỳ cấu trúc kim loại nào. Chính sự tăng vọt điện áp không mong muốn này là nguyên nhân chính gây hỏng hóc, chập cháy các thiết bị điện tử và hệ thống điện trong phạm vi ảnh hưởng.

Bộ Chống Sét Lan Truyền (SPD) Là Gì Và Hoạt Động Ra Sao?

Bộ chống sét lan truyền, hay còn gọi là Surge Protection Device (SPD), là một thiết bị chuyên dụng được thiết kế để bảo vệ các hệ thống và thiết bị điện khỏi hiện tượng quá áp đột biến do sét hoặc các nguyên nhân khác gây ra. Chức năng chính của thiết bị chống sét lan truyền là hạn chế mức độ quá áp trên đường dây bằng cách chuyển hướng dòng điện nguy hiểm này một cách an toàn xuống đất hoặc phân tán năng lượng.

Cơ chế hoạt động của SPD dựa trên việc sử dụng ít nhất một linh kiện phi tuyến. Khi điện áp trên đường dây tăng đột ngột vượt quá ngưỡng an toàn, linh kiện này sẽ tự động chuyển trạng thái từ cách điện sang dẫn điện, tạo ra một đường dẫn ngắn mạch cho dòng điện quá áp đi qua, thay vì chảy vào các thiết bị được bảo vệ. Sau khi điện áp trở lại mức bình thường, SPD sẽ ngắt mạch và trở lại trạng thái ban đầu, sẵn sàng cho lần bảo vệ tiếp theo. Các SPD có thể được đấu nối song song (loại một cổng) hoặc đấu nối trực tiếp (loại hai cổng) tùy thuộc vào kiến trúc hệ thống điện.

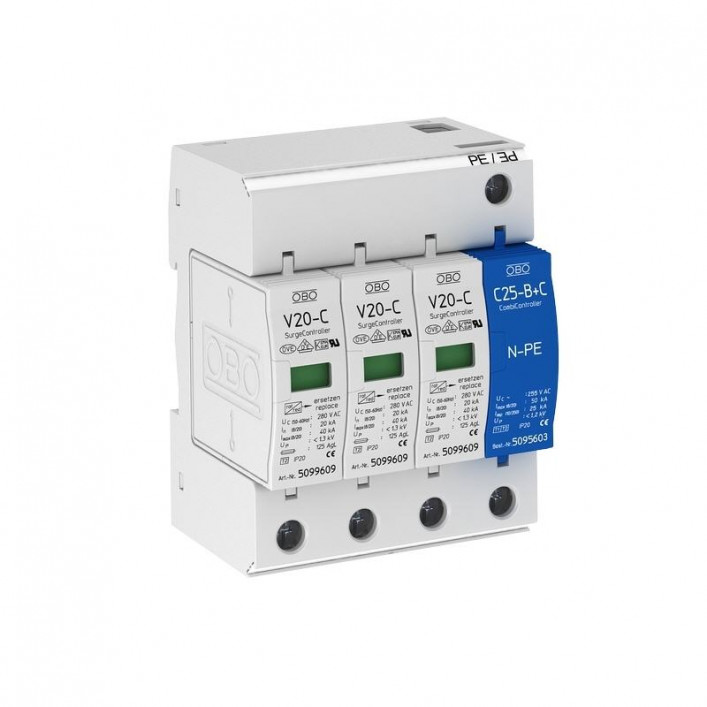

Hình ảnh minh họa một bộ chống sét lan truyền tiêu biểu

Kiến Trúc Hệ Thống Chống Sét Lan Truyền Toàn Diện

Một hệ thống chống sét lan truyền hoàn chỉnh được thiết kế để đối phó với các xung quá áp đột ngột phát sinh từ khí quyển (do sét đánh) hoặc từ các sự cố nội bộ trong hệ thống điện (đóng cắt tải lớn). Mục tiêu là hạn chế biên độ của điện áp quá tải này xuống một giá trị nhất định, an toàn cho toàn bộ hệ thống lắp đặt điện, các thiết bị chuyển mạch cũng như các thiết bị điều khiển và điện tử.

Cụ thể, SPD giúp loại bỏ quá áp theo hai chế độ:

• Chế độ thông thường: Loại bỏ quá áp giữa dây pha với dây trung tính hoặc dây pha với đất. Trong trường hợp này, SPD sẽ dẫn năng lượng dư thừa xuống đất.
• Chế độ phân chia: Loại bỏ quá áp giữa các dây pha với nhau hoặc giữa dây pha và dây trung tính. SPD sẽ phân phối năng lượng dư thừa này cho các dây dẫn khác để giảm tải cục bộ.

Khi có hiện tượng quá áp vượt quá ngưỡng hoạt động định mức, bộ chống sét lan truyền sẽ tự động kích hoạt, đảm bảo rằng điện áp tại điểm lắp đặt luôn nằm trong giới hạn cho phép, bảo vệ hiệu quả các thiết bị kết nối.

Phân Loại Bộ Chống Sét Lan Truyền (SPD): Lựa Chọn Đúng Cho Mọi Nhu Cầu

Để tối ưu hiệu quả bảo vệ, bộ chống sét lan truyền được chia thành ba loại chính, mỗi loại có đặc điểm và ứng dụng riêng biệt:

SPD Loại 1: Lá Chắn Kiên Cố Cho Các Công Trình Lớn

SPD Loại 1 thường được khuyến nghị sử dụng tại ngõ vào các công trình lớn như nhà máy công nghiệp, xí nghiệp, hoặc các tòa nhà đã được trang bị hệ thống chống sét trực tiếp (kim thu sét, lồng lưới chống sét). Chức năng chính của loại SPD này là bảo vệ hệ thống điện tổng thể khỏi dòng sét trực tiếp hoặc dòng sét lan truyền dội ngược từ dây dẫn đất vào hệ thống lưới điện. SPD Loại 1 được đặc trưng bởi khả năng xả dòng điện dạng sóng 10/350µs, thể hiện khả năng chịu đựng xung dòng lớn và năng lượng cao.

SPD Loại 2: Hàng Rào Bảo Vệ Chính Yếu Cho Hạ Thế

Là hệ thống bảo vệ chính cho tất cả các thiết bị điện hạ thế, SPD Loại 2 thường được lắp đặt trong mỗi tủ điện phân phối tổng và các tủ điện nhánh. Mục đích của chúng là ngăn ngừa sự lan truyền quá áp trong toàn bộ hệ thống điện và bảo vệ các tải điện cuối cùng khỏi hư hại. SPD Loại 2 có khả năng xử lý dòng điện dạng sóng 8/20µs, phù hợp với các xung quá áp phát sinh từ sự cố nội bộ hoặc sét lan truyền gián tiếp.

SPD Loại 3: An Toàn Tuyệt Đối Cho Thiết Bị Nhạy Cảm

SPD Loại 3 có dung lượng xả thấp hơn và được xem là thiết bị bổ sung cho SPD Loại 2. Chúng được lắp đặt tại điểm gần nhất với các tải điện nhạy cảm (ví dụ: máy tính, thiết bị viễn thông, thiết bị điều khiển công nghiệp). Sự kết hợp của SPD Loại 3 với các loại khác tạo nên một hệ thống bảo vệ đa tầng, đảm bảo an toàn tối đa cho những thiết bị quan trọng. SPD Loại 3 được đặc trưng bởi sự kết hợp của sóng điện áp (1.2/50µs) và sóng dòng (8/20µs). Ngoài ra, những thiết bị giải trí như bộ khuếch đại âm thanh cũng cần được bảo vệ cẩn thận.

Các Thành Phần Thiết Yếu Của Một Hệ Thống Chống Sét Lan Truyền Hoàn Chỉnh

Để xây dựng một hệ thống chống sét lan truyền hiệu quả, cần có sự kết hợp của nhiều thành phần chuyên dụng:

• Thiết bị chống sét lan truyền trên đường nguồn: Bao gồm các thiết bị cắt sét hoặc cắt lọc sét cho hệ thống điện 1 pha và 3 pha, với khả năng chịu dòng và lọc nhiễu khác nhau.
• Cáp thoát sét: Dây dẫn chuyên dụng để chuyển hướng dòng điện sét an toàn xuống hệ thống tiếp địa.
• Thiết bị đếm sét: Ghi nhận số lần sét đánh, giúp đánh giá hiệu quả và tình trạng của hệ thống.
• Hộp kiểm tra điện trở tiếp đất: Đảm bảo hệ thống tiếp địa luôn đạt chuẩn, tối ưu khả năng thoát sét.
• Hệ thống tiếp địa chống sét lan truyền: Gồm các cọc tiếp địa được đóng sâu xuống đất và đấu nối với nhau, tạo ra một đường dẫn điện trở thấp cho dòng sét.
• Thiết bị chống sét cho đường tín hiệu: Bảo vệ các đường truyền dữ liệu, mạng máy tính (như các thiết bị bộ chia mạng 2 cổng), viễn thông, điều khiển công nghiệp, điện thoại, đường truyền tốc độ cao, cáp feeder, cáp đồng trục.
• Công tắc báo động: Cảnh báo khi SPD hoạt động hoặc cần thay thế.

Thương Hiệu Bộ Chống Sét Lan Truyền Nổi Bật Trên Thị Trường

Trong lĩnh vực bảo vệ chống sét lan truyền, hai thương hiệu OBO Bettermann và Schneider Electric nổi bật với các sản phẩm chất lượng cao và độ tin cậy được khẳng định trên toàn cầu.

Bộ Chống Sét Lan Truyền OBO: Chất Lượng Đến Từ Đức

OBO Bettermann là một công ty hàng đầu của Đức, thành lập từ năm 1911, chuyên cung cấp các giải pháp quản lý cáp, chống sét và chống cháy. Với hơn một thế kỷ kinh nghiệm, các thiết bị chống sét lan truyền OBO nổi tiếng về độ bền, hiệu suất và khả năng tương thích với nhiều hệ thống điện. Sản phẩm của OBO đã có mặt tại hơn 60 quốc gia và 40 công ty con trên khắp thế giới.

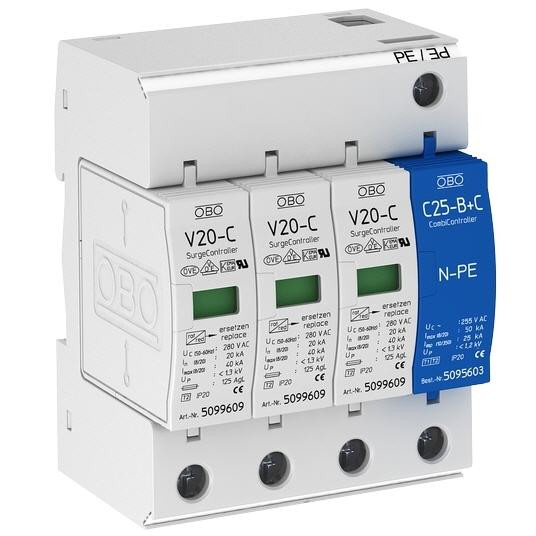

Các mẫu thiết bị chống sét lan truyền của thương hiệu OBO

Các dòng sản phẩm tiêu biểu của OBO bao gồm:

• OBO V10-C/0-280: Module chống sét 1P 20kA max, 280V.
• OBO-V10-C/1+NPE-280: Chống sét 230V Imax 20kA.
• V10-C/3+NPE-280: Chống sét OBO 3 pha 230/400V, Imax 20kA/pha.
• OBO V20-C/0-280: Module thay thế chống sét V20-C, Imax 40kA.
• OBO V20-C/1+NPE-280: Chống sét lan truyền 1 pha 230V, Imax 40kA.
• OBO V20-C/3+NPE-280: Chống sét lan truyền 3 pha LN230VAC Imax 120kA.

Bộ Chống Sét Lan Truyền Schneider: Giải Pháp Hiện Đại, Đáng Tin Cậy

Schneider Electric, một tập đoàn đa quốc gia của Pháp (với nhiều nhà máy sản xuất tại Đức và các nước khác), là nhà cung cấp hàng đầu toàn cầu về các giải pháp số hóa trong quản lý năng lượng và tự động hóa. Các chống sét lan truyền Schneider được sản xuất trên dây chuyền hiện đại, đạt tiêu chuẩn Châu Âu, mang lại sự chính xác, linh hoạt và trải nghiệm sử dụng vượt trội cho người dùng.

Một số model phổ biến của thiết bị chống sét lan truyền Schneider:

• Thiết bị chống sét lan truyền Acti9: Đa dạng các loại 1P, 1P+N, 3P, 3P+N với dòng cắt từ 8kA đến 65kA.
• Thiết bị chống sét lan truyền Easy9: Bao gồm các dòng 1P 20kA và 1P 45kA, phù hợp cho nhiều ứng dụng.

Quy Trình Thi Công Hệ Thống Bộ Chống Sét Lan Truyền Chuẩn Kỹ Thuật

Việc thi công hệ thống chống sét lan truyền đòi hỏi sự cẩn trọng và tuân thủ các yêu cầu kỹ thuật để đảm bảo hiệu quả tối đa.

Xác Định Vị Trí Lắp Đặt SPD Theo Tầng Bảo Vệ

Việc lựa chọn vị trí lắp đặt SPD phải dựa trên nguyên tắc bảo vệ theo tầng:

• Tầng bảo vệ thứ nhất (Sơ cấp): Đây là thiết bị chống sét có khả năng cắt sét lớn nhất, thường được lắp đặt tại ngõ vào chính của công trình. Nó chịu trách nhiệm xử lý các dòng sét trực tiếp có cường độ cao, thường yêu cầu khả năng cắt sét từ 100kA (dạng sóng 8/20µs) trở lên. SPD sơ cấp thích hợp để bảo vệ các thiết bị điện cơ, đèn chiếu sáng, lò sưởi và động cơ.
• Tầng bảo vệ thứ hai (Thứ cấp): Thiết bị này giúp làm giảm điện áp dư (điện áp thông qua) sau khi SPD sơ cấp đã hoạt động, bảo vệ các thiết bị điện, điện tử nhạy cảm. SPD thứ cấp thường được lắp đặt tại các nhánh của tủ phân phối. Chúng cũng có vai trò quan trọng trong việc bảo vệ các mạch nhánh khỏi xung đột biến phát sinh nội bộ từ chính các thiết bị trong mạch đó (ví dụ: thiết bị gây nhiễu xung, thiết bị đóng cắt), những xung này chiếm đến 70-85% các xung gây hại. Lý tưởng nhất, SPD tầng thứ hai nên là thiết bị cắt lọc sét mắc nối tiếp, bao gồm tầng cắt sơ cấp, bộ lọc thông thấp LC và tầng cắt sét thứ cấp.
• Tầng bảo vệ thứ ba (Ngõ vào điểm sử dụng): Nếu thiết bị điện tử nhạy cảm có vị trí xa hơn 9 mét so với SPD thứ cấp gần nhất, cần lắp đặt thêm thiết bị bảo vệ bổ sung. Thiết bị này được gọi là thiết bị bảo vệ “ngõ vào điểm sử dụng” và phải được lắp đặt càng gần thiết bị nhạy cảm càng tốt để đảm bảo điện áp dư được giảm đến mức tối thiểu.

Lưu Ý Quan Trọng Khi Lắp Đặt Hệ Thống Chống Sét

• Các mạch có thiết bị điện gây nhiễu mạnh như biến tần, thiết bị công nghiệp cần được bảo vệ đặc biệt để tránh nhiễu điện cấp ngược trở lại, gây hư hỏng cho các thiết bị ở mạch khác.
• Điện áp dư của thiết bị chống sét là điện áp còn lại sau khi SPD chịu tác động của xung sét hoặc xung đột biến. Mức điện áp dư này càng nhỏ càng tốt, thể hiện hiệu quả bảo vệ của thiết bị.

Thiết Lập Hệ Thống Tiếp Địa Nối Tiếp Hiệu Quả

Hệ thống tiếp địa đóng vai trò cực kỳ quan trọng trong việc dẫn dòng sét an toàn xuống đất. Tùy thuộc vào cấu tạo và thành phần địa chất của khu vực, có thể áp dụng một trong hai phương án thi công cọc tiếp địa:

• Phương án 1: Sử dụng nhiều cọc tiếp địa đường kính 16mm, dài 2.4 mét, đóng sâu xuống đất. Khoảng cách giữa mỗi cọc nên từ 4.5 đến 5 mét để tối ưu hiệu quả phân tán dòng điện.
• Phương án 2: Sử dụng 1 đến 2 cọc tiếp địa có đường kính 16mm nhưng chiều dài lớn hơn (thường từ 7 đến 15 mét tùy địa chất), được khoan sâu vào lòng đất. Phương án này phù hợp cho những khu vực có điện trở suất đất cao.

Các Phương Pháp Mắc Bộ Chống Sét Lan Truyền Phổ Biến

Sét đánh có thể cảm ứng một dòng điện lên đến 30kA, thậm chí 100kA vào đường dây điện, tạo ra điện thế quá mức. Do đó, việc cắt các xung sét có điện áp cao và truyền chúng xuống đất là cực kỳ cần thiết. Có hai phương pháp mắc bộ chống sét bảo vệ hệ thống điện:

• Mắc kiểu song song:

  • Thiết bị chống sét lan truyền mắc song song cung cấp khả năng chống sét ở mức cơ bản.
  • Chúng được mắc giữa dây pha và dây trung tính hoặc giữa dây pha và đất trên bảng chuyển mạch chính, tùy thuộc vào hệ thống điện.
  • Phương pháp này thích hợp để bảo vệ các hệ thống bơm, điều hòa nhiệt độ và hệ thống chiếu sáng.

• Mắc kiểu nối tiếp:

  • Thiết bị chống sét mắc nối tiếp sử dụng các bộ lọc thông thấp.
  • Những bộ lọc này được mắc nối tiếp với tải, với nhiều loại bộ lọc một pha và ba pha có tần số điện áp hoạt động và khả năng đáp ứng xung sét khác nhau.
  • Kỹ thuật lọc này cho phép giới hạn cường độ và giảm độ dốc cạnh xung sét, cũng như giảm thiểu cảm ứng dọc theo đường dây.
  • Các bộ lọc này đặc biệt hiệu quả trong việc giảm quá áp và bảo vệ các thiết bị điện tử nhạy cảm như thiết bị viễn thông, máy tính, và các thiết bị tự động hóa cần được bảo vệ khỏi nhiễu điện. Ngoài ra, việc hiểu rõ cầu chì có tác dụng gì cũng giúp tối ưu hóa hệ thống bảo vệ tổng thể.

Bằng cách lựa chọn và lắp đặt đúng bộ chống sét lan truyền cùng hệ thống tiếp địa phù hợp, bạn có thể yên tâm về sự an toàn và ổn định của các thiết bị điện trong mọi điều kiện thời tiết.
