Hướng Dẫn Cài Đặt Biến Tần Mitsubishi D700 Chi Tiết Từ A-Z

Trong thế giới tự động hóa công nghiệp hiện đại, biến tần đóng vai trò không thể thiếu trong việc điều khiển tốc độ và tối ưu hiệu suất của động cơ. Trong số các dòng sản phẩm chất lượng cao trên thị trường, biến tần Mitsubishi D700 nổi bật với thiết kế nhỏ gọn, dễ sử dụng và độ bền vượt trội. Bài viết này sẽ cung cấp hướng dẫn chi tiết cách cài đặt và cấu hình biến tần Mitsubishi D700, giúp bạn vận hành thiết bị một cách hiệu quả nhất.

Khám Phá Dòng Biến Tần Mitsubishi D700: Đặc Điểm Và Ứng Dụng

Biến tần Mitsubishi D700, được phát triển bởi tập đoàn Mitsubishi Electric danh tiếng của Nhật Bản, mang đến một giải pháp điều khiển động cơ mạnh mẽ và linh hoạt. Với kích thước được tối ưu hóa, dòng biến tần này không chỉ giúp tiết kiệm không gian quý giá trong tủ điện mà còn rút ngắn đáng kể thời gian lắp đặt. Hơn thế nữa, khả năng bảo trì đơn giản và vận hành trực quan là những ưu điểm lớn, giúp D700 đáp ứng hoàn hảo các yêu cầu khắt khe của môi trường công nghiệp hiện đại.

Dòng FR-D700 có nhiều phiên bản đa dạng như FR-D710W, FR-D720S, FR-D720, FR-D740, phù hợp với nhiều ứng dụng khác nhau. Mỗi sản phẩm đều tuân thủ các tiêu chuẩn sản xuất nghiêm ngặt của Liên minh Châu Âu (EU) và các chuẩn mực toàn cầu, đảm bảo hiệu suất hoạt động ổn định và độ bền bỉ theo thời gian.

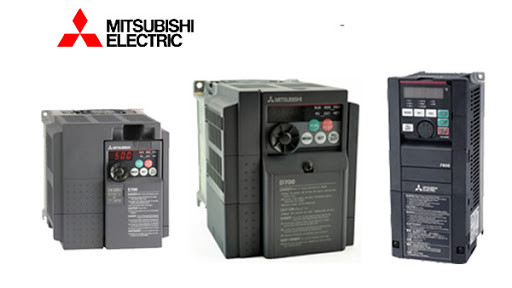

Biến tần Mitsubishi D700 với thiết kế nhỏ gọn, dễ dàng lắp đặt trong các hệ thống điều khiển.

Thông Số Kỹ Thuật Nổi Bật Của Biến Tần Mitsubishi D700

Biến tần Mitsubishi D700 được thiết kế để phục vụ nhiều loại máy móc và hệ thống, với các dải công suất linh hoạt:

• Điện áp 220V: Cung cấp công suất từ 0.1 kW đến 15 kW.
• Điện áp 380V: Cung cấp công suất từ 0.4 kW đến 15 kW.

Một điểm cộng lớn của biến tần D700 là tuổi thọ cao của các linh kiện chính. Quạt làm mát và tụ điện được thiết kế để hoạt động ổn định trong hơn 10 năm. Thậm chí, tuổi thọ này có thể kéo dài hơn nữa nếu thiết bị được điều khiển bật/tắt hợp lý thay vì chạy liên tục. Đặc biệt, biến tần còn tích hợp chức năng kiểm tra tuổi thọ, cho phép giám sát mức độ lão hóa của các tụ điện trong mạch chính, mạch điều khiển và mạch giới hạn dòng, giúp người dùng chủ động trong việc bảo trì và thay thế.

Sơ Đồ Đấu Dây Biến Tần FR-D700: Nguyên Tắc Kết Nối

Việc đấu nối chính xác là yếu tố then chốt đảm bảo biến tần FR-D700 hoạt động ổn định và hiệu quả. Mặc dù sơ đồ đấu dây chi tiết sẽ được cung cấp đầy đủ trong tài liệu hướng dẫn của nhà sản xuất, nguyên tắc chung là kết nối nguồn cấp vào các chân R, S, T (hoặc L1, L2, L3) và ngõ ra cho động cơ vào các chân U, V, W. Các chân điều khiển tín hiệu như chạy/dừng, cài đặt tần số qua biến trở hoặc PLC cũng cần được kết nối đúng vị trí theo hướng dẫn. Luôn tham khảo tài liệu kỹ thuật để thực hiện đấu nối an toàn và chính xác.

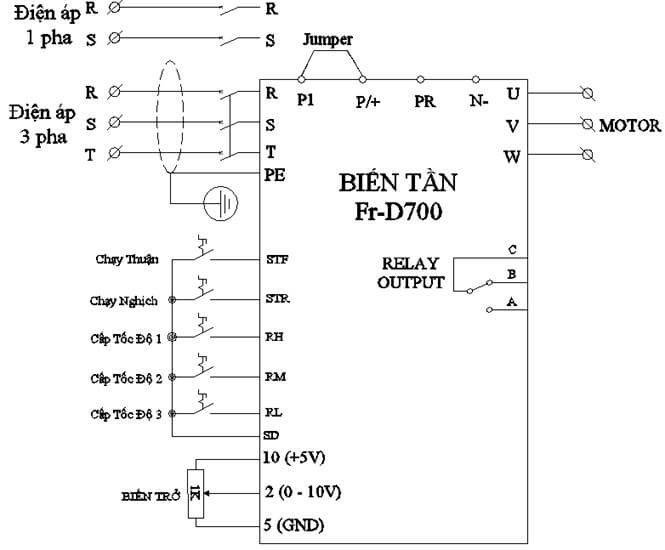

Sơ đồ đấu dây cơ bản cho biến tần Mitsubishi FR-D700, hướng dẫn kết nối các chân tín hiệu.

Các Bước Cài Đặt Cơ Bản Cho Biến Tần Mitsubishi D700

Để thay đổi và cấu hình các thông số trên biến tần Mitsubishi D700, bạn cần thực hiện theo các bước sau:

1. Chọn Chế Độ Điều Khiển (PU/EXT): Đảm bảo biến tần đang ở chế độ chạy thông qua bàn phím (keypad), được thể hiện bằng đèn PU sáng. Nhấn nút PU/EXT để chuyển đổi giữa chế độ điều khiển tại chỗ (PU) và điều khiển từ bên ngoài (EXT). Nếu không thể chuyển đổi, bạn cần cài đặt thông số P79 = 0, sau đó thử nhấn lại nút PU/EXT.
2. Hiển Thị Thông Số Nâng Cao: Để truy cập và cài đặt các thông số nâng cao, hãy đặt thông số P.160 = 0.
3. Khôi Phục Cài Đặt Mặc Định: Trước khi tiến hành cài đặt mới, việc khôi phục biến tần về các giá trị cài đặt gốc của nhà sản xuất là rất quan trọng. Bạn có thể thực hiện điều này bằng cách cài đặt ALLC = 1.

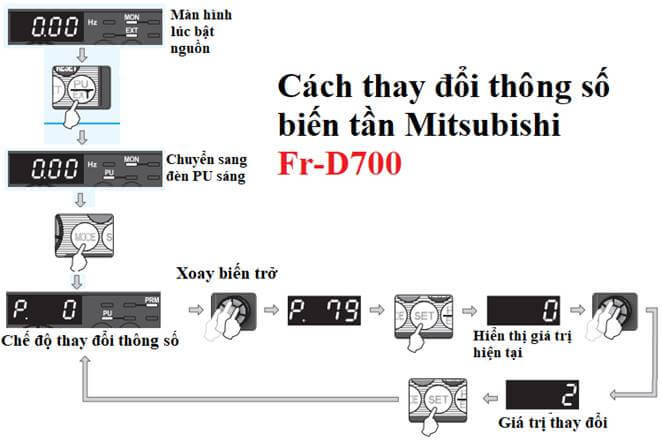

Giao diện màn hình hiển thị và nút bấm trên biến tần Mitsubishi D700 dùng để cài đặt thông số.

Nhóm Chức Năng Quan Trọng Trên Biến Tần Mitsubishi D700

Việc hiểu và cấu hình đúng các nhóm chức năng giúp biến tần D700 hoạt động tối ưu và bền bỉ.

Cấu Hình Thông Số Động Cơ

Cài đặt thông số động cơ một cách chính xác là điều kiện tiên quyết để biến tần có thể bảo vệ động cơ một cách hiệu quả và vận hành chúng với hiệu suất cao nhất. Các thông số này bao gồm công suất, điện áp, dòng định mức, tần số định mức của động cơ.

Lựa Chọn Chức Năng Cho Các Chân Ngõ Vào

Biến tần Mitsubishi D700 có khả năng cấu hình linh hoạt các chân ngõ vào. Cần lưu ý rằng mức độ ưu tiên của các lệnh tần số từ tín hiệu bên ngoài tuân theo thứ tự sau: Jog (chạy nhấp thử) > Đa cấp tốc độ > Ngõ vào điện áp tương tự. Đối với các chức năng chi tiết khác, hãy tham khảo sổ tay hướng dẫn sử dụng của biến tần để có thông tin đầy đủ nhất.

Lựa Chọn Chức Năng Cho Các Chân Ngõ Ra

Các chân ngõ ra của biến tần cũng có thể được cấu hình linh hoạt để phù hợp với nhiều ứng dụng điều khiển. Bạn có thể cài đặt các chức năng ngõ ra theo logic dương (giá trị từ 0-99) hoặc logic âm (giá trị từ 100-199). Thông tin chi tiết về cách cấu hình các chân ngõ ra này cũng được trình bày rõ ràng trong sổ tay hướng dẫn của nhà sản xuất.

Nhóm Chức Năng Bảo Vệ Biến Tần Mitsubishi D700

Dòng biến tần D700 được trang bị nhiều chức năng bảo vệ mạnh mẽ, giúp bảo vệ cả biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, thấp áp, lỗi mất pha, và lỗi quá tải. Việc cấu hình đúng các thông số bảo vệ này là cực kỳ quan trọng để đảm bảo an toàn và kéo dài tuổi thọ của hệ thống.

Hướng Dẫn Cài Đặt Biến Tần Mitsubishi D700 Với Công Tắc Và Biến Trở Ngoài

Để điều khiển biến tần Mitsubishi D700 bằng công tắc và biến trở ngoài, bạn thực hiện các bước sau:

1. Chế độ điều khiển: Đảm bảo đèn PU sáng bằng cách nhấn nút PU/EXT.
2. Khôi phục cài đặt mặc định: Cài ALLC = 1.
3. Cài đặt các thông số điều khiển:
   • P.79 = 2: Chọn chức năng điều khiển chạy/dừng qua công tắc bên ngoài.
   • P.1 = 50 Hz: Đặt tần số lớn nhất cho biến tần.
   • P.7 = 6s: Cài đặt thời gian tăng tốc.
   • P.8 = 6s: Cài đặt thời gian giảm tốc.

Sơ đồ đấu dây chi tiết cho việc kết nối công tắc và biến trở ngoài có thể được tìm thấy trong tài liệu hướng dẫn sử dụng của biến tần Mitsubishi D700.

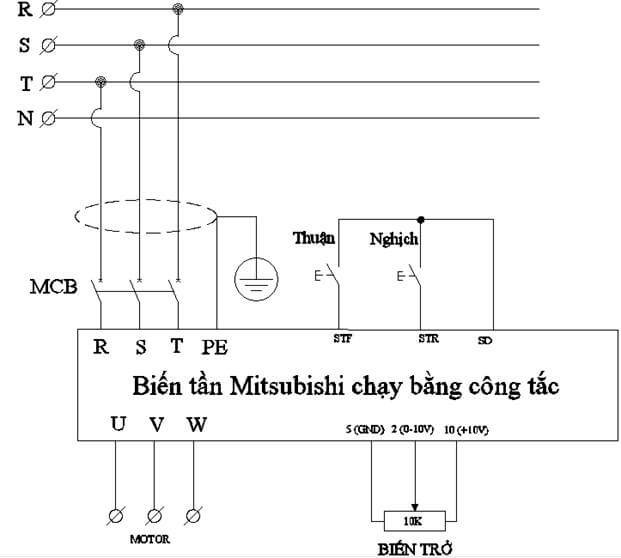

Sơ đồ đấu nối biến tần Mitsubishi D700 với công tắc và biến trở ngoài để điều khiển.

Cài Đặt Biến Tần Mitsubishi D700 Bằng Nút Nhấn Và Biến Trở Ngoài

Khi muốn điều khiển biến tần bằng nút nhấn và biến trở ngoài, các bước thiết lập tương tự nhưng có thêm một số thông số cụ thể:

1. Chế độ điều khiển: Đảm bảo đèn PU sáng bằng cách nhấn nút PU/EXT.
2. Khôi phục cài đặt mặc định: Cài ALLC = 1.
3. Cài đặt các thông số điều khiển:
   • P.79 = 2: Chọn chức năng điều khiển chạy/dừng bằng công tắc ngoài (áp dụng cho nút nhấn).
   • Pr.180 = 25: Cấu hình chân RL làm chức năng dừng (Stop) cho biến tần.
   • P.1 = 50 Hz: Đặt tần số lớn nhất.
   • P.7 = 6s: Cài đặt thời gian tăng tốc.
   • P.8 = 6s: Cài đặt thời gian giảm tốc.

Sơ đồ đấu dây chi tiết cho việc kết nối nút nhấn và biến trở ngoài cũng được cung cấp trong tài liệu hướng dẫn của Mitsubishi.

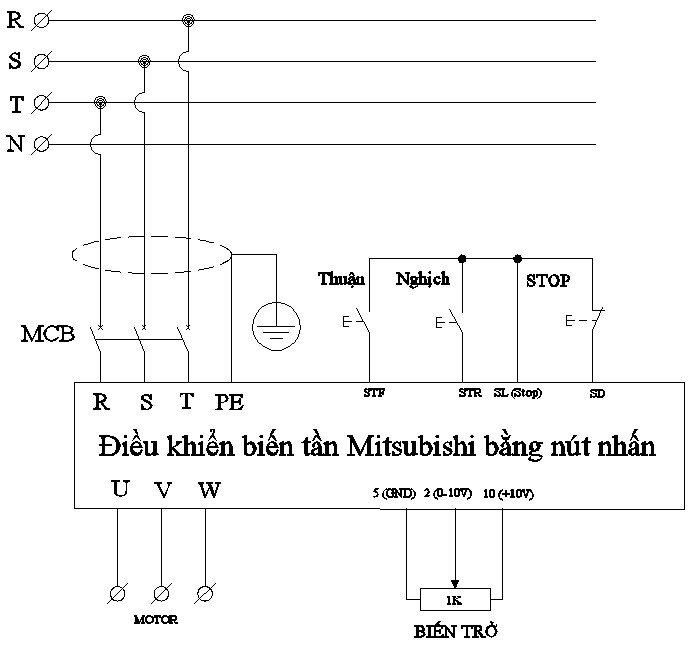

Sơ đồ đấu dây biến tần Mitsubishi D700 sử dụng nút nhấn và biến trở ngoài để điều khiển khởi động/dừng.

Kết Luận: Tối Ưu Hiệu Suất Và Kéo Dài Tuổi Thọ Với D700

Qua hướng dẫn chi tiết trên, hy vọng bạn đã nắm vững các bước cần thiết để cài đặt biến tần Mitsubishi D700 một cách hiệu quả. Việc cấu hình chính xác không chỉ giúp tối ưu hóa hiệu suất làm việc của động cơ mà còn nâng cao tuổi thọ của thiết bị và đảm bảo hệ thống vận hành ổn định, an toàn.

Việc đầu tư vào một biến tần chất lượng như Mitsubishi D700, cùng với việc thực hiện đúng các quy trình cài đặt và bảo trì, sẽ mang lại giá trị lâu dài cho hệ thống sản xuất của bạn. Nếu có bất kỳ thắc mắc nào trong quá trình sử dụng, đừng ngần ngại tham khảo tài liệu hướng dẫn chi tiết từ nhà sản xuất hoặc liên hệ với các chuyên gia để được hỗ trợ.
