Biến Tần 1 Pha Ra 1 Pha: Giải Pháp Tối Ưu Cho Động Cơ Và Thiết Bị Điện

Bạn đang gặp phải những vấn đề với nguồn điện không ổn định, khiến các thiết bị điện trong gia đình hay xưởng sản xuất nhỏ hoạt động kém hiệu quả? Hay bạn mong muốn điều khiển tốc độ của động cơ một pha một cách linh hoạt và chính xác hơn? Đừng lo lắng, biến tần 1 pha ra 1 pha chính là giải pháp công nghệ hiện đại, mang lại hiệu suất vượt trội và sự ổn định mà bạn đang tìm kiếm. Thiết bị này không chỉ giúp bảo vệ động cơ mà còn tối ưu hóa quy trình vận hành, tiết kiệm năng lượng đáng kể.

Biến tần 1 pha là một thiết bị điện tử công suất được thiết kế để chuyển đổi dòng điện xoay chiều một pha đầu vào thành dòng điện xoay chiều một pha đầu ra với điện áp và tần số có thể điều chỉnh theo ý muốn. Điều này mở ra nhiều khả năng mới trong việc kiểm soát và bảo vệ các tải điện một pha, đặc biệt là động cơ điện. Để đảm bảo an toàn cho hệ thống điện tổng thể, việc trang bị thêm một bộ bảo vệ mất pha là điều cần thiết, giúp tránh các sự cố nguy hiểm từ nguồn điện lưới.

Biến Tần 1 Pha Ra 1 Pha là gì? Khám Phá Chức Năng Cốt Lõi

Biến tần 1 pha ra 1 pha là một bộ điều khiển điện tử thông minh, có khả năng nhận dòng điện xoay chiều 1 pha 220V từ nguồn điện lưới hoặc máy phát, sau đó chuyển đổi thành dòng điện xoay chiều 1 pha 220V có điện áp và tần số linh hoạt. Về bản chất, nó không thay đổi số pha của nguồn điện mà chỉ giúp điều khiển các thông số điện áp và tần số, từ đó kiểm soát hoạt động của động cơ hoặc thiết bị tải một cách chính xác.

Chức năng cốt lõi của biến tần loại này là điều chỉnh tần số của dòng điện ra, thông qua đó thay đổi tốc độ quay của động cơ một pha. Ngoài ra, nó còn có khả năng ổn định điện áp đầu ra, bảo vệ thiết bị khỏi các dao động bất thường của nguồn điện, kéo dài tuổi thọ và tăng cường hiệu quả sử dụng.

Những Lợi Ích Vượt Trội Của Biến Tần 1 Pha Ra 1 Pha

Việc tích hợp biến tần 1 pha vào hệ thống của bạn sẽ mang lại hàng loạt ưu điểm đáng giá, từ việc tối ưu hiệu suất đến bảo vệ thiết bị:

• Ổn định nguồn điện và bảo vệ thiết bị: Biến tần giúp cung cấp nguồn điện đầu ra ổn định, loại bỏ các tác động tiêu cực từ điện áp dao động hay nhiễu điện, đảm bảo an toàn và tăng cường độ bền cho các thiết bị điện tử.
• Điều chỉnh tốc độ động cơ linh hoạt: Khả năng thay đổi tần số cho phép người dùng điều chỉnh tốc độ động cơ một cách chính xác, phù hợp với từng yêu cầu sản xuất hoặc vận hành cụ thể. Điều này giúp tiết kiệm điện năng, nâng cao hiệu suất làm việc và kéo dài tuổi thọ động cơ.
• Khởi động và dừng động cơ êm ái: Thay vì khởi động đột ngột gây sốc cơ học và điện, biến tần giúp động cơ khởi động mềm mại, giảm thiểu tiếng ồn và rung động. Điều này đặc biệt quan trọng để bảo vệ động cơ khỏi hư hại do quá trình khởi động và dừng máy. Một giải pháp tương tự cho động cơ công suất lớn hơn là sử dụng khởi động mềm schneider, giúp giảm dòng khởi động và kéo dài tuổi thọ động cơ.
• Bảo vệ toàn diện: Hầu hết các biến tần đều được tích hợp các chức năng bảo vệ tiên tiến như quá tải, quá áp, thấp áp, ngắn mạch, quá nhiệt. Những tính năng này giúp bảo vệ động cơ và toàn bộ hệ thống khỏi các sự cố điện năng, ngăn ngừa hư hỏng và giảm thiểu thời gian ngừng máy.
• Dễ dàng sử dụng và lắp đặt: Với thiết kế nhỏ gọn, đa số các loại biến tần 1 pha đều dễ dàng lắp đặt và cấu hình. Bảng điều khiển trực quan giúp người dùng dễ dàng thao tác và điều chỉnh các thông số vận hành.

Ứng Dụng Đa Dạng Của Biến Tần 1 Pha

Nhờ những lợi ích kể trên, biến tần 1 pha ra 1 pha được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp nhẹ đến các thiết bị gia dụng:

• Hệ thống bơm nước: Điều khiển tốc độ bơm để duy trì áp lực nước ổn định hoặc tiết kiệm năng lượng khi không cần công suất tối đa.
• Hệ thống quạt thông gió: Điều chỉnh lưu lượng gió theo nhu cầu, tối ưu hóa quá trình làm mát hoặc thông khí trong các nhà xưởng, chuồng trại.
• Băng chuyền, băng tải: Kiểm soát tốc độ di chuyển của vật liệu, phù hợp với từng giai đoạn sản xuất khác nhau.
• Máy giặt công nghiệp: Điều chỉnh tốc độ quay của lồng giặt để phù hợp với từng loại vải và quy trình giặt.
• Máy công cụ nhỏ: Như máy mài, máy khoan bàn, giúp điều chỉnh tốc độ trục chính linh hoạt.
• Thiết bị gia đình và nhà xưởng nhỏ: Nơi cần điều khiển chính xác các động cơ một pha.
• Hệ thống điều khiển cửa tự động, máy nén khí mini.

Các ứng dụng này đều đòi hỏi sự ổn định và khả năng điều khiển chính xác, và biến tần 1 pha đã chứng minh được hiệu quả vượt trội.

Hướng Dẫn Đấu Nối Biến Tần 1 Pha Ra 1 Pha Cho Động Cơ Điện

Việc đấu nối biến tần 1 pha với động cơ 1 pha cần tuân thủ đúng quy trình kỹ thuật để đảm bảo an toàn và hiệu quả vận hành. Mục đích chính là cung cấp giải pháp tối ưu cho motor điện 1 pha 220V trong các ứng dụng như bơm nước, quạt gió, băng tải hay máy mài.

Chuẩn Bị Cần Thiết

Để tiến hành đấu nối, bạn cần chuẩn bị các thiết bị sau:

• Biến tần 1 pha 220V ra 1 pha 220V: Chọn loại có công suất phù hợp với động cơ, thường dao động từ 0.18kW đến 2.2kW (0.25 – 3HP).
  Một mẫu biến tần 1 pha 220V công suất 0.18-2.2kW
• Động cơ điện 1 pha 220V: Thường là loại có một tụ điện khởi động (tụ ngâm hoặc tụ đề).
• Dụng cụ điện: Tua vít, kìm, đồng hồ VOM.
• Dây điện phù hợp: Cần sử dụng loại dây điện 2 lõi hoặc nhiều lõi có tiết diện đủ tải cho cả phần nguồn vào và nguồn ra của biến tần.
• Tài liệu hướng dẫn: Sơ đồ đấu nối của biến tần và động cơ.

Các Bước Thực Hiện Đấu Nối

Để đấu nối thành công, hãy làm theo các bước sau:

Bước 1: Ngắt kết nối tụ điện ra khỏi motor.

Trước khi bắt đầu bất kỳ thao tác đấu nối nào, hãy đảm bảo nguồn điện đã được ngắt hoàn toàn để tránh nguy hiểm. Động cơ 1 pha thường có một hoặc hai tụ điện để tạo mô-men khởi động. Khi sử dụng biến tần, chức năng này sẽ do biến tần đảm nhiệm, do đó cần tháo bỏ tụ điện ra khỏi các cực của motor.

Bước 2: Xác định các cuộn dây của motor.

Motor 1 pha thường có hai cuộn dây chính: cuộn làm việc (main winding) và cuộn khởi động (start winding). Bạn cần sử dụng đồng hồ VOM để đo điện trở của các cuộn dây. Cuộn làm việc thường có điện trở thấp hơn so với cuộn khởi động. Việc xác định đúng giúp bạn đấu nối chính xác vào biến tần.

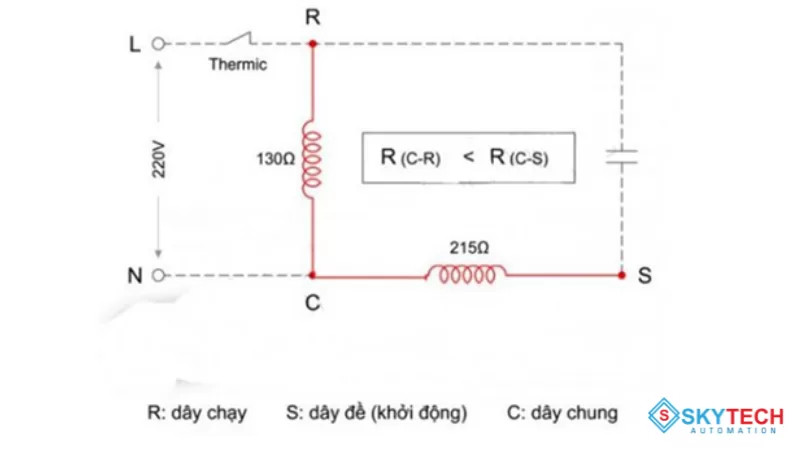

Sơ đồ xác định các cuộn dây chính và phụ của động cơ 1 pha

Bước 3: Kết nối biến tần và motor.

Sau khi đã xác định được các đầu dây của motor, tiến hành đấu nối chúng vào các cực ngõ ra (U, V) của biến tần. Cực L, N của biến tần sẽ được nối với nguồn điện lưới 1 pha 220V. Đảm bảo kết nối chặt chẽ và đúng cực.

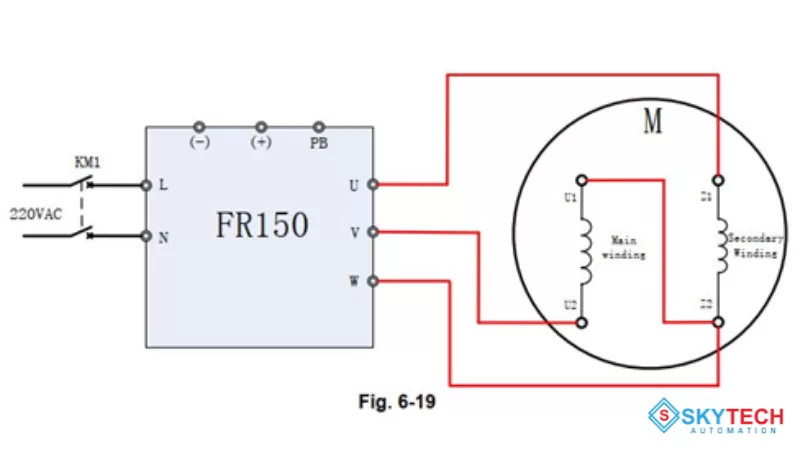

Cách đấu nối biến tần 1 pha Frecon FR150A với động cơ 1 pha

Thông tin bổ sung:
Bạn có thể tham khảo sơ đồ đấu nối chi tiết hơn trong tài liệu kỹ thuật của biến tần để đảm bảo mọi kết nối đều chính xác.

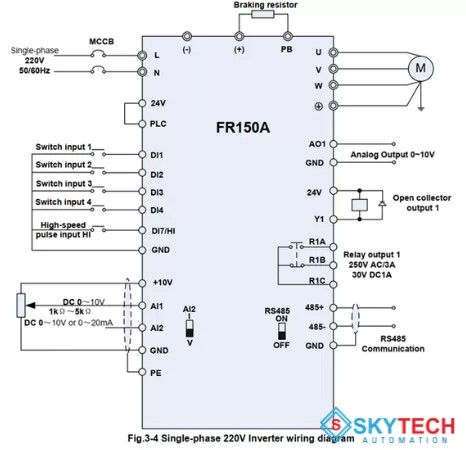

Sơ đồ nguyên lý đấu nối biến tần Frecon FR150A cho hệ thống 1 pha

Sau khi đấu nối xong, cần cài đặt các thông số cơ bản cho biến tần như tần số tối đa, tối thiểu, thời gian tăng/giảm tốc, và các thông số bảo vệ động cơ theo hướng dẫn của nhà sản xuất. Để bảo vệ các linh kiện điện tử và đảm bảo an toàn, việc lắp đặt biến tần và các thiết bị điện trong một tủ điện nhựa abs là lựa chọn tối ưu, giúp chống bụi, chống ẩm và cách điện hiệu quả.

Lựa Chọn Biến Tần 1 Pha Phù Hợp Và Nơi Mua Uy Tín

Việc lựa chọn biến tần 1 pha ra 1 pha phù hợp là yếu tố then chốt để đảm bảo hiệu quả và độ bền cho hệ thống của bạn. Khi quyết định mua, bạn cần lưu ý một số yếu tố quan trọng sau:

• Công suất: Phải phù hợp với công suất của động cơ mà bạn muốn điều khiển.
• Điện áp và tần số: Đảm bảo biến tần tương thích với nguồn điện đầu vào và yêu cầu của thiết bị đầu ra.
• Thương hiệu: Ưu tiên các thương hiệu uy tín, có nguồn gốc rõ ràng để đảm bảo chất lượng và chế độ bảo hành.
• Tính năng bổ sung: Một số biến tần có các tính năng cao cấp như điều khiển PID, truyền thông Modbus, giúp tối ưu hóa hệ thống.
• Giá cả: Lựa chọn sản phẩm có mức giá phù hợp với ngân sách nhưng vẫn đảm bảo chất lượng.
• Chế độ bảo hành và hỗ trợ kỹ thuật: Đảm bảo có chính sách bảo hành rõ ràng và đội ngũ kỹ thuật sẵn sàng hỗ trợ khi cần thiết.

Để đưa ra lựa chọn tối ưu, bạn nên tham khảo ý kiến của các chuyên gia hoặc nhà cung cấp thiết bị điện công nghiệp uy tín. Họ sẽ giúp bạn đánh giá nhu cầu thực tế và tư vấn sản phẩm phù hợp nhất. Ngoài ra, việc sử dụng đèn báo pha schneider trong tủ điện cũng là một cách hiệu quả để giám sát trạng thái hoạt động của hệ thống điện.

Kết Luận

Biến tần 1 pha ra 1 pha thực sự là một giải pháp công nghệ mang lại nhiều giá trị vượt trội cho các ứng dụng động cơ điện và thiết bị điện một pha. Từ việc ổn định nguồn điện, điều khiển tốc độ linh hoạt đến khả năng bảo vệ toàn diện, thiết bị này giúp nâng cao hiệu quả vận hành, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
