Vòng Bi: Trái Tim Vận Hành Mượt Mà Của Mọi Cỗ Máy Công Nghiệp

Bạn có bao giờ tự hỏi, làm thế nào mà những cỗ máy khổng lồ, những phương tiện di chuyển tốc độ cao, hay thậm chí chiếc xe đạp quen thuộc lại có thể vận hành trơn tru và hiệu quả đến vậy không? Bí mật nằm ở một linh kiện tưởng chừng nhỏ bé nhưng vô cùng quan trọng: vòng bi. Đây là một thành phần thiết yếu, giúp giảm ma sát và hỗ trợ chuyển động quay trong hầu hết mọi thiết bị cơ khí hiện đại. Tại Linhkien283, chúng tôi luôn nỗ lực mang đến những thông tin chi tiết và đáng tin cậy về các linh kiện điện tử, cơ khí để bạn có cái nhìn toàn diện nhất.

Vòng Bi Là Gì? Vì Sao Nó Quan Trọng Đến Thế?

Vòng bi, hay còn gọi là bạc đạn (tên tiếng Anh là Bearing), đóng vai trò như một cầu nối kỳ diệu giữa các bộ phận chuyển động, biến những ma sát cứng nhắc thành những vòng quay mượt mà. Đơn giản mà nói, vòng bi là chi tiết cơ khí giúp giảm tối đa lực cản ma sát, đồng thời chịu tải trọng, định hướng chuyển động quay hoặc tịnh tiến của các bộ phận máy móc. [cite: 1, 2, 3, “vòng bi là gì và cấu tạo”]

Hãy thử hình dung, nếu không có vòng bi, trục bánh xe sẽ ma sát trực tiếp với gối đỡ, gây ra sự hao mòn nhanh chóng, tiếng ồn lớn và tiêu tốn năng lượng khủng khiếp. Từ bánh xe đạp đơn giản cho đến động cơ máy bay phức tạp, sự hiện diện của vòng bi là không thể thiếu. Nó không chỉ kéo dài tuổi thọ của thiết bị mà còn nâng cao hiệu suất làm việc, tiết kiệm năng lượng và đảm bảo an toàn vận hành. [cite: 2, 4, 5, “vòng bi là gì và cấu tạo”] Chính vì thế, lựa chọn và bảo dưỡng vòng bi chất lượng là yếu tố then chốt để duy trì sự ổn định và bền bỉ của cả hệ thống máy móc.

Hành Trình Phát Triển Của Vòng Bi: Từ Khúc Gỗ Đến Công Nghệ Chính Xác

Lịch sử của vòng bi là một câu chuyện dài, song hành cùng sự tiến hóa của nền sản xuất công nghiệp và khát vọng của con người trong việc tối ưu hóa chuyển động. Ngay từ thời Ai Cập cổ đại, những khái niệm sơ khai về việc giảm ma sát đã xuất hiện khi người ta dùng khúc gỗ tròn để di chuyển các khối đá khổng lồ xây kim tự tháp. [cite: 1, 2, “lịch sử phát triển của vòng bi”] Mặc dù đó chưa phải là vòng bi theo đúng nghĩa hiện đại, nhưng nó cho thấy sự hiểu biết bản năng về lực lăn.

Đến thế kỷ 15, thiên tài Leonardo da Vinci đã phác thảo những ý tưởng về cơ chế giảm ma sát bằng các bộ phận lăn trong sổ tay của mình, dù chúng chưa bao giờ được chế tạo thành sản phẩm thực tế. [cite: 2, “lịch sử phát triển của vòng bi”] Phải đến năm 1794, Philip Vaughan, một nhà phát minh người xứ Wales, mới được cấp bằng sáng chế cho thiết kế vòng bi thực sự đầu tiên, với các viên bi chạy trong rãnh tròn, áp dụng cho trục xe ngựa. [cite: 2, 4, “lịch sử phát triển của vòng bi”] Đây là một bước đột phá quan trọng, đánh dấu sự ra đời của vòng bi trong ứng dụng thương mại.

Cuộc Cách mạng Công nghiệp vào thế kỷ 18 và 19 đã thúc đẩy mạnh mẽ sự phát triển của công nghệ vòng bi. Máy móc ngày càng phức tạp đòi hỏi các giải pháp chịu tải và giảm ma sát hiệu quả hơn. Vật liệu làm vòng bi cũng dần chuyển từ gỗ sang kim loại, tăng đáng kể tuổi thọ và khả năng chịu lực. [cite: 1, “lịch sử phát triển của vòng bi”] Đặc biệt, vào năm 1907, kỹ sư người Thụy Điển Sven Wingquist đã phát minh ra loại vòng bi cầu tự lựa hai dãy, một sáng chế mang tính cách mạng, đặt nền móng cho việc thành lập hãng SKF nổi tiếng toàn cầu. [cite: 4, 5, “lịch sử phát triển của vòng bi”] Từ đó đến nay, vòng bi không ngừng được cải tiến về vật liệu, thiết kế và công nghệ sản xuất, trở thành một linh kiện không thể thiếu trong mọi ngành công nghiệp hiện đại.

Cấu Tạo Vòng Bi: Những Mảnh Ghép Hoàn Hảo Cho Chuyển Động

Một chiếc vòng bi, dù ở dạng đơn giản hay phức tạp, đều được cấu thành từ những bộ phận chính phối hợp nhịp nhàng với nhau để hoàn thành nhiệm vụ giảm ma sát và chịu tải. [cite: 1, 3, 4, “vòng bi là gì và cấu tạo”] Việc hiểu rõ từng thành phần sẽ giúp chúng ta dễ dàng hơn trong việc lựa chọn và bảo trì.

Vòng Trong và Vòng Ngoài (Inner & Outer Ring)

Đây là hai bộ phận hình tròn, thường được làm từ thép cứng chịu nhiệt tốt, tạo nên khung xương của vòng bi. Vòng trong thường được lắp cố định với trục máy, giúp truyền chuyển động quay. Ngược lại, vòng ngoài có nhiệm vụ bảo vệ các chi tiết bên trong và thường được lắp vào vỏ gối đỡ hoặc khung máy. Trên bề mặt của cả hai vòng này thường có các rãnh lăn (raceways) được gia công chính xác, là nơi để các con lăn di chuyển. [cite: 3, 4, “vòng bi là gì và cấu tạo”] Chất lượng của vật liệu và độ chính xác của quá trình gia công hai vòng này ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của vòng bi.

Con Lăn (Rolling Elements)

Đây chính là “trái tim” của vòng bi, bao gồm các viên bi, con lăn hình trụ, hình côn, hoặc hình kim. Chúng được đặt giữa vòng trong và vòng ngoài, có chức năng chịu tải và biến ma sát trượt thành ma sát lăn, giúp giảm đáng kể lực cản. [cite: 2, 3, “vòng bi là gì và cấu tạo”] Các con lăn này phải có độ cứng cao, bề mặt nhẵn bóng và hình dạng chính xác để đảm bảo chuyển động mượt mà ngay cả dưới áp lực và tốc độ cao. Sự biến dạng hoặc hư hỏng của dù chỉ một con lăn cũng có thể ảnh hưởng nghiêm trọng đến toàn bộ vòng bi và thiết bị.

Vòng Cách (Cage/Retainer)

Vòng cách có nhiệm vụ cực kỳ quan trọng là cố định vị trí các con lăn, đảm bảo chúng nằm cách đều nhau và không va chạm, chồng lấn lên nhau trong quá trình hoạt động. [cite: 3, “vòng bi là gì và cấu tạo”] Điều này giúp duy trì trật tự và sự ổn định của hệ thống con lăn, từ đó giảm tiếng ồn, tăng hiệu suất và kéo dài tuổi thọ của vòng bi. Vòng cách có thể được làm từ nhiều vật liệu khác nhau như thép dập, nhựa polyamide, hoặc đồng thau, tùy thuộc vào yêu cầu về nhiệt độ và môi trường làm việc.

Phớt Chắn (Seals/Shields)

Mặc dù không phải mọi vòng bi đều có phớt chắn, nhưng đây là một bộ phận rất hữu ích, đặc biệt cho vòng bi hoạt động trong môi trường khắc nghiệt. Phớt chắn có nhiệm vụ ngăn bụi bẩn, nước và các tạp chất bên ngoài xâm nhập vào bên trong vòng bi, đồng thời giữ lớp mỡ bôi trơn không bị rò rỉ ra ngoài. [cite: 2, “vòng bi là gì và cấu tạo”] Điều này giúp bảo vệ các chi tiết bên trong khỏi bị ăn mòn và giảm thiểu nhu cầu bảo dưỡng. Phớt chắn có thể là loại bằng kim loại (shield) hoặc bằng cao su (seal), mỗi loại có đặc tính bảo vệ và khả năng chịu nhiệt khác nhau.

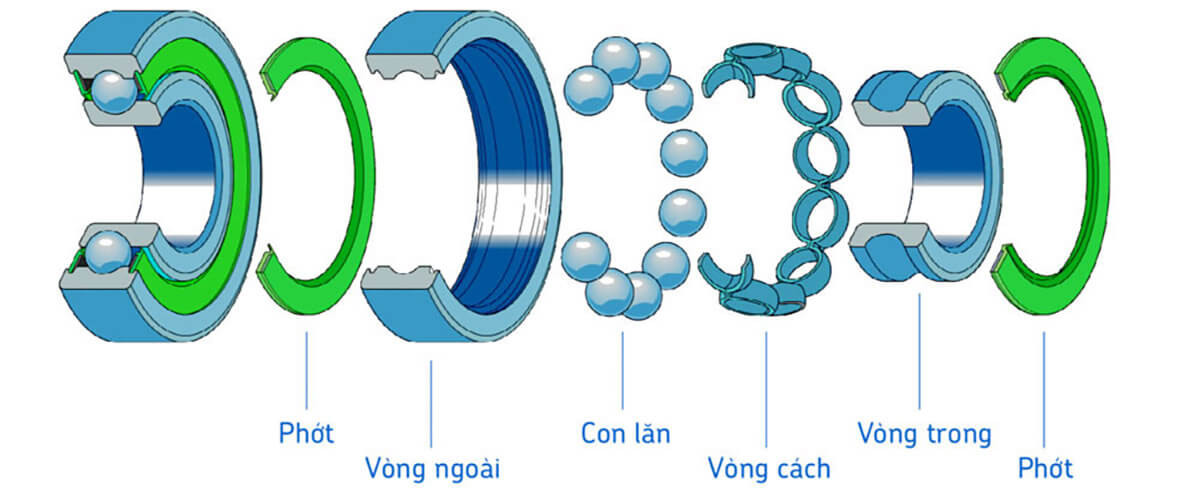

Cấu tạo cơ bản của vòng bi

Các Loại Vòng Bi Phổ Biến và Ứng Dụng Đa Dạng

Thế giới vòng bi vô cùng phong phú với hàng nghìn chủng loại, được thiết kế để phù hợp với từng yêu cầu tải trọng, tốc độ, không gian và môi trường làm việc khác nhau. [cite: 2, 4, 5, “các loại vòng bi phổ biến và ứng dụng”] Việc lựa chọn đúng loại vòng bi là rất quan trọng để đảm bảo hiệu suất và tuổi thọ của hệ thống máy móc.

Vòng Bi Cầu (Ball Bearings)

Đây là loại vòng bi thông dụng nhất và có tính linh hoạt cao. [cite: 2, 5, “các loại vòng bi phổ biến và ứng dụng”] Vòng bi cầu sử dụng các viên bi tròn làm con lăn, giúp giảm ma sát hiệu quả. Chúng có khả năng chịu tải trọng hướng kính (vuông góc với trục) và một phần tải trọng dọc trục (song song với trục) tương đối tốt. Ưu điểm nổi bật của vòng bi cầu là hoạt động êm ái, ít tiếng ồn và thích hợp cho tốc độ quay cao. [cite: 2, 5, “các loại vòng bi phổ biến và ứng dụng”]

• Ứng dụng: Phổ biến trong động cơ điện, quạt công nghiệp, xe đạp, thiết bị gia dụng, ổ đĩa máy tính và nhiều máy móc công nghiệp nhẹ khác. [cite: 2, 5, “các loại vòng bi phổ biến và ứng dụng”]

Vòng Bi Côn (Tapered Roller Bearings)

Với các con lăn hình côn, vòng bi côn được thiết kế đặc biệt để chịu được cả tải trọng hướng kính và tải trọng dọc trục lớn theo cả hai hướng. [cite: 2, 3, “vòng bi là gì và cấu tạo”] Đặc điểm này giúp chúng cực kỳ chắc chắn và đáng tin cậy trong các ứng dụng chịu tải nặng. Vòng trong và vòng ngoài của vòng bi côn có thể tháo rời, giúp việc lắp đặt trở nên linh hoạt hơn. [cite: 4, “vòng bi là gì và cấu tạo”]

• Ứng dụng: Thường thấy trong các hệ thống trục bánh xe ô tô, xe tải, hộp số, trục chính máy công cụ và các thiết bị nặng khác. [cite: 3, 5, “các loại vòng bi phổ biến và ứng dụng”]

Vòng Bi Đũa (Cylindrical Roller Bearings)

Vòng bi đũa sử dụng các con lăn hình trụ dài thay vì viên bi tròn. Thiết kế này giúp phân bố tải trọng trên một diện tích tiếp xúc lớn hơn, cho phép vòng bi đũa chịu được tải trọng hướng kính rất cao, đặc biệt ở tốc độ cao. [cite: 2, 5, “các loại vòng bi phổ biến và ứng dụng”] Tuy nhiên, chúng lại có khả năng chịu tải dọc trục hạn chế.

• Ứng dụng: Lý tưởng cho động cơ điện công suất lớn (>50kw), máy phát điện, hộp số công nghiệp, trục cán, máy tiện, máy phay CNC. [cite: 1, 2, “các loại vòng bi phổ biến và ứng dụng”]

Vòng Bi Kim (Needle Roller Bearings)

Là một dạng đặc biệt của vòng bi đũa, vòng bi kim có đường kính con lăn rất nhỏ và chiều dài tương đối lớn, giống như những cây kim. Điều này cho phép chúng có thiết diện mỏng, tiết kiệm không gian mà vẫn duy trì khả năng chịu tải hướng kính cao. [cite: 3, 5, “các loại vòng bi phổ biến và ứng dụng”]

• Ứng dụng: Rất phù hợp cho các thiết bị có không gian lắp đặt hạn chế như hộp số xe máy, máy khoan cầm tay, trục khuỷu, hệ thống truyền động nhỏ. [cite: 3, 5, “các loại vòng bi phổ biến và ứng dụng”]

Vòng Bi Tang Trống (Spherical Roller Bearings)

Vòng bi tang trống nổi bật với hai dãy con lăn hình tang trống và rãnh lăn dạng cầu trên vòng ngoài. Cấu trúc này cho phép vòng bi tự điều chỉnh độ lệch trục, làm cho chúng cực kỳ bền bỉ và đáng tin cậy trong các ứng dụng có thể xảy ra biến dạng trục hoặc lắp đặt không thẳng hàng. Chúng chịu được tải trọng hướng kính và tải dọc trục rất lớn. [cite: 2, 4, “các loại vòng bi phổ biến và ứng dụng”]

• Ứng dụng: Được tin dùng trong môi trường hoạt động khắc nghiệt, rung động mạnh hoặc yêu cầu tải trọng cực lớn như trục cán trong nhà máy thép, máy ép nhựa, thiết bị khai thác mỏ, băng tải công nghiệp. [cite: 2, 4, “các loại vòng bi phổ biến và ứng dụng”]

Dấu Hiệu Vòng Bi Hư Hỏng và Những Tác Hại Không Ngờ

Dù được chế tạo từ vật liệu tốt nhất và công nghệ tiên tiến, vòng bi vẫn sẽ bị hao mòn theo thời gian sử dụng. Việc nhận biết sớm các dấu hiệu hư hỏng là cực kỳ quan trọng để tránh những sự cố nghiêm trọng hơn cho toàn bộ hệ thống máy móc. [cite: 1, 5, “dấu hiệu hỏng vòng bi và cách khắc phục”]

Tiếng Ồn Bất Thường

Một trong những dấu hiệu dễ nhận biết nhất là khi máy móc phát ra những tiếng ồn lạ, lớn hơn bình thường. Đó có thể là tiếng rít, tiếng gằn, tiếng lạch cạch hoặc tiếng ù ù, không còn êm ái như ban đầu. [cite: 1, 2, 3, 5, “dấu hiệu hỏng vòng bi và cách khắc phục”] Nguyên nhân có thể do con lăn bị vỡ, bị mòn, thiếu bôi trơn hoặc lắp đặt không đúng cách, dẫn đến tăng ma sát và rung động.

Nhiệt Độ Tăng Cao Bất Thường

Khi vòng bi bị hư hại, ma sát giữa các bộ phận tăng lên đáng kể, sinh ra một lượng nhiệt lớn. Nếu bạn chạm vào khu vực gần vòng bi và cảm thấy nhiệt độ cao bất thường, đó là một tín hiệu cảnh báo rõ ràng. [cite: 2, 3, 5, “dấu hiệu hỏng vòng bi và cách khắc phục”] Nhiệt độ quá cao không chỉ làm hỏng vòng bi mà còn có thể ảnh hưởng đến các linh kiện xung quanh và chất lượng dầu bôi trơn.

Rung Động Mạnh Hoặc Lỏng Lẻo

Một vòng bi khỏe mạnh sẽ giúp thiết bị vận hành ổn định. Ngược lại, khi vòng bi bị mòn, biến dạng hoặc có độ rơ lớn, máy móc sẽ bắt đầu xuất hiện rung động bất thường, thậm chí là cảm giác lỏng lẻo khi kiểm tra bằng tay. [cite: 3, 5, “dấu hiệu hỏng vòng bi và cách khắc phục”] Điều này đặc biệt nguy hiểm đối với các bộ phận quay tốc độ cao như trục động cơ hoặc bánh xe, có thể dẫn đến mất kiểm soát và tai nạn. [cite: 5, “dấu hiệu hỏng vòng bi và cách khắc phục”]

Giảm Hiệu Suất Hoạt Động

Vòng bi hỏng sẽ làm tăng ma sát, gây cản trở chuyển động và tiêu tốn nhiều năng lượng hơn. Kết quả là hiệu suất làm việc của máy móc bị giảm đáng kể. [cite: 3, “dấu hiệu hỏng vòng bi và cách khắc phục”] Máy có thể chạy chậm hơn, không đạt được tốc độ hoặc tải trọng yêu cầu, hoặc tiêu thụ nhiều điện năng/nhiên liệu hơn để thực hiện cùng một công việc.

Dấu Hiệu Rỉ Sét, Rò Rỉ Mỡ Hoặc Nứt Vỡ

Kiểm tra trực quan cũng rất quan trọng. Các dấu hiệu như rỉ sét, rò rỉ mỡ bôi trơn từ phớt chắn, hoặc nhìn thấy vết nứt, mài mòn, tróc rỗ trên bề mặt con lăn và rãnh lăn đều là những chỉ báo rõ ràng về hư hỏng. [cite: 1, 2, 3, 4, “dấu hiệu hỏng vòng bi và cách khắc phục”] Đặc biệt, các vạch ố vàng từ cốt bánh xe có thể là dấu hiệu mỡ bò đã biến chất và vòng bi cần được thay thế. [cite: 2, “dấu hiệu hỏng vòng bi và cách khắc phục”]

Bảo Dưỡng và Thay Thế Vòng Bi: Kéo Dài Tuổi Thọ Thiết Bị

Khi phát hiện vòng bi có dấu hiệu hư hỏng, việc bảo dưỡng hoặc thay thế kịp thời là điều bắt buộc. Chần chừ có thể dẫn đến hư hỏng domino, ảnh hưởng đến các bộ phận quan trọng khác như trục máy (một trong những bộ phận đắt tiền nhất), buộc bạn phải đầu tư máy mới.

Bôi Trơn Định Kỳ

Ma sát là kẻ thù số một của vòng bi. Việc tra dầu nhớt hoặc mỡ bôi trơn định kỳ là cách hiệu quả nhất để giảm ma sát, tản nhiệt và bảo vệ các bề mặt kim loại khỏi bị mài mòn. [cite: 1, “dấu hiệu hỏng vòng bi và cách khắc phục”] Lựa chọn loại dầu mỡ phù hợp với điều kiện nhiệt độ và tải trọng của vòng bi cũng rất quan trọng.

Lắp Đặt Đúng Cách

Một trong những nguyên nhân hàng đầu gây hỏng vòng bi sớm là lắp đặt sai kỹ thuật, gây ra tải trọng ban đầu quá lớn hoặc lệch trục. [cite: 1, 4, “dấu hiệu hỏng vòng bi và cách khắc phục”] Khi lắp đặt, cần sử dụng các dụng cụ chuyên dụng như cảo vòng bi để tháo lắp nhẹ nhàng, tránh dùng lực đóng đập trực tiếp lên vòng bi. Cảo vòng bi có lực kéo rất lớn, có thể lên tới hàng chục, thậm chí hàng trăm tấn, giúp quá trình tháo lắp diễn ra an toàn và hiệu quả. Nếu gặp khó khăn, nguyên lý giãn nở nhiệt độ (làm nóng vòng bi hoặc làm lạnh trục) có thể được áp dụng để hỗ trợ. [cite: 1, “vòng bi là gì và cấu tạo”]

Kiểm Tra Môi Trường Hoạt Động

Đảm bảo môi trường làm việc sạch sẽ, tránh bụi bẩn, nước và các tạp chất xâm nhập vào vòng bi. Điều này giúp ngăn ngừa sự ăn mòn và mài mòn do các hạt nhỏ gây ra. Nếu vòng bi hoạt động trong môi trường ẩm ướt hoặc có hóa chất, việc sử dụng vòng bi có phớt chắn kín hoặc vật liệu chống ăn mòn là cần thiết.

Thay Thế Kịp Thời

Khi vòng bi đã hư hỏng nghiêm trọng, việc sửa chữa thường không khả thi và thay thế là giải pháp tốt nhất. Hãy luôn chọn vòng bi chất lượng cao, chính hãng và có thông số kỹ thuật phù hợp với yêu cầu của thiết bị. Việc thay thế cần được thực hiện bởi thợ máy có kinh nghiệm và sử dụng các thiết bị chuyên dụng để đảm bảo độ chính xác và an toàn. Nếu bạn đang tìm kiếm các giải pháp linh kiện công nghiệp, hãy tham khảo thêm các sản phẩm biến tần abb và biến tần mitsubishi trên website Linhkien283 để đảm bảo hệ thống của bạn hoạt động ổn định nhất.

Tháo vòng bi hư hỏng bằng cảo chuyên dụng

Vòng Bi Trong Ngành Điện Cơ: Nền Tảng Của Mọi Chuyển Động

Trong lĩnh vực điện cơ, vòng bi đóng vai trò đặc biệt quan trọng, là cầu nối giúp các bộ phận tĩnh và quay hoạt động hài hòa, tạo ra chuyển động liên tục và ổn định. Các thiết bị như động cơ điện, mô tơ điện, máy phát điện đều không thể thiếu sự góp mặt của vòng bi để trục quay có thể xoay mượt mà, giảm ma sát và chịu được tải trọng trong quá trình hoạt động.

Một động cơ điện hoạt động hiệu quả cần vòng bi chất lượng cao để duy trì sự cân bằng của trục rotor, ngăn ngừa rung động và tiếng ồn. Vòng bi giúp định vị trục quay chính xác, đảm bảo khoảng cách khe hở không khí giữa rotor và stator luôn ổn định, từ đó tối ưu hóa hiệu suất điện từ và giảm tổn thất năng lượng. Nếu vòng bi trong mô tơ điện bị hỏng, nó có thể dẫn đến quá nhiệt, tăng dòng điện, giảm tuổi thọ cuộn dây, thậm chí gây cháy động cơ. Do đó, việc lựa chọn và bảo dưỡng vòng bi phù hợp cho mô tơ điện là yếu tố then chốt để đảm bảo hoạt động bền bỉ và hiệu quả của các thiết bị này. Ngoài ra, để đảm bảo an toàn và hiệu quả cho các hệ thống điện, việc sử dụng các loại dây 3 pha chất lượng cũng là một yếu tố không thể bỏ qua.

Kết Luận

Vòng bi không chỉ là một linh kiện điện tử, cơ khí đơn thuần, mà là nền tảng vững chắc cho sự vận hành trơn tru của hầu hết mọi máy móc, thiết bị hiện đại. Từ cấu tạo phức tạp, lịch sử phát triển lâu dài cho đến đa dạng chủng loại và tầm quan trọng trong ngành điện cơ, vòng bi luôn đòi hỏi sự quan tâm đặc biệt.

Việc hiểu rõ về vòng bi, các dấu hiệu hư hỏng và phương pháp bảo dưỡng đúng cách không chỉ giúp kéo dài tuổi thọ thiết bị, tiết kiệm chi phí sửa chữa mà còn đảm bảo an toàn tối đa trong quá trình vận hành. Hãy luôn chú trọng đến chất lượng và bảo dưỡng định kỳ để những “trái tim vận hành” này luôn hoạt động mượt mà, bền bỉ. Để tìm hiểu thêm về các loại linh kiện điện tử, thiết bị đo lường như đồng hồ vạn năng kim và nhận tư vấn chuyên sâu, hãy truy cập Linhkien283 – nơi cung cấp thông tin đáng tin cậy và giải pháp tối ưu cho mọi nhu cầu của bạn.
