Aptomat 3 Pha: “Vệ Sĩ” Đáng Tin Cậy Của Mạng Lưới Điện

Aptomat 3 pha, hay còn được biết đến với tên tiếng Anh là 3-Phase hoặc 3-Pole Circuit Breaker, và thường được gọi là Cầu dao điện tự động. Ký hiệu viết tắt phổ biến của loại aptomat này là MCCB (Moulded Case Circuit Breaker). Đây là một thiết bị bảo vệ điện thiết yếu, được thiết kế đặc biệt để giám sát và bảo vệ các tải cũng như mạch điện khỏi các sự cố nguy hiểm như chập cháy, ngắn mạch, quá tải hoặc dòng rò.

Điểm khác biệt cơ bản giữa aptomat chống giật 3 pha và aptomat 1 pha nằm ở nguyên lý so sánh dòng điện. Trong khi aptomat 1 pha so sánh dòng điện qua hai dây nóng và mát, thì aptomat 3 pha lại thực hiện so sánh dòng điện chạy qua cả ba dây pha. Nếu phát hiện sự chênh lệch dòng điện vượt quá ngưỡng an toàn (thường là 15mA hoặc 30mA), aptomat sẽ tự động ngắt tải, đảm bảo an toàn cho toàn bộ hệ thống. Để hiểu rõ hơn về các loại aptomat nói chung, bạn có thể tham khảo thêm về áp tô mát.

Nguyên lý Hoạt Động Của Aptomat 3 Pha

Nguyên lý hoạt động của aptomat 3 pha dựa trên cơ chế phát hiện sự mất cân bằng dòng điện giữa các pha:

• Đi qua biến dòng lõi xuyến: Ba dây pha của mạch điện sẽ được luồn qua tâm của một biến dòng có lõi sắt hình xuyến. Đây được xem như một máy biến áp lõi xuyến, với cuộn sơ cấp chỉ có một vòng dây (chính là 3 dây pha đi qua tâm) và cuộn thứ cấp có nhiều vòng dây.
• Cơ chế cân bằng từ trường: Trong điều kiện hoạt động bình thường, dòng điện trên ba dây pha sẽ cân bằng nhau. Các từ trường biến thiên do dòng điện này sinh ra trong lõi sắt của biến dòng sẽ triệt tiêu lẫn nhau, làm cho điện áp ra của cuộn thứ cấp biến dòng bằng 0.
• Phát hiện dòng rò: Khi có sự cố rò rỉ dòng điện, dòng điện trên ba dây pha sẽ không còn cân bằng. Điều này dẫn đến sự mất cân bằng của các từ trường biến thiên trong lõi sắt, tạo ra một điện áp cảm ứng trên cuộn thứ cấp của biến dòng.
• Xử lý và ngắt mạch: Dòng điện cảm ứng này được đưa vào một IC (Mạch tích hợp) để kiểm tra. Nếu giá trị dòng điện này lớn hơn ngưỡng dòng rò cho phép, IC sẽ cấp điện cho Triac. Triac sau đó cấp điện cho cuộn hút của aptomat, khiến aptomat tự động ngắt mạch, bảo vệ hệ thống khỏi nguy hiểm.
• Đối với dòng rò lớn: Trong trường hợp dòng rò đủ lớn (vài trăm mA), cơ chế phát hiện có thể không cần đến IC phức tạp. Thay vào đó, lực điện từ tạo ra trực tiếp bởi dòng điện chạy trong cuộn dây là đủ mạnh để kích hoạt cơ chế đóng ngắt của aptomat.

.png)

Khám Phá Cấu Tạo Bên Trong Của Aptomat 3 Pha

Một chiếc MCCB (aptomat 3 pha) thường được chế tạo với cấu trúc chặt chẽ, bao gồm các bộ phận chính được liên kết để thực hiện chức năng bảo vệ. Thông thường, aptomat 3 pha có hai cấp tiếp điểm là tiếp điểm chính và hồ quang. Một số loại phức tạp hơn có thể có ba cấp tiếp điểm: chính, phụ và hồ quang.

Các thành phần cấu tạo chính của aptomat 3 pha bao gồm:

• Ba cực tiếp điểm chính: Đây là bộ phận cốt lõi, có nhiệm vụ cắt nguồn điện 3 pha ngay lập tức khi phát hiện các sự cố như quá tải hoặc ngắn mạch xảy ra trong mạch điện.
• Hộp dập hồ quang: Khi dòng điện bị ngắt, hồ quang điện có thể hình thành và gây nguy hiểm. Hộp dập hồ quang được thiết kế để nhanh chóng dập tắt hồ quang, ngăn ngừa cháy nổ và bảo vệ các bộ phận khác của aptomat cũng như toàn bộ hệ thống.
• Bộ phận truyền động cắt: Đây là cơ cấu cơ khí giúp thực hiện hành động đóng/ngắt mạch. Khi có tín hiệu từ bộ phận bảo vệ (phát hiện quá tải, ngắn mạch), bộ phận truyền động sẽ kích hoạt để cắt nguồn điện một cách dứt khoát.
• Móc bảo vệ: Thiết kế bên ngoài của aptomat thường có móc bảo vệ để chống lại các yếu tố môi trường bất lợi như bụi bẩn, độ ẩm hoặc các tác động vật lý không mong muốn, giúp tăng độ bền và tuổi thọ cho thiết bị.

Tất cả các thành phần này được lắp đặt và kết nối chặt chẽ với nhau để tạo thành một hệ thống aptomat 3 pha hoàn chỉnh, hoạt động hiệu quả. Việc lựa chọn aptomat 3 pha phù hợp cần cân nhắc kỹ lưỡng các thông số kỹ thuật như dòng điện định mức, dòng cắt ngắn mạch, điện áp định mức và số cực để đảm bảo an toàn tối đa cho hệ thống điện.

Phân Loại Aptomat 3 Pha Phổ Biến Hiện Nay

Để đáp ứng các yêu cầu đa dạng của hệ thống điện, aptomat 3 pha được phân chia thành nhiều loại dựa trên các tiêu chí khác nhau. Hai loại chính phổ biến nhất là theo số cực và theo dòng điện định mức.

Aptomat 3 pha 3 cực và 4 cực

• Aptomat 3 pha 3 cực: Thiết bị này được thiết kế dưới dạng khối với 3 cực đầu vào để đấu nối 3 dây pha của lưới điện và 3 cực đầu ra để kết nối với tải. Loại aptomat này có dòng điện định mức và dòng cắt lớn, phù hợp cho các ứng dụng công nghiệp, nơi tải có công suất tương đối lớn. Dải điện áp hoạt động thường nằm trong khoảng 380 – 415VAC.
• Aptomat 3 pha 4 cực: Tương tự như aptomat 3 pha 3 cực, nhưng loại này có thêm một cực dùng để đấu nối với dây trung tính của mạng điện. Aptomat 3 pha 4 cực cũng chủ yếu được sử dụng trong công nghiệp. Ưu điểm nổi bật của loại này là khả năng tạo ra các điện áp khác nhau, mang lại sự linh hoạt và thuận tiện hơn trong việc sử dụng điện.

Có một số điểm khác biệt rõ ràng giữa Aptomat 3 pha 3 cực và Aptomat 3 pha 4 cực:

• Số cực: Aptomat 3 pha 3 cực chỉ có 3 cực đấu nối trực tiếp với 3 dây pha, trong khi Aptomat 3 pha 4 cực bổ sung thêm 1 cực để đấu nối với dây trung tính.
• Tính năng và ứng dụng: Cả hai đều có chức năng bảo vệ đường điện 3 pha. Tuy nhiên, Aptomat 3 pha 3 cực thường dùng trong hệ thống điện công nghiệp công suất nhỏ hơn, không yêu cầu dây trung tính. Ngược lại, Aptomat 3 pha 4 cực phục vụ hệ thống công nghiệp công suất lớn, cần có dây trung tính và khả năng tạo ra nhiều mức điện áp khác nhau.
  Để biết thêm về một loại aptomat cụ thể, bạn có thể tìm hiểu về aptomat 3 pha 63a panasonic.

Phân loại theo dòng điện định mức

Bên cạnh phân loại theo số cực, nhiều người dùng thường gọi tên sản phẩm theo dòng điện định mức để dễ dàng lựa chọn. Một số loại MCCB phổ biến theo dòng điện định mức bao gồm:

• Aptomat 3 pha 30A
• Aptomat 3 pha 40A
• Aptomat 3 pha 50A
• Aptomat 3 pha 63A
• Aptomat 3 pha 75A
• Aptomat 3 pha 100A
• Aptomat 3 pha 150A
• Aptomat 3 pha 200A
• Aptomat 3 pha 250A

Nếu bạn đang tìm kiếm thông tin về loại có dòng định mức lớn hơn, có thể xem giá aptomat 3 pha 100a hoặc khám phá các lựa chọn aptomat 3 pha 100a panasonic.

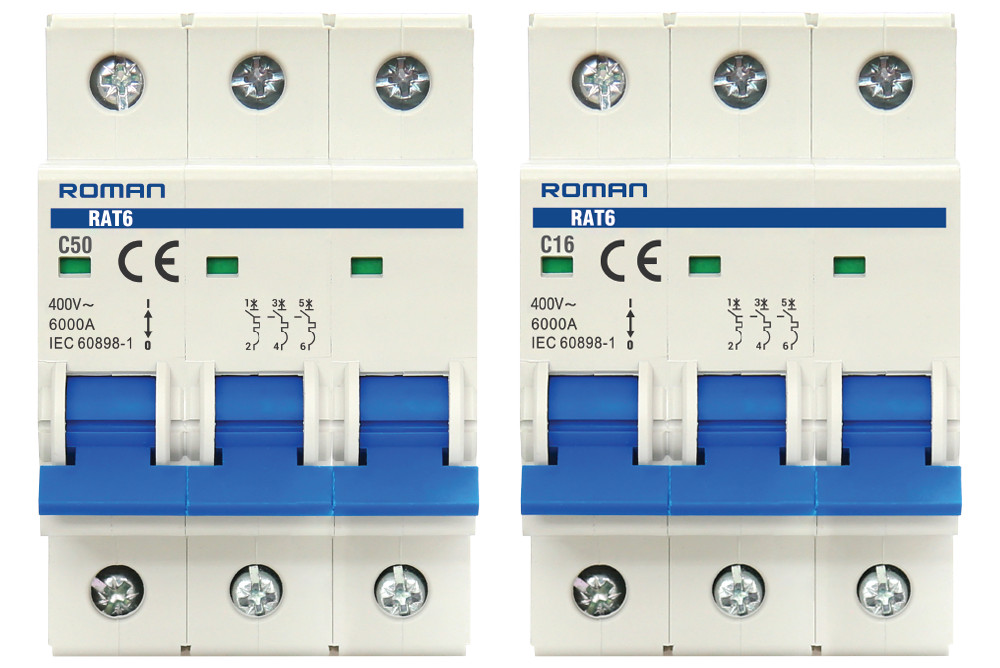

Các loại aptomat 3 pha chất lượng cao phù hợp nhiều nhu cầu

Ứng Dụng Rộng Rãi Của Aptomat 3 Pha Trong Đời Sống & Sản Xuất

Dòng điện 3 pha là lựa chọn hàng đầu cho các địa điểm có nhu cầu tiêu thụ điện năng lớn và liên tục như nhà xưởng, nhà máy, khu công nghiệp, các cơ sở điện kinh doanh hay những công trình xây dựng yêu cầu nguồn điện mạnh mẽ cho hoạt động sản xuất, kinh doanh. Chính vì vậy, aptomat 3 pha trở thành thiết bị bảo vệ điện không thể thiếu, nhờ thiết kế chuyên biệt để cắt được dòng điện 3 pha khi xảy ra sự cố, đảm bảo an toàn cho toàn bộ hệ thống.

Aptomat 3 pha thường được sử dụng rộng rãi trong các hệ thống điện vì những lợi ích vượt trội sau:

• Đảm bảo an toàn tuyệt đối: Các aptomat 3 pha được thiết kế để tự động ngắt kết nối nguồn điện ngay lập tức khi phát hiện các sự cố nguy hiểm như quá tải, ngắn mạch hoặc rò rỉ dòng điện. Điều này giúp bảo vệ tối đa các thiết bị điện khác trong hệ thống khỏi hư hỏng, đồng thời giảm thiểu đáng kể nguy cơ cháy nổ, đảm bảo an toàn cho con người và tài sản.
• Ổn định và cân bằng hệ thống: Thiết bị này đóng vai trò quan trọng trong việc cân bằng pha, giúp các dây dẫn điện trong hệ thống chịu tải tốt hơn. Khi tải không đều trên các pha khác nhau, aptomat 3 pha có khả năng tự động cân bằng tải, hạn chế nguy cơ hư hỏng do quá tải cục bộ.
• Hiệu suất hoạt động cao: Với khả năng chịu tải tốt và công suất lớn, aptomat 3 pha giúp duy trì hiệu suất hoạt động ổn định và tối ưu cho các thiết bị trong hệ thống. Điều này không chỉ giúp tiết kiệm năng lượng mà còn giảm chi phí bảo trì và sửa chữa đáng kể.
• Dễ dàng sử dụng và quản lý: Aptomat 3 pha có thể được cấu hình linh hoạt theo từng nhu cầu sử dụng cụ thể và dễ dàng giám sát trạng thái hoạt động thông qua các chỉ số đóng mở. Việc này giúp việc kiểm soát và quản lý hệ thống điện trở nên đơn giản và hiệu quả hơn rất nhiều.

.png)

Với những lợi ích vượt trội kể trên, aptomat 3 pha thực sự là một giải pháp an toàn và hiệu quả, không thể thiếu cho các hệ thống điện đòi hỏi công suất lớn và độ tin cậy cao.

Kết Luận

Có thể thấy, aptomat 3 pha không chỉ là một thiết bị điện thông thường mà còn là “trái tim” bảo vệ an toàn cho mọi hệ thống điện công suất lớn. Từ khái niệm, nguyên lý hoạt động phức tạp đến cấu tạo chi tiết và các ứng dụng rộng rãi, aptomat 3 pha đã chứng minh vai trò không thể thiếu của mình trong việc đảm bảo sự ổn định, an toàn và hiệu quả của dòng điện.

Việc lựa chọn và sử dụng aptomat 3 pha đúng loại, đúng thông số kỹ thuật không chỉ giúp bảo vệ thiết bị, ngăn ngừa cháy nổ mà còn tối ưu hóa chi phí vận hành. Để tìm mua các sản phẩm aptomat 3 pha chất lượng, chính hãng và phù hợp với nhu cầu của mình, quý khách hàng hãy liên hệ ngay với Linhkien283. Chúng tôi luôn sẵn sàng tư vấn và cung cấp những giải pháp điện tối ưu nhất.
