Aptomat 1 Pha: “Người Hùng Thầm Lặng” Bảo Vệ Mọi Gia Đình Việt

Trong cuộc sống hiện đại, điện năng đã trở thành một phần không thể thiếu. Tuy nhiên, đi kèm với sự tiện lợi là những rủi ro tiềm ẩn như chập điện, quá tải hay rò rỉ điện. Để đảm bảo an toàn tối đa cho người sử dụng và các thiết bị điện, một thiết bị nhỏ gọn nhưng vô cùng quan trọng đã ra đời: Aptomat 1 pha. Vậy Aptomat 1 pha là gì, cấu tạo và nguyên lý hoạt động của nó như thế nào? Hãy cùng Linhkien283 tìm hiểu cặn kẽ về “người hùng thầm lặng” này để bạn có thể yên tâm hơn khi sử dụng điện trong gia đình.

Aptomat 1 Pha Là Gì? Ký Hiệu Và Nguyên Lý Hoạt Động

Định Nghĩa Aptomat 1 Pha (MCB)

Aptomat 1 pha, hay còn được biết đến với tên tiếng Anh là Single-Phase Circuit Breaker (ký hiệu viết tắt là MCB – Miniature Circuit Breaker), là một thiết bị chuyển mạch điện tự động. Chức năng chính của nó là bảo vệ mạch điện khỏi các sự cố nguy hiểm như quá tải (dòng điện vượt quá giới hạn cho phép), ngắn mạch (dây nóng chạm dây nguội), hoặc rò rỉ điện. Với kích thước nhỏ gọn, aptomat 1 pha thường được ưu tiên lắp đặt trong các hệ thống điện dân dụng, nhà ở, nhằm đảm bảo an toàn và hạn chế tối đa nguy cơ cháy nổ, giật điện gây hại cho con người và tài sản.

Nguyên Lý Hoạt Động Cơ Bản Của Aptomat 1 Pha

Khi aptomat 1 pha ở trạng thái ON, các tiếp điểm bên trong được đóng lại, cho phép dòng điện chạy qua. Thiết bị này hoạt động dựa trên nguyên tắc so sánh dòng điện giữa dây nóng và dây nguội. Bình thường, dòng điện đi ra ở dây nóng sẽ bằng và ngược chiều với dòng điện về ở dây nguội. Khi xảy ra sự cố quá tải hoặc ngắn mạch, dòng điện tăng đột biến, tạo ra lực hút mạnh ở nam châm điện bên trong aptomat, khiến các tiếp điểm mở ra và ngắt mạch điện ngay lập tức.

Trong trường hợp rò điện, dòng điện ở dây nóng và dây nguội sẽ không còn cân bằng, sự chênh lệch này được một biến dòng cảm biến và tạo ra điện áp ở cuộn thứ cấp. Nếu sự chênh lệch này vượt quá ngưỡng an toàn (ví dụ 15mA hoặc 30mA), aptomat sẽ tự động ngắt nguồn điện, tránh nguy cơ giật điện. Việc này giúp bảo vệ tải khỏi tình trạng quá điện và đảm bảo an toàn tuyệt đối. Hiện nay, trên thị trường có nhiều các loại aptomat 1 pha khác nhau, đáp ứng đa dạng nhu cầu sử dụng.

Cấu Tạo Của Aptomat 1 Pha Có Gì Đặc Biệt?

Mặc dù có vẻ ngoài đơn giản, aptomat 1 pha là một thiết bị kỹ thuật tinh vi, bao gồm nhiều bộ phận quan trọng phối hợp với nhau để đảm bảo an toàn cho hệ thống điện. Cụ thể, MCB – aptomat 1 pha được cấu thành từ 5 bộ phận chính:

• Tiếp điểm: Đa số aptomat 1 pha có 3 tiếp điểm: tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang. Một số loại có cấu tạo đơn giản hơn với 2 tiếp điểm chính và hồ quang. Các tiếp điểm này đóng vai trò quan trọng trong việc đóng cắt dòng điện.
• Truyền động đóng – cắt: Cơ chế này có thể vận hành bằng tay hoặc bằng cơ điện. Aptomat có dòng định mức không quá lớn thường sử dụng cơ chế thủ công. Đối với các MCB có dòng điện định mức cao hơn, cơ chế cơ điện sẽ được tích hợp để đảm bảo khả năng đóng cắt mạnh mẽ và ổn định.
• Móc bảo vệ: Đây là trái tim của hệ thống bảo vệ, có hai kiểu chính là kiểu điện từ và kiểu rơ-le nhiệt. Móc bảo vệ điện từ sẽ tác động khi có dòng điện ngắn mạch quá lớn. Trong khi đó, móc bảo vệ rơ-le nhiệt phản ứng với tình trạng quá tải kéo dài. Chức năng chính của chúng là ngăn chặn hư hỏng cho thiết bị điện và hệ thống dây dẫn khi xảy ra sự cố.
• Hộp dập hồ quang: Khi aptomat ngắt mạch, một hồ quang điện sẽ được tạo ra. Hộp dập hồ quang có nhiệm vụ dập tắt hồ quang này một cách nhanh chóng, tránh gây cháy nổ và hư hại cho các bộ phận khác. Có hai kiểu hộp dập hồ quang phổ biến: kiểu nửa kín (đặt trong vỏ kín nhưng có lỗ thoát khí) và kiểu nửa hở (thường dùng cho điện áp trên 1000V).
• Vỏ Aptomat: Được chế tạo từ nhựa cao cấp, có độ bền cơ học và khả năng cách điện tuyệt vời. Vỏ aptomat không chỉ bảo vệ các bộ phận bên trong khỏi tác động từ môi trường mà còn cố định chúng, tạo nên một khối thống nhất và an toàn.

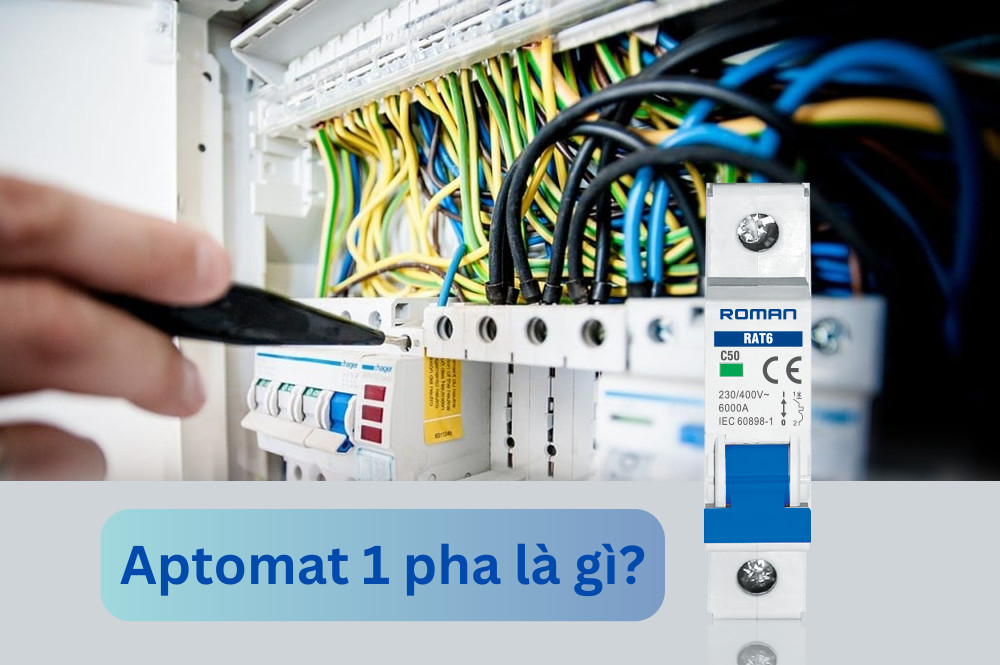

Cận cảnh aptomat 1 pha, thiết bị ngắt mạch tự động

Phân Loại Aptomat 1 Pha Phổ Biến Hiện Nay

Aptomat 1 pha được phân loại chủ yếu dựa trên số cực mà nó bảo vệ trong mạch điện. Hiện nay, có hai loại chính được sử dụng rộng rãi:

Aptomat 1 Pha 2 Cực

Đây là loại thiết bị đóng cắt được thiết kế để bảo vệ cả hai dây trong mạch điện 1 pha: dây pha (dây nóng) và dây trung tính (dây nguội). Khi có sự cố quá tải, ngắn mạch hoặc rò rỉ điện, aptomat 1 pha 2 cực sẽ đồng thời ngắt cả hai dây, đảm bảo không còn dòng điện chạy qua mạch, từ đó mang lại mức độ an toàn cao nhất cho người sử dụng và thiết bị. Loại này thường được dùng làm cầu dao tổng hoặc bảo vệ các nhánh mạch quan trọng trong hệ thống điện 1 pha.

Aptomat 1 Pha 1 Cực

Ngược lại với loại 2 cực, aptomat 1 pha 1 cực chỉ thực hiện chức năng đóng cắt và bảo vệ riêng dây pha (dây nóng) trong mạch điện. Nó được thiết kế để ngắt dòng điện khi phát hiện sự cố trên dây nóng, nhưng dây trung tính vẫn có thể được kết nối. Loại aptomat này thường được sử dụng trong các mạch điện 1 pha hoặc lắp đặt trong vỏ tủ điện để bảo vệ các nhánh tải cụ thể như line chiếu sáng, ổ cắm điện, hoặc các thiết bị có công suất nhỏ trong gia đình.

Ứng Dụng Thực Tế Và Hướng Dẫn Đọc Thông Số Aptomat 1 Pha

Ứng Dụng Rộng Rãi Trong Đời Sống

Aptomat 1 pha là thiết bị không thể thiếu trong mọi hệ thống điện hiện nay, từ quy mô dân dụng đến công nghiệp. Trong các ngôi nhà, căn hộ, aptomat 1 pha đóng vai trò quan trọng trong việc bảo vệ toàn bộ hệ thống điện tổng, hoặc các nhánh mạch riêng lẻ như phòng ngủ, phòng khách, bếp. Nó giúp ngăn chặn tình trạng chập cháy do quá tải từ nhiều thiết bị hoạt động cùng lúc hay các sự cố ngắn mạch bất ngờ. Ngoài ra, trong các tủ điện phân phối công nghiệp hay thương mại, aptomat 1 pha cũng được sử dụng để bảo vệ các line chiếu sáng, hệ thống ổ cắm, hay các thiết bị có công suất nhỏ hơn, đảm bảo hoạt động ổn định và an toàn. Nếu bạn có nhu cầu tìm hiểu về các loại aptomat khác, bạn có thể tham khảo giá aptomat 3 pha 100A và các dòng sản phẩm tương tự.

Aptomat 1 pha bảo vệ an toàn cho các thiết bị và hệ thống điện dân dụng

Hướng Dẫn Đọc Hiểu Các Thông Số Kỹ Thuật Quan Trọng

Để lựa chọn và sử dụng aptomat 1 pha đúng cách, việc hiểu rõ các thông số kỹ thuật in trên thiết bị là vô cùng cần thiết:

• Ue (Điện áp làm việc định mức): Là giá trị điện áp mà aptomat được thiết kế để hoạt động ổn định trong điều kiện bình thường.
• Ui (Điện áp cách điện định mức): Chỉ số này cho biết khả năng cách điện tối đa mà aptomat có thể chịu đựng mà không bị hư hỏng. Nó giúp xác định mức độ an toàn điện của thiết bị.
• Ui mp (Điện áp chịu xung định mức): Khả năng chịu đựng điện áp xung đột biến (ví dụ như sét đánh gián tiếp) trong một khoảng thời gian cực ngắn.
• Icu (Rated Ultimate Short-Circuit Breaking Capacity): Dòng cắt sự cố định mức cơ bản. Đây là dòng điện hiệu dụng tối đa mà aptomat có thể cắt thành công một lần theo chu trình O – t – CO (Cắt – thời gian – Đóng Cắt) mà vẫn đảm bảo an toàn cho thiết bị.
• Ics (Rated Service Short-Circuit Breaking Capacity): Dòng cắt sự cố định mức theo yêu cầu riêng. Thông số này đại diện cho dòng điện hiệu dụng mà aptomat có thể cắt nhiều lần theo chu trình O – t – CO – t – CO. Ics thường nhỏ hơn Icu (khoảng 25% đến 100% Icu) do chế độ thử nghiệm nghiêm ngặt hơn, thể hiện khả năng tái sử dụng sau sự cố. Bạn có thể tham khảo thêm về các dòng aptomat 3 pha 100A để thấy sự đa dạng của các thông số này.
• Icw (Rated Short-Time Withstand Current): Khả năng chịu dòng ngắn mạch trong một khoảng thời gian nhất định (thường là 1s hoặc 3s) mà không bị hư hại.
• Cat.A/Cat.B: Phân loại theo khả năng cắt tức thời.
  • Cat.A: Cắt tức thời, không có độ trễ. Thường dùng trực tiếp để bảo vệ thiết bị.
  • Cat.B: Có độ trễ để phối hợp chọn lọc với các aptomat khác trong hệ thống, tránh trường hợp aptomat tổng ngắt khi chỉ có nhánh nhỏ gặp sự cố. Thường được sử dụng ở tủ điện tổng.

Thông Số Cần Nhớ Cho Người Dùng Phổ Thông

Với người dùng không chuyên, việc nắm vững tất cả các thông số trên có thể phức tạp. Để lựa chọn aptomat 3 pha 100A Panasonic hay bất kỳ loại aptomat nào, bạn chỉ cần nhớ các thông số cơ bản và quan trọng nhất sau:

• Dòng điện định mức In (AF): Xác định cường độ dòng điện tối đa mà aptomat có thể chịu đựng liên tục.
• Điện áp sử dụng: Phù hợp với điện áp của hệ thống điện nhà bạn (ví dụ 220V cho điện 1 pha).
• Số cực của aptomat: 1P (1 pha 1 cực) hay 2P (1 pha 2 cực), tùy thuộc vào nhu cầu bảo vệ.

Kết Luận

Aptomat 1 pha không chỉ là một thiết bị điện thông thường mà còn là “vệ sĩ” đắc lực, bảo vệ an toàn cho cả ngôi nhà và những người thân yêu của bạn khỏi các mối nguy hiểm tiềm ẩn từ điện. Việc hiểu rõ về aptomat 1 pha, từ định nghĩa, cấu tạo, nguyên lý hoạt động đến cách lựa chọn phù hợp, sẽ giúp bạn xây dựng một hệ thống điện an toàn và hiệu quả hơn. Để đảm bảo chất lượng và độ bền, hãy luôn ưu tiên chọn mua các sản phẩm aptomat chính hãng từ những nhà cung cấp uy tín như Linhkien283. Chúng tôi tự hào cung cấp đa dạng các loại linh kiện điện, máy in 3D và linh kiện cơ khí chất lượng cao, sẵn sàng phục vụ mọi nhu cầu của bạn.
