Tinh thể Thạch anh SMD ECS-200-12-33Q-JES-TR: Giải pháp tần số 20MHz đáng tin cậy cho mọi dự án

Trong thế giới điện tử hiện đại, độ chính xác và ổn định tần số là yếu tố sống còn cho nhiều ứng dụng. Tinh thể thạch anh (crystal) đóng vai trò trung tâm trong việc tạo ra xung nhịp ổn định cho vi điều khiển, mạch giao tiếp, và nhiều hệ thống điện tử khác. Trong số đó, tinh thể thạch anh bề mặt (SMD) ECS-200-12-33Q-JES-TR nổi bật như một lựa chọn lý tưởng, mang đến hiệu suất vượt trội cùng khả năng hoạt động bền bỉ trong môi trường khắc nghiệt. Sản phẩm này, với tần số 20MHz và tụ tải 12pF, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp.

Đặc điểm Nổi bật của Tinh thể Thạch anh ECS-200-12-33Q-JES-TR

ECS-200-12-33Q-JES-TR là một tinh thể thạch anh MHz được chế tạo để cung cấp hiệu suất ổn định và đáng tin cậy. Dưới đây là những thông số kỹ thuật chính làm nên giá trị của sản phẩm này:

• Tần số hoạt động: 20 MHz – Tần số phổ biến, phù hợp cho nhiều loại vi điều khiển và ứng dụng yêu cầu tốc độ xử lý nhanh.
• Kích thước đóng gói (Package Size): 3.20mm x 2.50mm (mã đóng gói 33Q) – Kích thước nhỏ gọn, dễ dàng tích hợp vào các bo mạch có mật độ linh kiện cao, tối ưu không gian thiết kế.
• Dung kháng tải (Load Capacitance): 12pF – Giá trị tụ tải chuẩn, giúp tinh thể hoạt động tối ưu và đạt được độ chính xác tần số mong muốn khi kết hợp với mạch dao động phù hợp.
• Độ ổn định tần số (Stability): ±50ppm – Đảm bảo tần số đầu ra duy trì ổn định trong dải nhiệt độ hoạt động rộng.
• Độ chính xác tần số (Tolerance): ±20ppm – Cho thấy độ lệch tần số danh định rất nhỏ, quan trọng cho các ứng dụng cần đồng bộ hóa cao.
• Dải nhiệt độ hoạt động rộng: Từ -40°C đến 125°C – Khả năng hoạt động hiệu quả trong điều kiện nhiệt độ cực đoan, từ môi trường công nghiệp lạnh giá đến các bộ phận nóng của động cơ.
• Điện trở tương đương nối tiếp (ESR): 60 Ω – Chỉ số ESR thấp giúp mạch dao động khởi động nhanh và tiêu thụ ít năng lượng hơn.
• Tiêu chuẩn chất lượng: AEC-Q200 – Chứng nhận quan trọng về độ tin cậy cho các linh kiện điện tử trong ngành ô tô, khẳng định sản phẩm có thể chịu được các điều kiện vận hành khắc nghiệt.

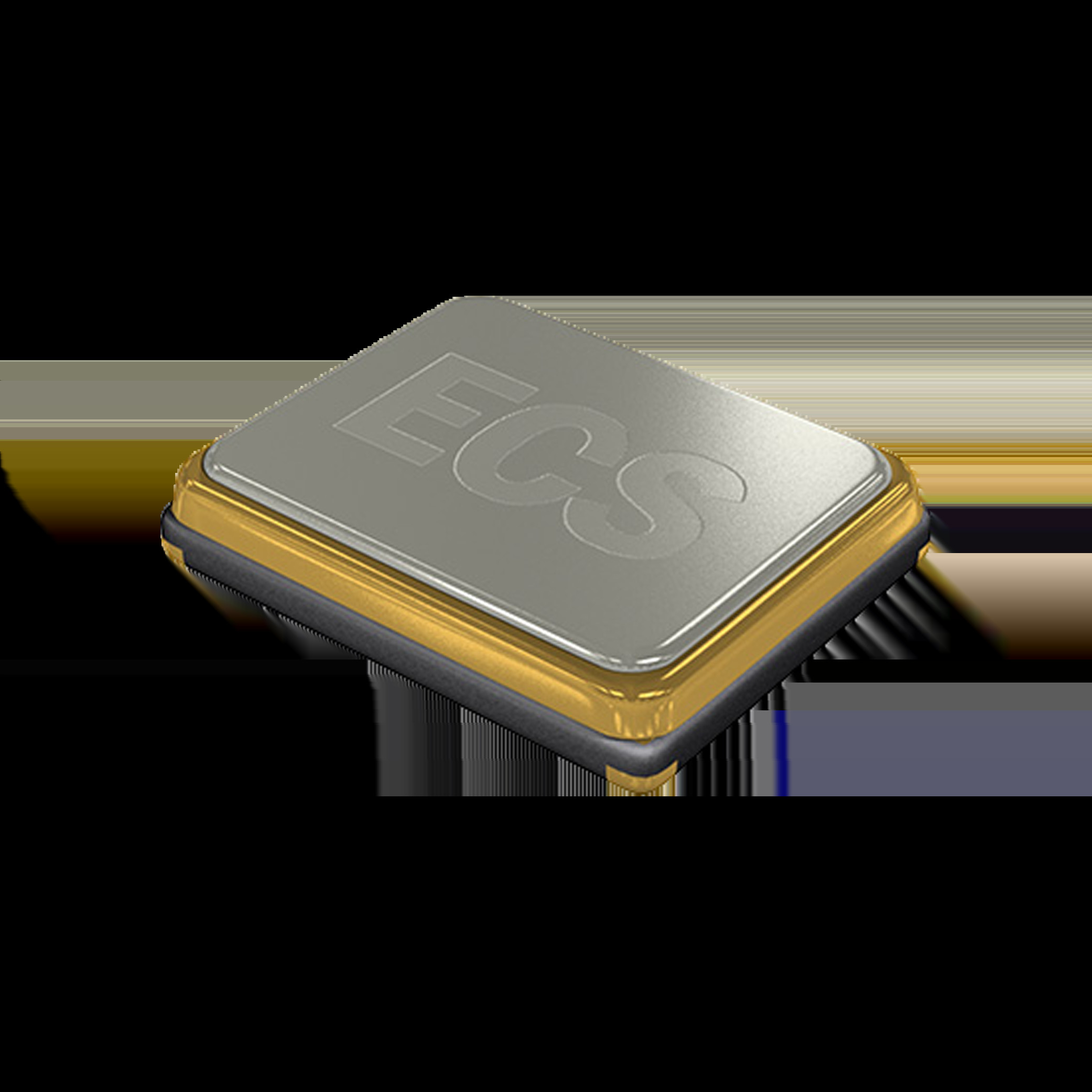

Hình ảnh tinh thể thạch anh SMD ECS-200-12-33Q-JES-TR kích thước 3.2×2.5mm

Ứng dụng Thực tế của ECS-200-12-33Q-JES-TR

Với những đặc tính kỹ thuật vượt trội, tinh thể thạch anh ECS-200-12-33Q-JES-TR trở thành lựa chọn lý tưởng cho một loạt các ứng dụng quan trọng, đặc biệt là trong các lĩnh vực yêu cầu độ bền và độ tin cậy cao:

• Hệ thống điện tử ô tô: Nhờ đạt tiêu chuẩn AEC-Q200 và dải nhiệt độ hoạt động rộng, sản phẩm này rất phù hợp cho các bộ phận điều khiển động cơ, hệ thống thông tin giải trí, hệ thống an toàn và các ứng dụng khác trong xe hơi.
• Thiết bị công nghiệp: Trong môi trường nhà máy, nơi nhiệt độ và điều kiện vận hành có thể biến động mạnh, ECS-200-12-33Q-JES-TR cung cấp sự ổn định cần thiết cho các thiết bị tự động hóa, cảm biến và hệ thống điều khiển.
• Điện tử tiêu dùng cao cấp: Đối với các thiết bị như thiết bị đeo tay thông minh, hệ thống GPS hoặc các ứng dụng IoT (Internet of Things) đòi hỏi kích thước nhỏ gọn và hiệu suất ổn định.
• Hệ thống viễn thông: Đảm bảo độ chính xác tần số trong các mạch truyền dẫn và thu nhận tín hiệu.

Tài liệu Kỹ thuật và Hỗ trợ Chi tiết

Để hỗ trợ quý khách hàng trong quá trình thiết kế và tích hợp, Linhkien283 cung cấp đầy đủ các tài liệu kỹ thuật liên quan đến tinh thể thạch anh ECS-200-12-33Q-JES-TR. Các tài liệu này bao gồm:

• Datasheet (Bảng dữ liệu): Cung cấp chi tiết toàn bộ thông số kỹ thuật, sơ đồ chân và hướng dẫn sử dụng.
• Chứng nhận RoHS C of C (Certificate of Compliance): Xác nhận sản phẩm tuân thủ các quy định về hạn chế vật chất nguy hiểm.
• Chứng nhận Reach C of C: Đảm bảo tuân thủ quy định của Châu Âu về đăng ký, đánh giá, cấp phép và hạn chế các hóa chất.
• Conflict Materials Reporting Template: Báo cáo về nguồn gốc khoáng sản xung đột.
• Solder Profile (Hồ sơ hàn): Hướng dẫn quy trình hàn phù hợp để đảm bảo chất lượng kết nối.
• Tape Specifications (Thông số kỹ thuật băng tải): Chi tiết đóng gói sản phẩm để hỗ trợ quá trình lắp ráp tự động.
• Reliability Test Procedures (Quy trình kiểm tra độ tin cậy): Thông tin về các bài kiểm tra độ bền và độ ổn định.
• Material Declaration (Tuyên bố vật liệu): Liệt kê các thành phần vật liệu của sản phẩm.
• Technical Guide & Catalog: Các hướng dẫn kỹ thuật chung và danh mục sản phẩm.

Quý khách có thể dễ dàng tải về các tài liệu này để có thông tin đầy đủ nhất phục vụ cho dự án của mình. Linhkien283 luôn sẵn sàng hỗ trợ kỹ thuật và cung cấp các giải pháp tối ưu cho nhu cầu linh kiện của bạn.

Linh kiện tương tự và Liên hệ hỗ trợ

Ngoài tinh thể thạch anh ECS-200-12-33Q-JES-TR, Linhkien283 còn cung cấp một loạt các tinh thể thạch anh SMD khác với nhiều tần số, dung kháng tải và tiêu chuẩn khác nhau, đáp ứng đa dạng yêu cầu của khách hàng. Nếu bạn đang tìm kiếm các giải pháp tần số khác hoặc cần tư vấn chuyên sâu về lựa chọn linh kiện, đừng ngần ngại truy cập danh mục tinh thể thạch anh SMD của chúng tôi hoặc liên hệ trực tiếp đội ngũ kỹ sư hỗ trợ của Linhkien283.

ECS-200-12-33Q-JES-TR là một minh chứng cho sự kết hợp giữa hiệu suất cao, độ bền vượt trội và kích thước nhỏ gọn, làm cho nó trở thành một linh kiện không thể thiếu trong các thiết kế điện tử hiện đại. Với sự hỗ trợ từ Linhkien283, bạn sẽ luôn tìm thấy những linh kiện chất lượng cao và giải pháp kỹ thuật tối ưu nhất.
